Installation Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.

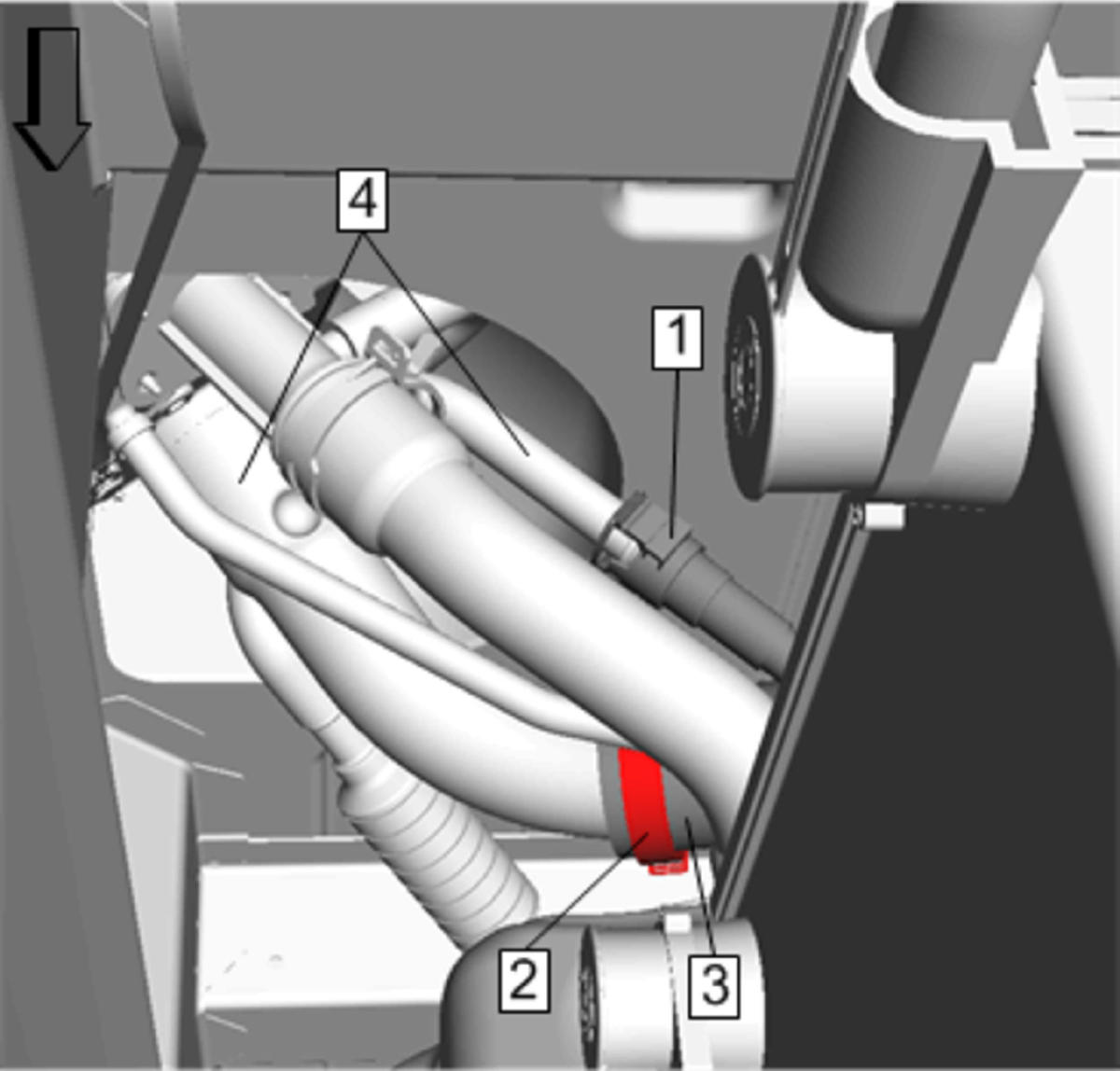

Fuel Tank Filler Pipe (4) - Install
- Fuel Tank Filler Hose (3) - Install
- Fuel Tank Filler Hose Clamp (2) - Install and tighten 4N.m (35 lb in)
- Fuel Tank Filler Vent Hose (1) - Connect - Plastic Collar Quick Connect Fitting Service

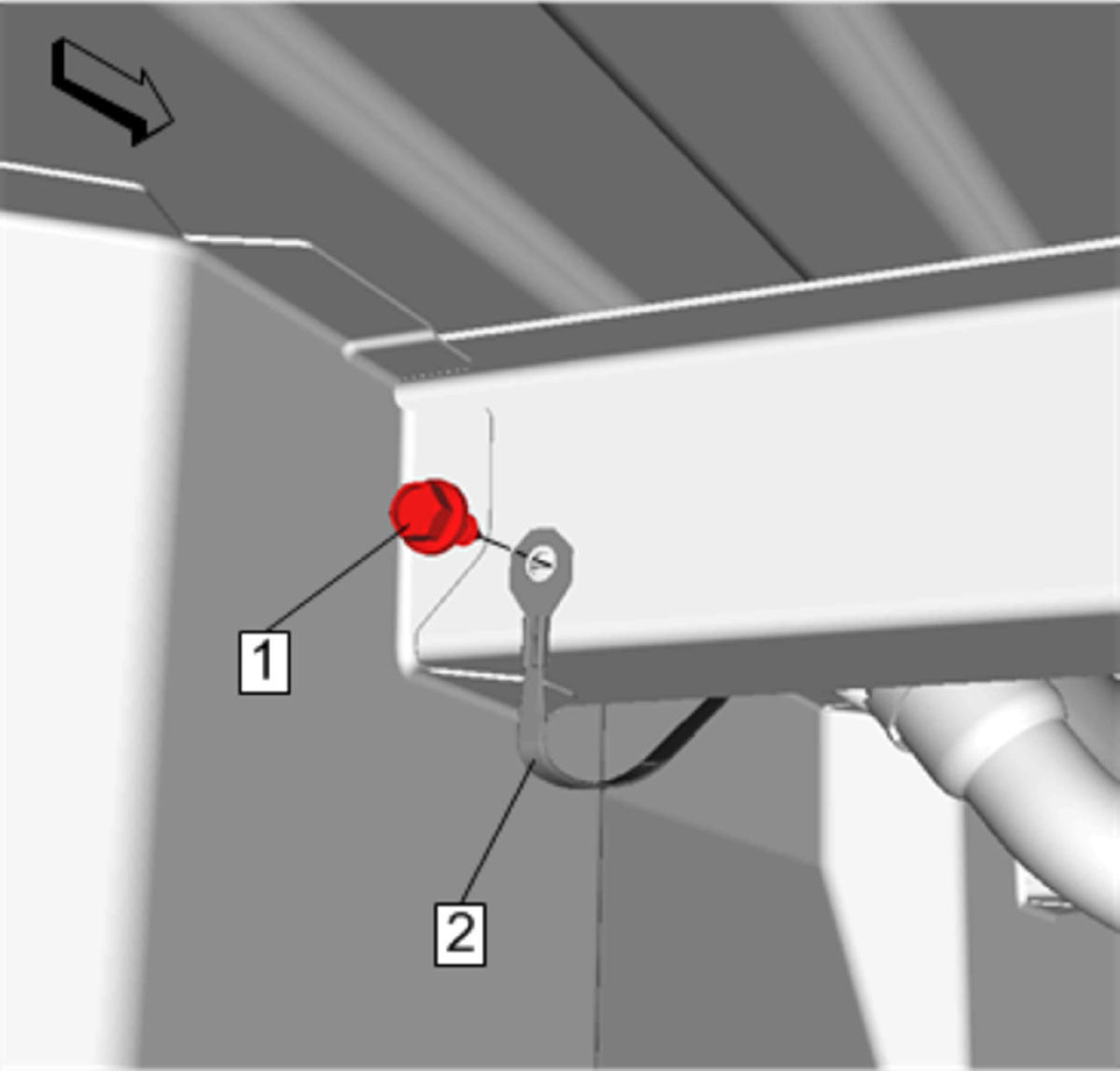

Fuel Tank Filler Pipe Ground Strap (2) - Install
- Fuel Tank Filler Pipe Ground Bolt (1) - Install and tighten 9N.m (80 lb in)

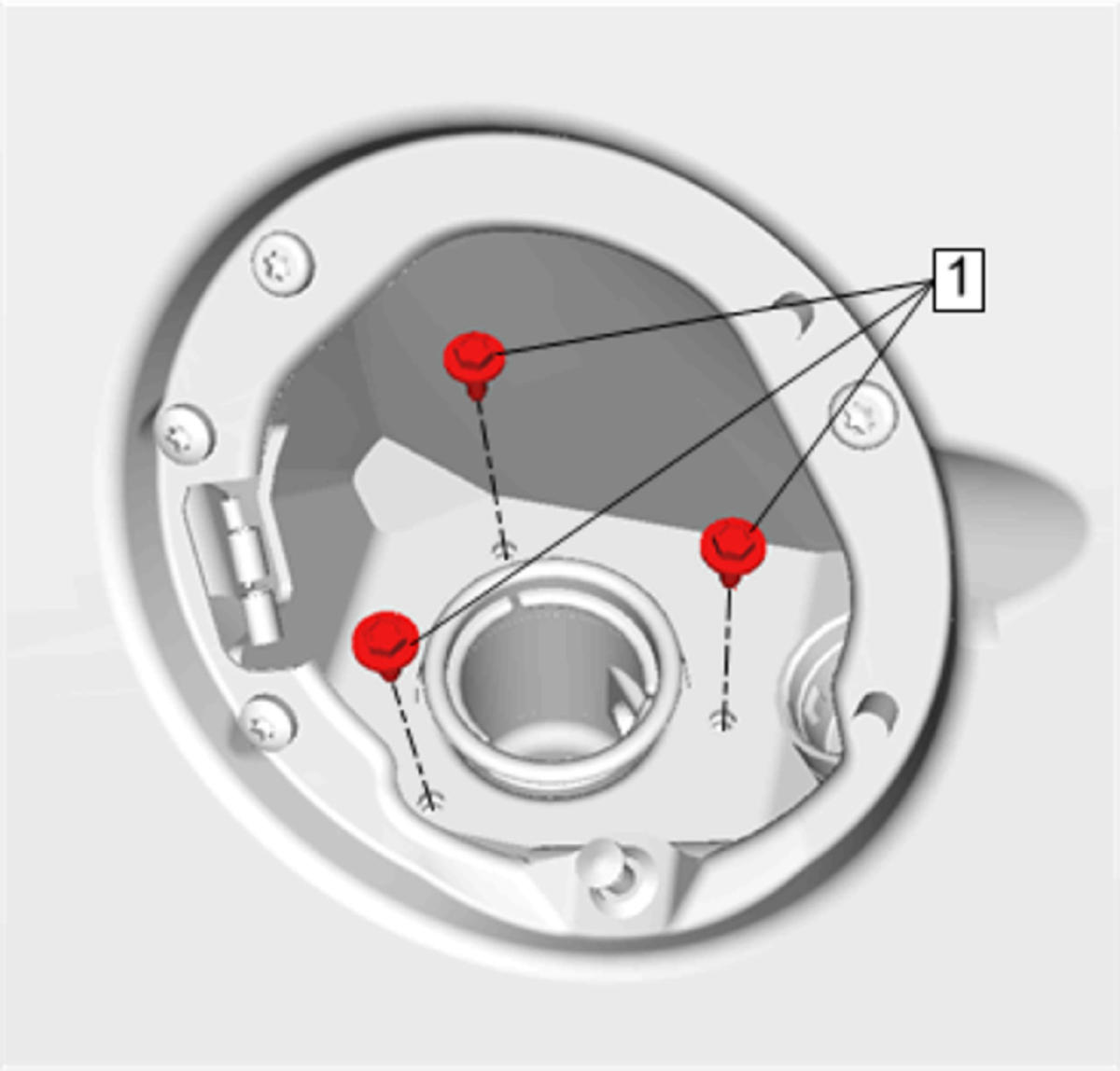

Fuel Tank Filler Pipe Housing Bolt (1) - Install and tighten [3x] 10N.m (89 lb in)
- Refill the fuel tank.
- Inspect for fuel leaks.
- Lower the vehicle.
CAUTION:
Refer to Fastener Caution .
