Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
- Raise and support the vehicle. Lifting and Jacking the Vehicle
Emission Reduction Fluid Tank Shield Retainer (1) - Remove [4x]
- Emission Reduction Fluid Tank Shield (2) - Remove

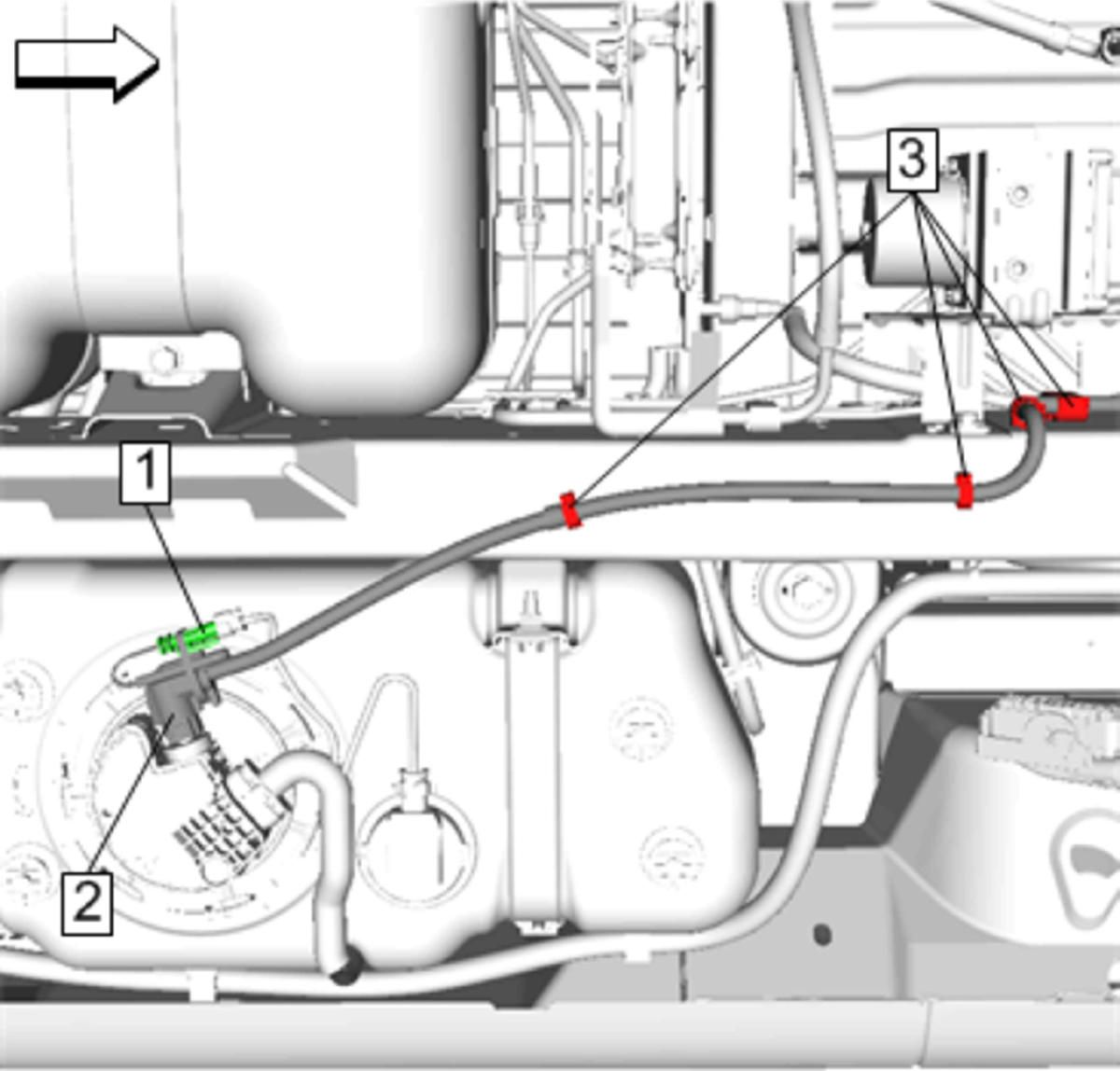

Electrical Connector (1) - Disconnect
- Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (2) - Disconnect - Plastic Collar Quick Connect Fitting Service
- Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (2) @ Retainer (3) - Remove [4x]

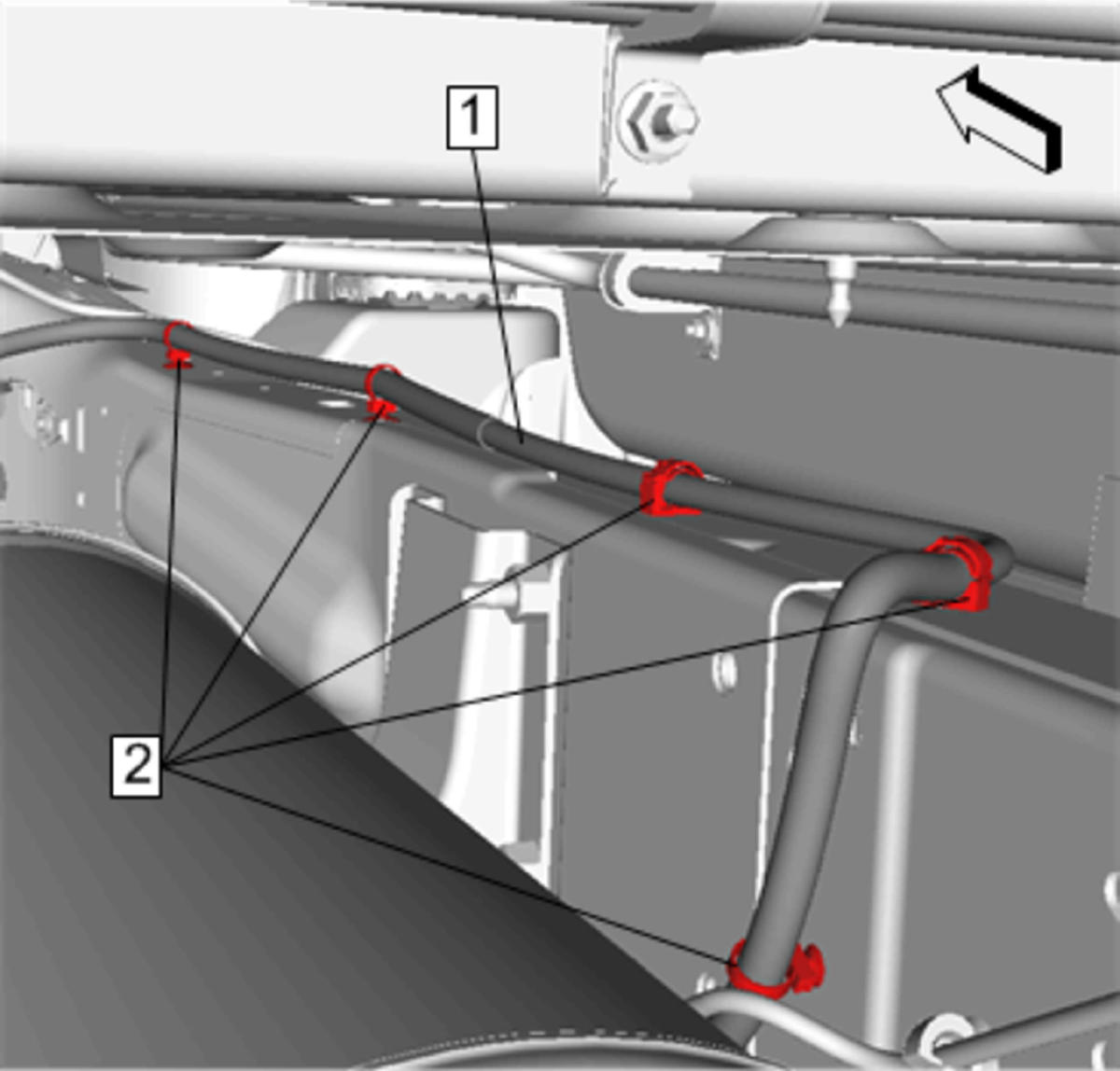

Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (1) @ Retainer (2) - Remove [4x]

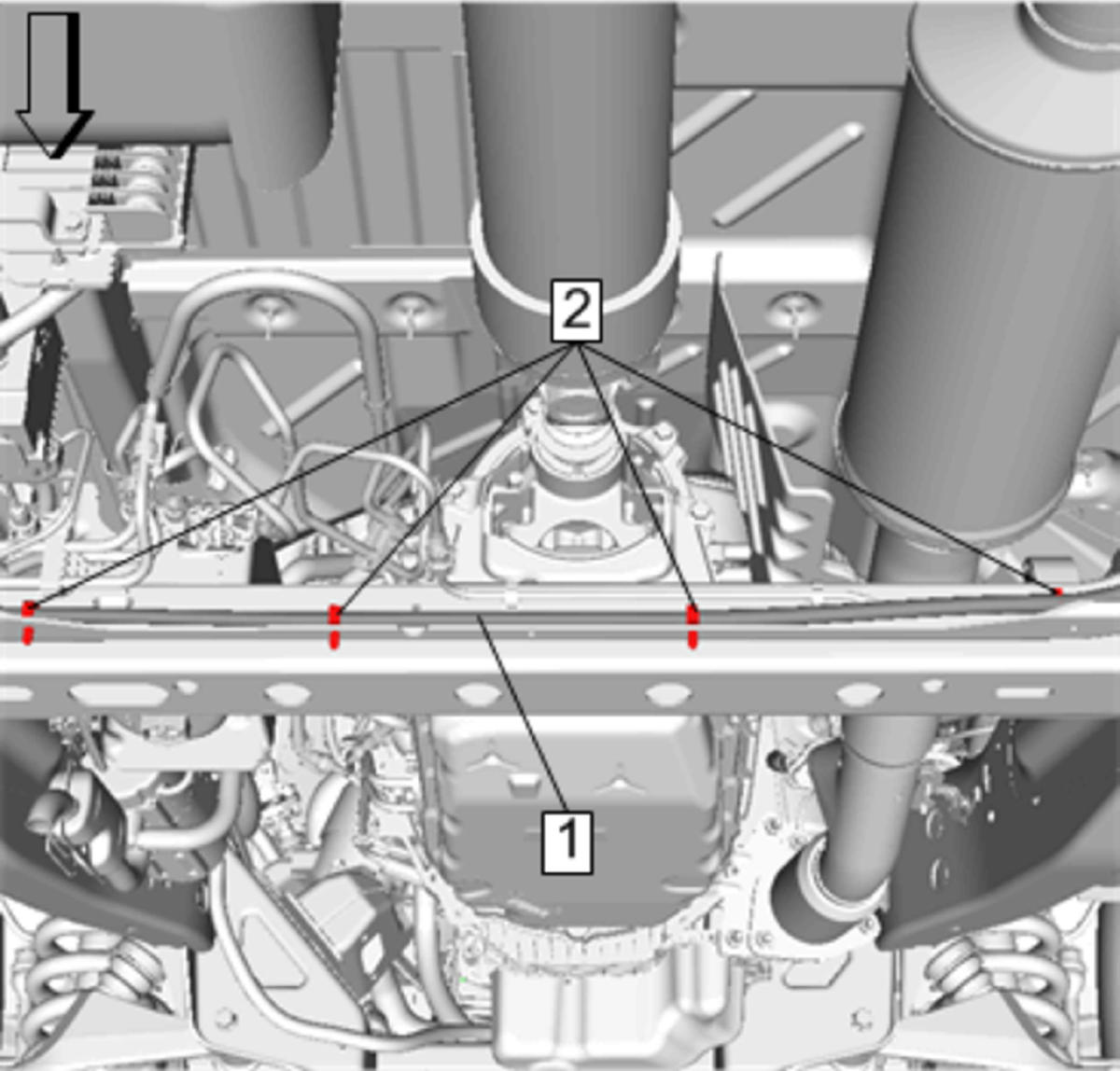

Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (1) @ Retainer (2) - Remove [5x]

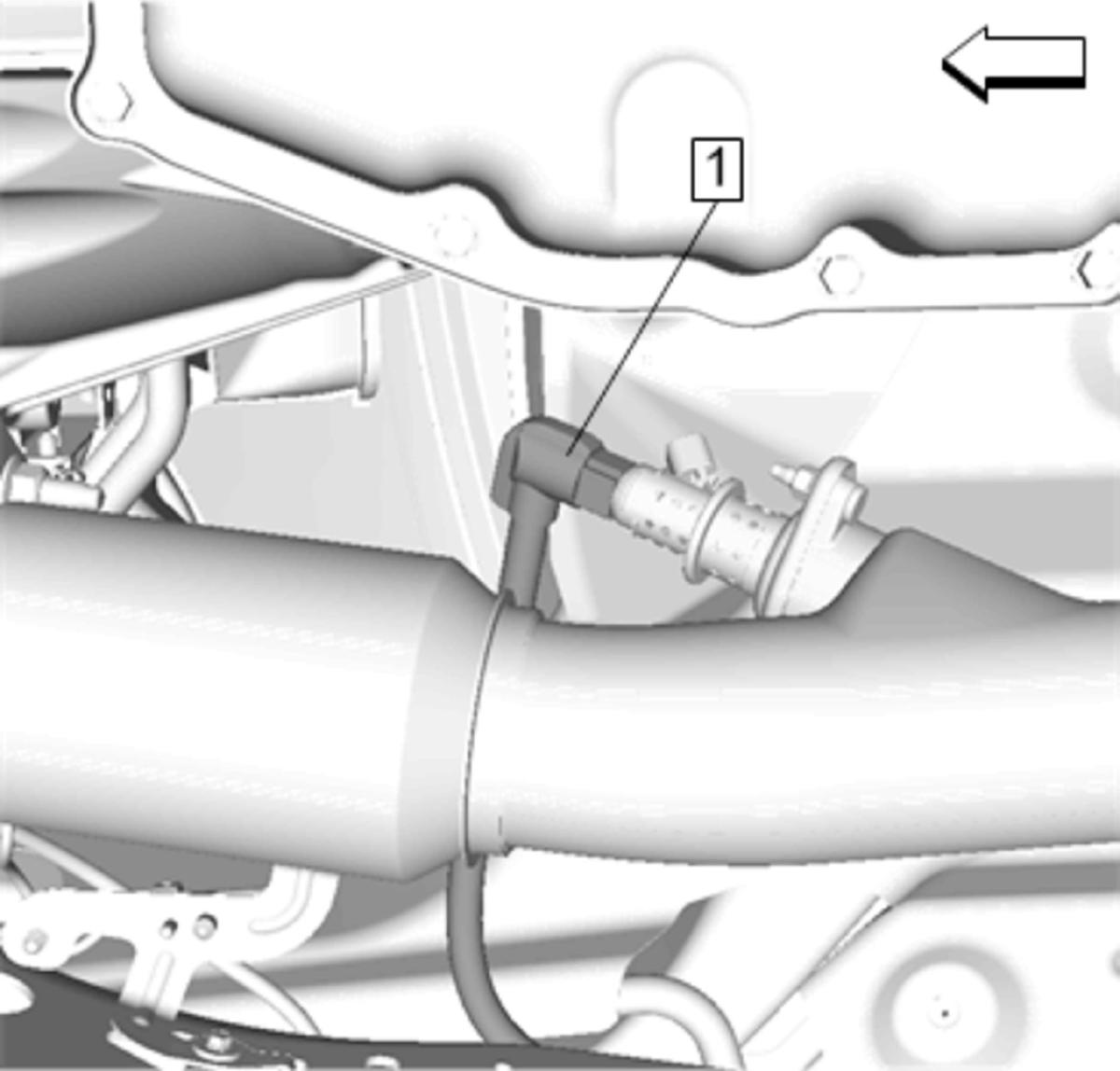

Emission Reduction Fluid Exhaust Front Pipe Injector Supply Pipe (1) - Disconnect - Plastic Collar Quick Connect Fitting Service
