Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
- Remove as much power steering fluid from the power steering fluid reservoir as possible.
- Raise and support the vehicle. Lifting and Jacking the Vehicle
- CAUTION:
Refer to Power Steering Hose Disconnected Caution .

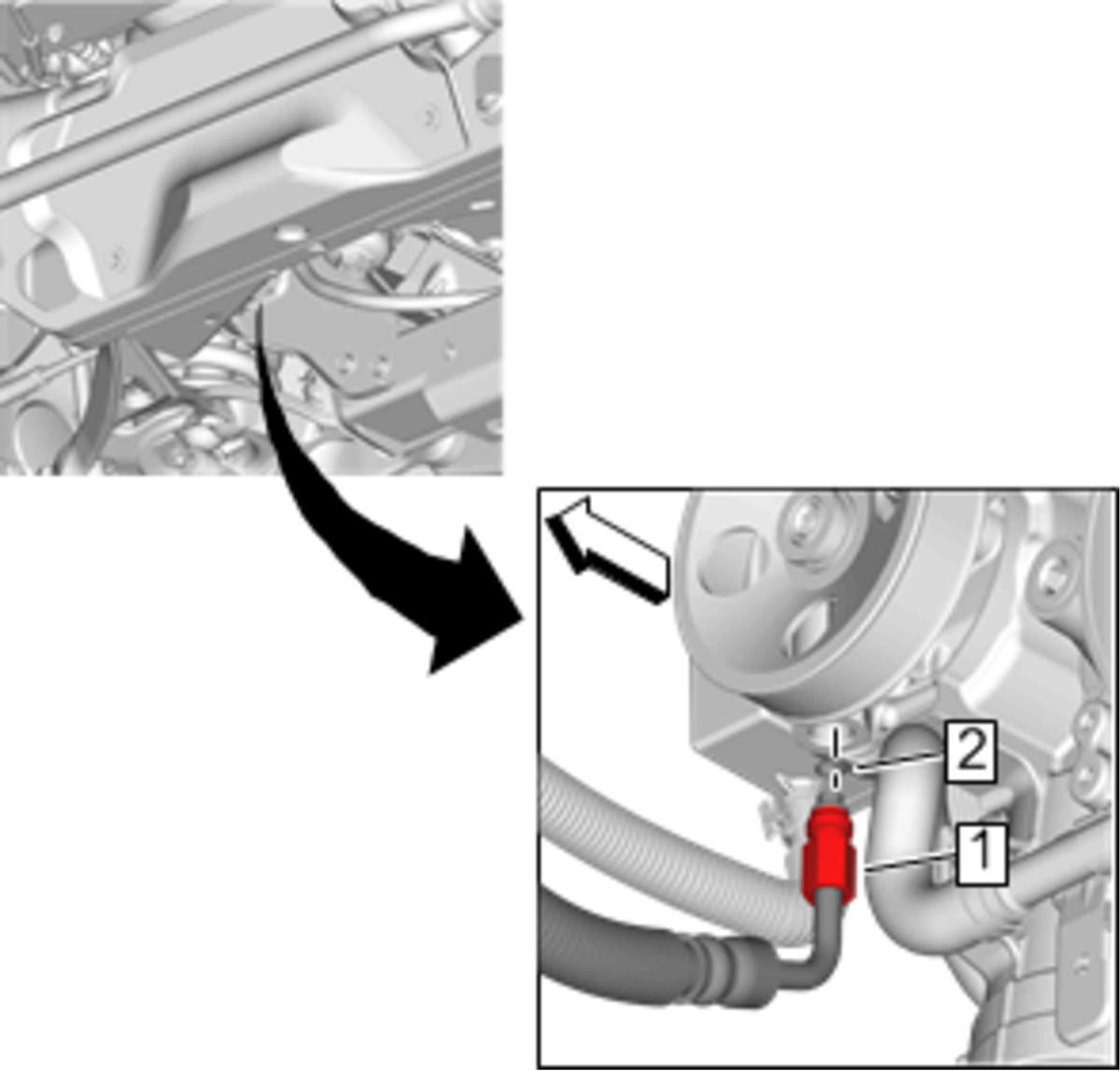

Power Brake Booster Inlet Hose(1) @ Power Steering Pump - Remove
- Remove the power brake booster inlet hose seal (2).
DISCARD the seal.

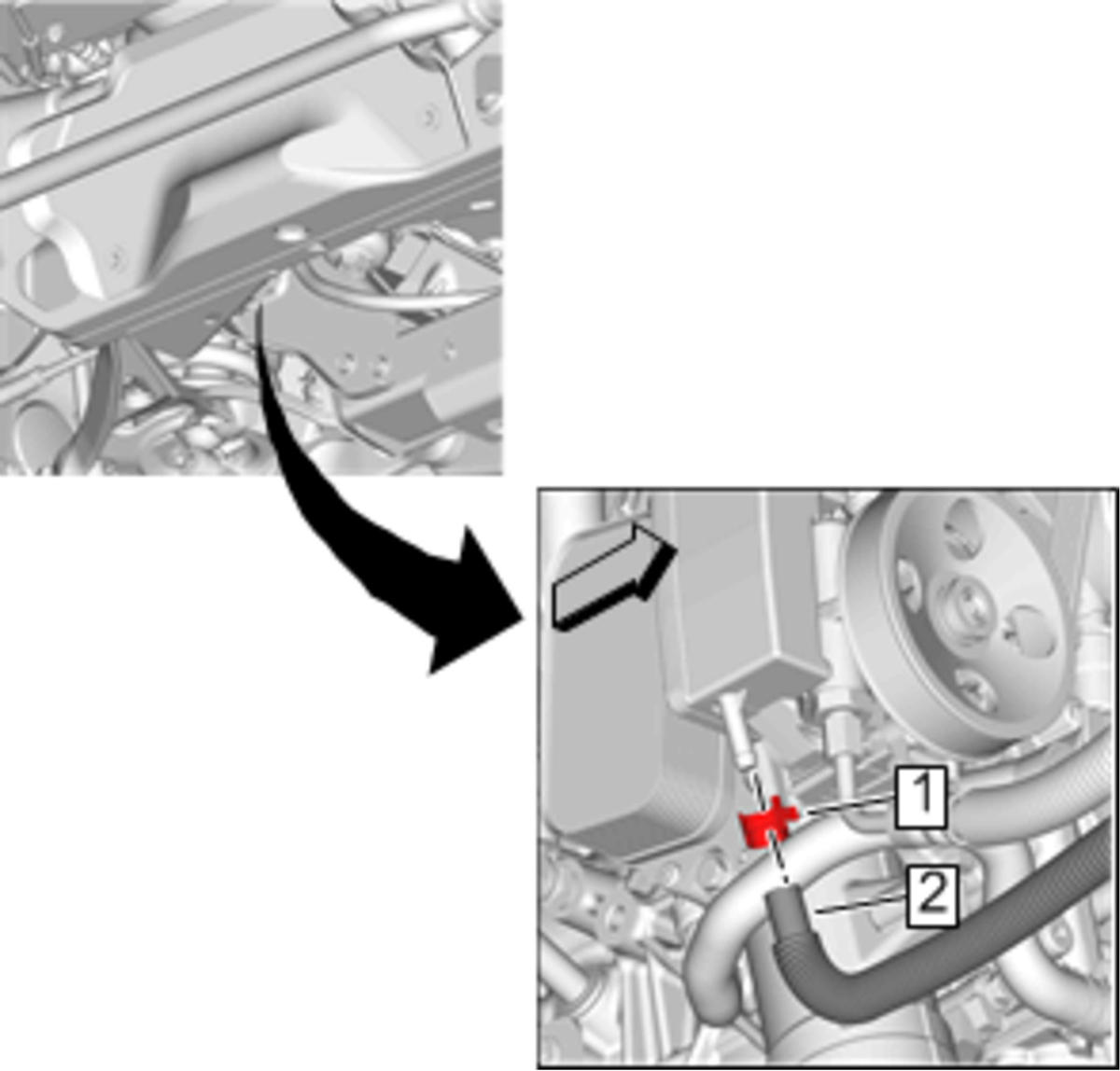

Power Steering Fluid Reservoir Inlet Hose Clamp(1) @ Power Steering Pump - Disengage
- Power Steering Fluid Reservoir Inlet Hose(2) @ Power Steering Pump - Remove
- Partially lower the vehicle.
- Engine Coolant Fan Rear Shroud - Remove - Engine Coolant Fan Rear Shroud Replacement (LWN) , or Engine Coolant Fan Rear Shroud Replacement (LV1)

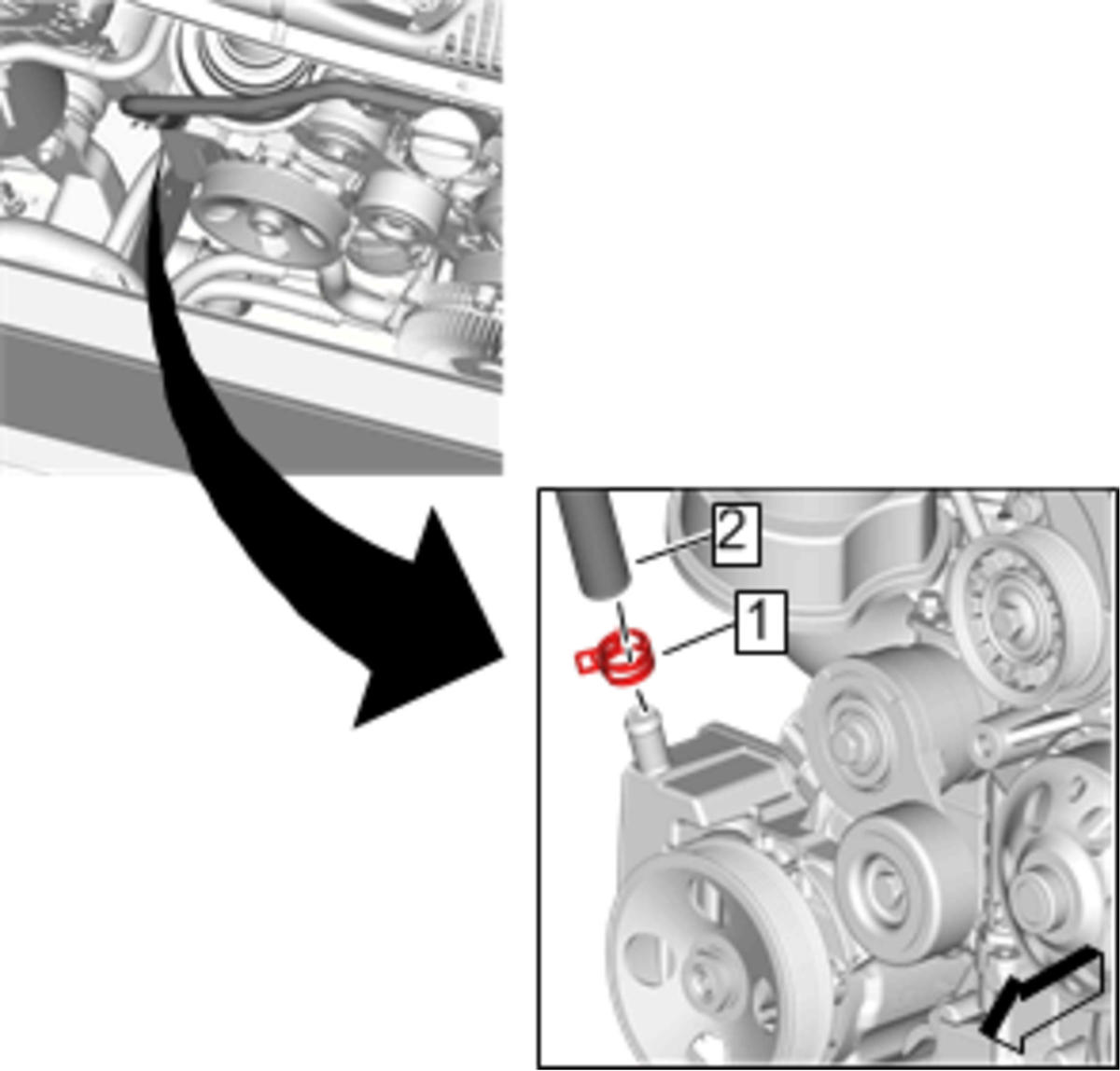

Power Steering Fluid Reservoir Outlet Hose Clamp(1) @ Power Steering Pump - Disengage
- Power Steering Fluid Reservoir Outlet Hose(2) @ Power Steering Pump - Remove

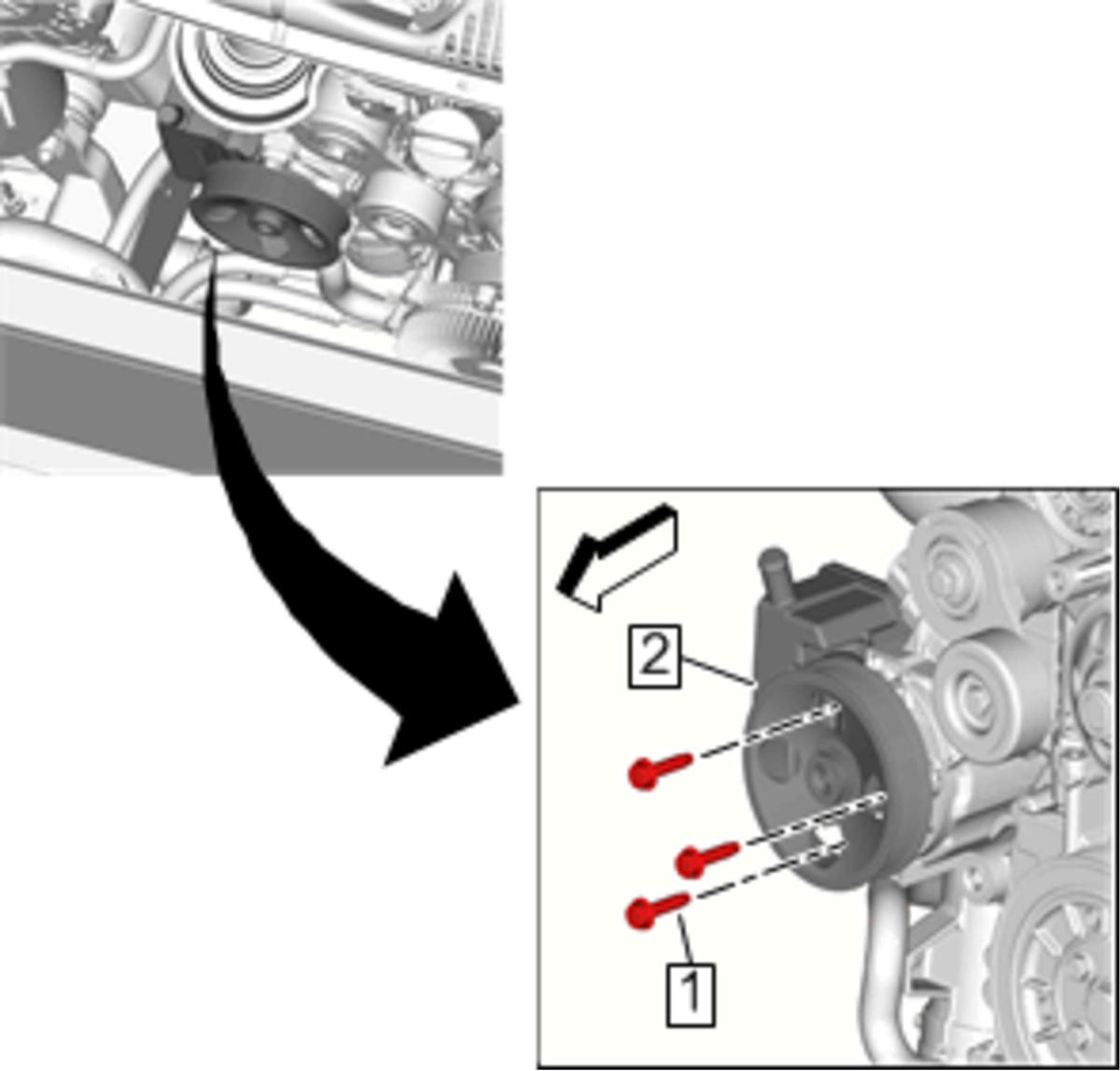

Power Steering Pump Bolt(1) - Remove[3x]
- Remove the power steering pump (2) from the vehicle.
- Power Steering Pump Pulley(2) - Remove - Power Steering Pump Pulley Replacement (Without LWN) , or Power Steering Pump Pulley Replacement (With LWN)
CAUTION:
Refer to Power Steering Hose Disconnected Caution .
CAUTION:
Refer to Power Steering Hose Disconnected Caution .
