Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
- Remove the upper fan shroud. Engine Coolant Fan Upper Shroud Replacement (LWN) , or Engine Coolant Fan Upper Shroud Replacement (LV1) , or Engine Coolant Fan Upper Shroud Replacement (L96, LC8)
- Remove as much power steering fluid from the power steering fluid reservoir as possible.
- Power Steering Pump Pulley - Remove - Power Steering Pump Pulley Replacement (Without LWN) , or Power Steering Pump Pulley Replacement (With LWN)
- CAUTION:
Refer to Power Steering Hose Disconnected Caution .

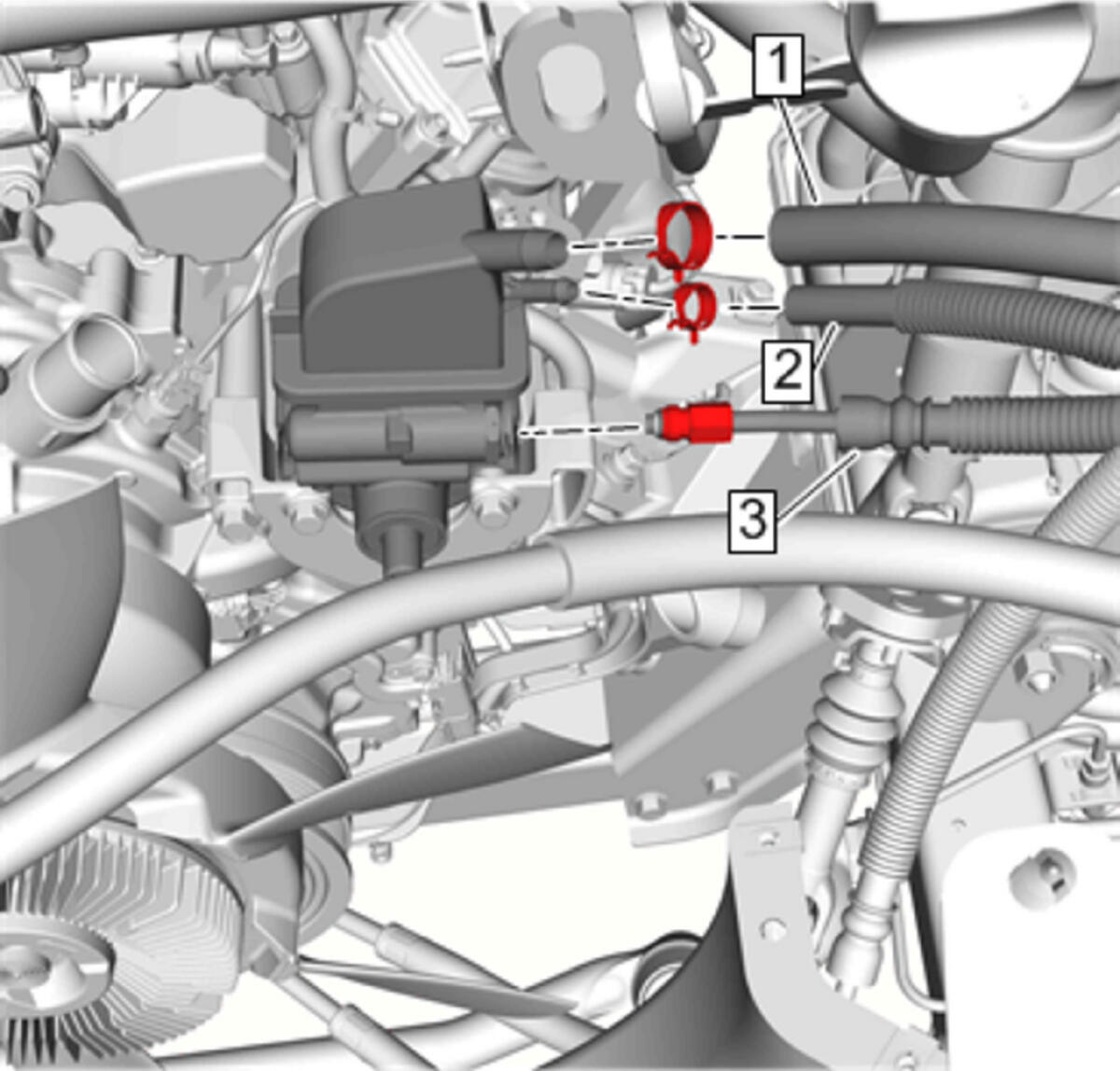

Power Steering Fluid Reservoir Outlet Hose(1) @ Power Steering Pump - Remove - Power Steering Fluid Reservoir Outlet Hose Replacement (With LWN) , or Power Steering Fluid Reservoir Outlet Hose Replacement (Without LWN)
- Power Steering Fluid Cooler Hose(2) @ Power Steering Pump - Remove - Power Steering Cooler Pipe/Hose Replacement (Without LWN, Without Brake Warning Indicator) , or Power Steering Cooler Pipe/Hose Replacement (Without LWN, With Brake Warning Indicator)
- Power Brake Booster Inlet Hose(3) @ Power Steering Pump - Remove - Power Brake Booster Inlet Hose Replacement (With LWN) , or Power Brake Booster Inlet Hose Replacement (Without LWN)

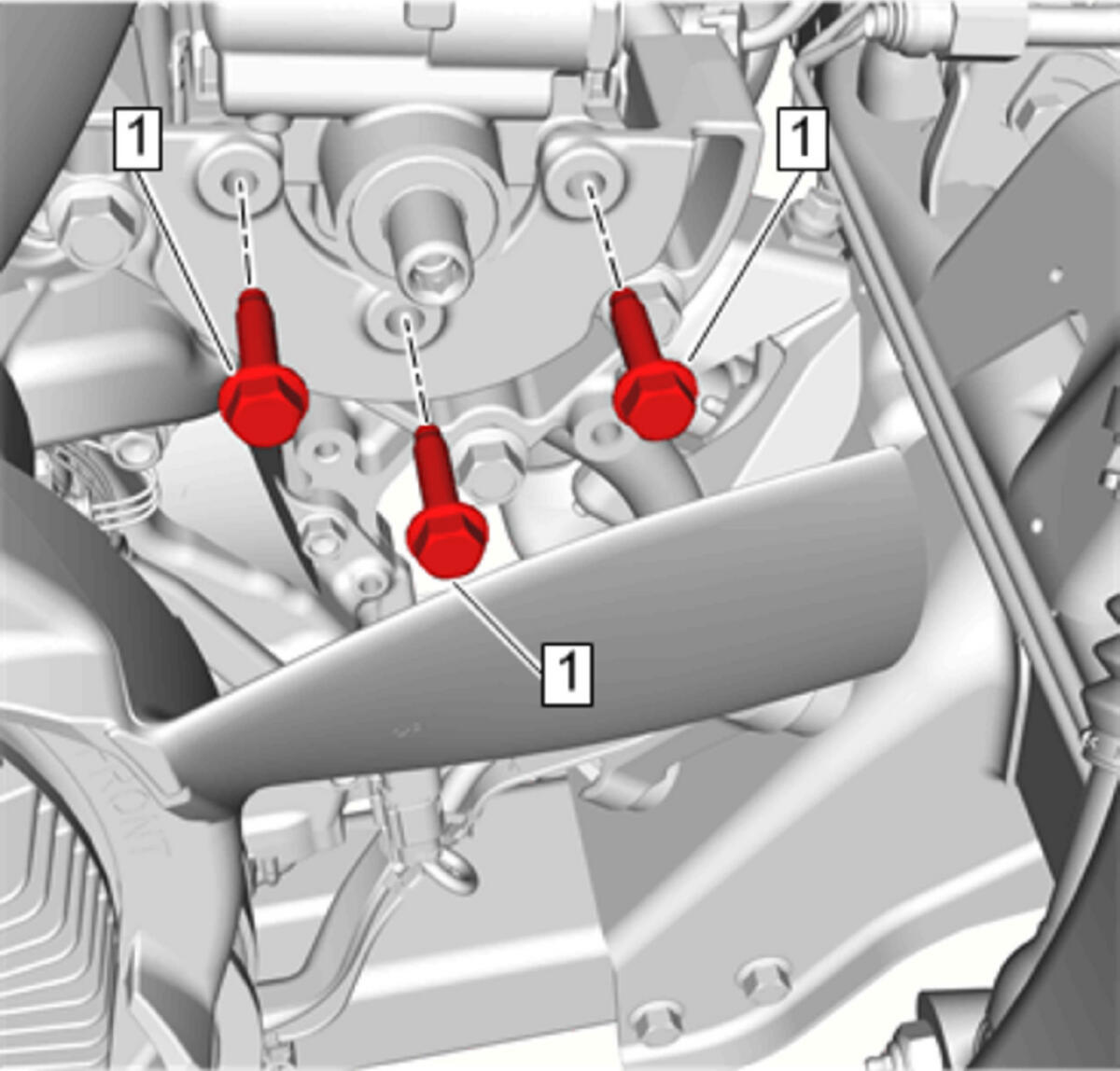

Power Steering Pump Bolt(1) - Remove[3x]

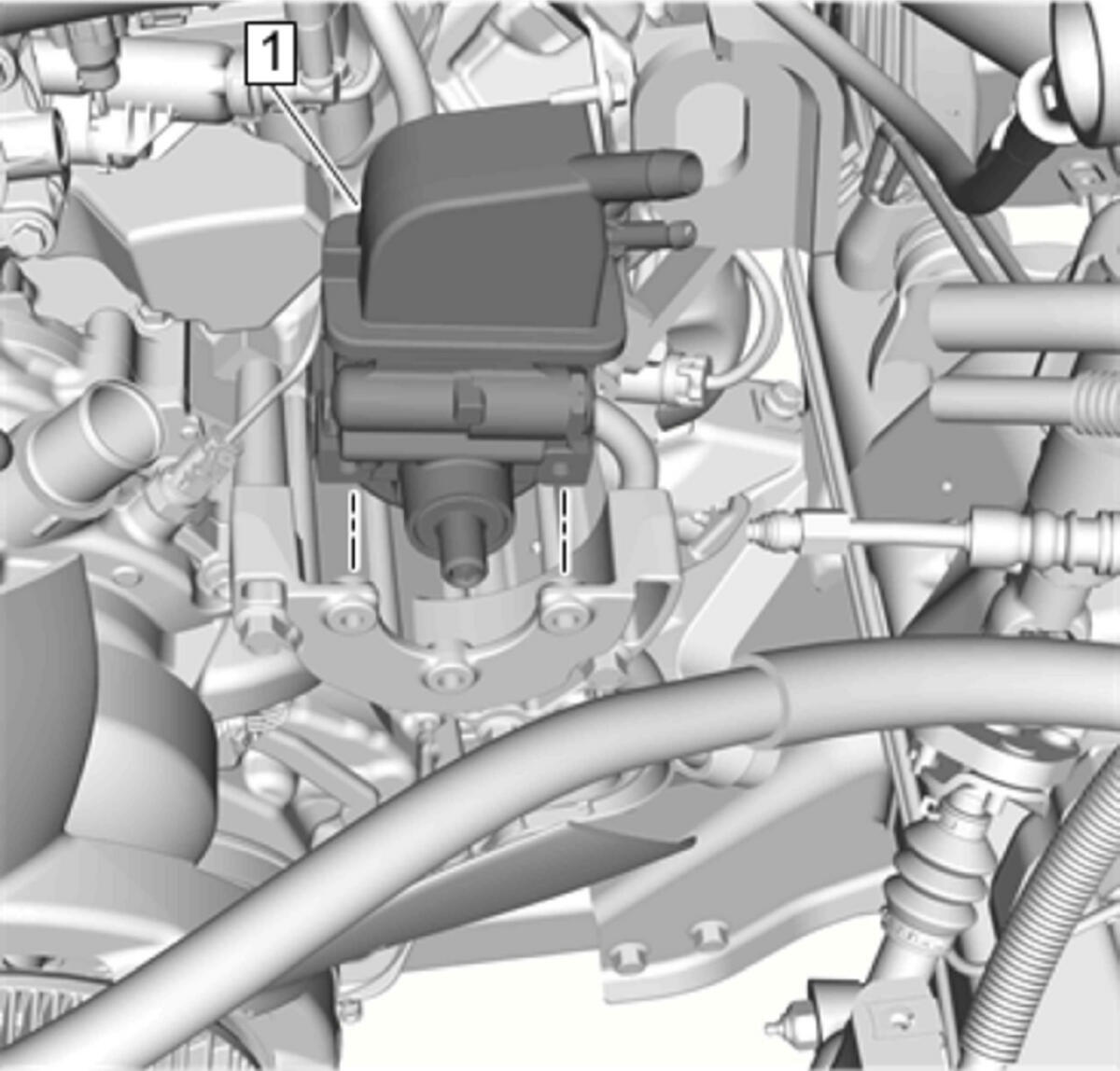

Power Steering Pump(1) - Remove
- Transfer components as necessary.
