Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
- Place a drain pan under the vehicle.
- Front Grille - Remove - Front Grille Replacement (Chevrolet)Front Grille Replacement (GMC)
- NOTE:
Cap the openings to prevent contamination.
Transmission Fluid Cooler Pipe (1) @ Radiator (2) - Remove - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
Transmission Fluid Cooler Pipe (1) @ Transmission Fluid Cooler Pipe Clip (2) - Disengage
- Transmission Fluid Cooler Pipe (1) @ Transmission Fluid Auxiliary Cooler - Remove - Transmission Fluid Cooler Hose/Pipe Quick-Connect Fitting Disconnection and Connection
- NOTE:
Cap the openings to prevent contamination.

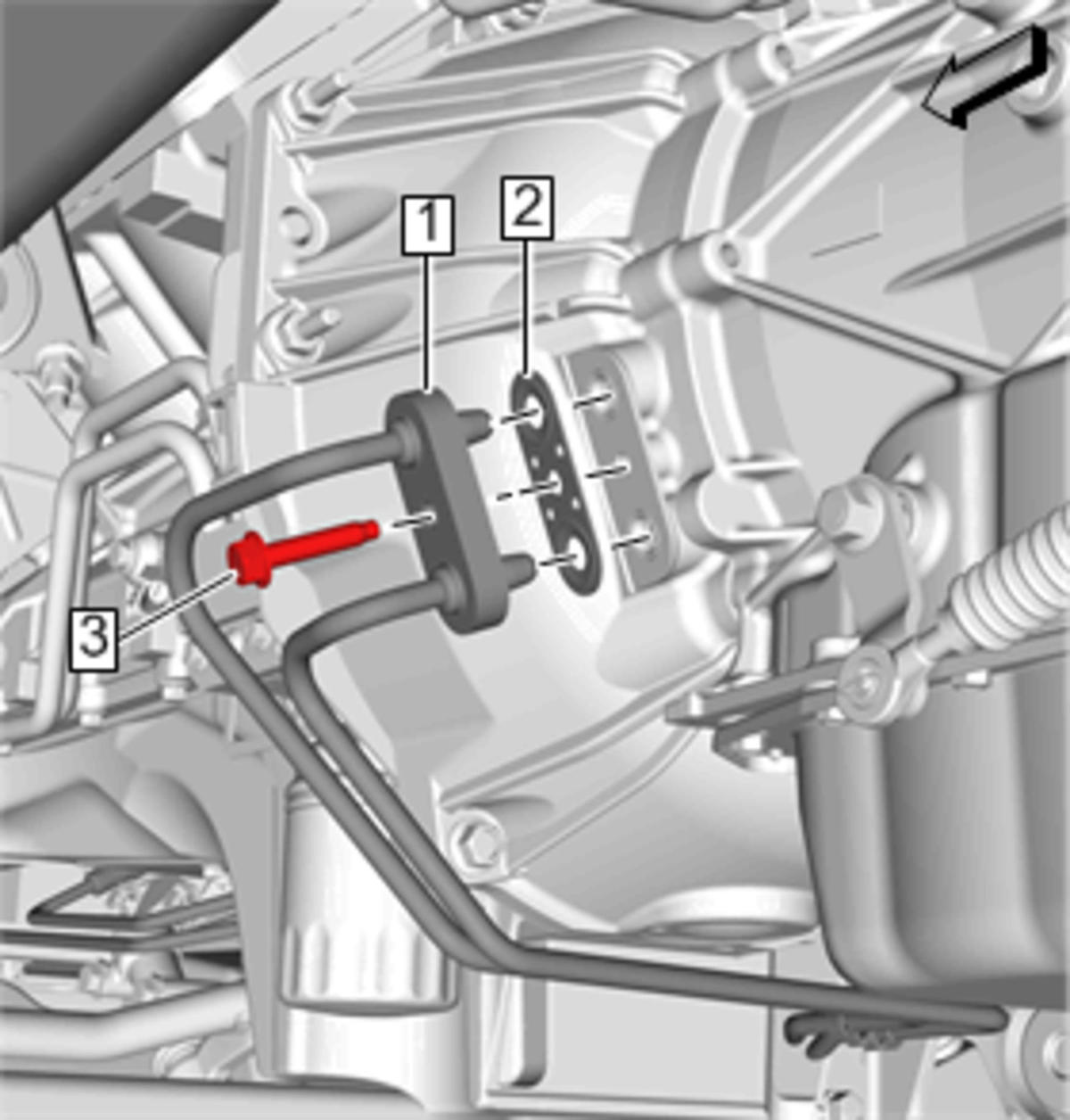

Transmission Fluid Cooler Pipe Bolt (3) @ Transmission - Remove
- Transmission Fluid Cooler Pipe (1) @ Transmission - Remove
- Transmission Fluid Cooler Pipe Fitting Seal (2) - Remove and DISCARD

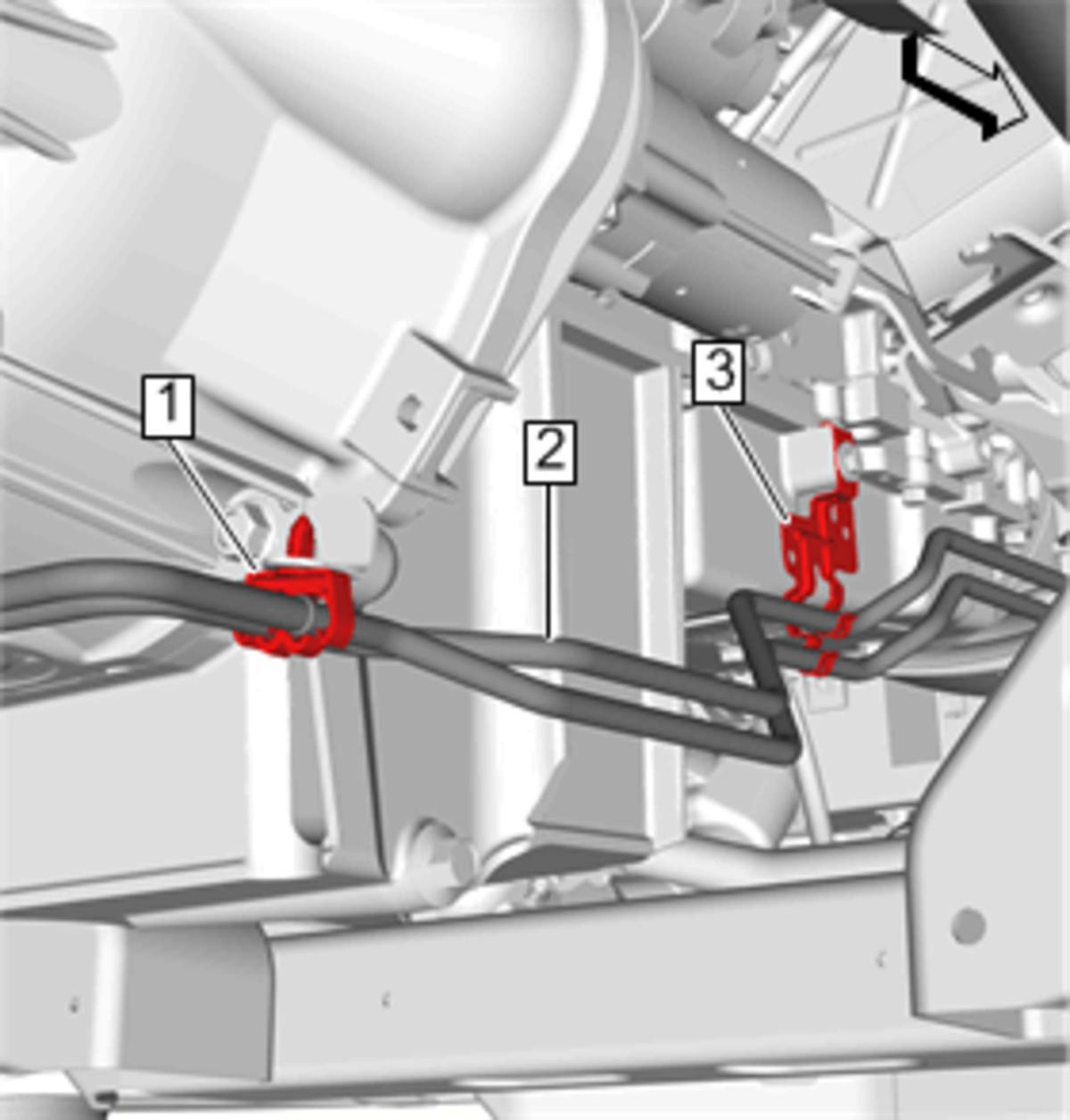

Transmission Fluid Cooler Pipe (2) @ Transmission Fluid Cooler Pipe Clip (1) - Remove
- Transmission Fluid Cooler Pipe (2) @ Transmission Fluid Cooler Pipe Clip (3) - Remove
- Remove the transmission fluid cooler pipe (2) from the vehicle.
NOTE:
Cap the openings to prevent contamination.
