Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
- Recover the refrigerant. Refrigerant Recovery and Recharging
Front Wheelhouse Splash Shield-Right Side (3) - Remove - Wheelhouse Splash Shield Replacement (Right Side)
Air Conditioning Compressor Belt (3) @ Air Conditioning Compressor - Remove - Air Conditioning Compressor Belt Replacement

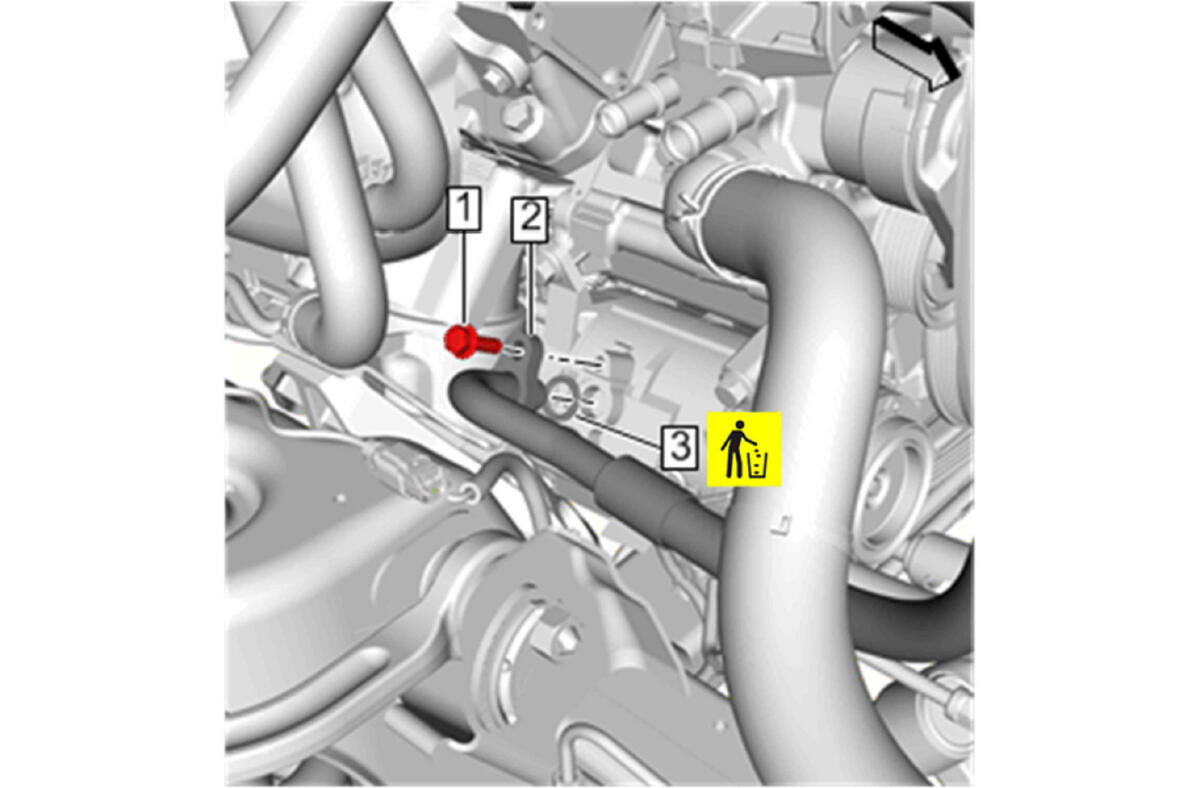

Air Conditioning Compressor Hose (2) @ Air Conditioning Compressor - Remove - Air Conditioning Compressor Hose Replacement (LWN) , or Air Conditioning Compressor Hose Replacement (L96, LC8, LV1)

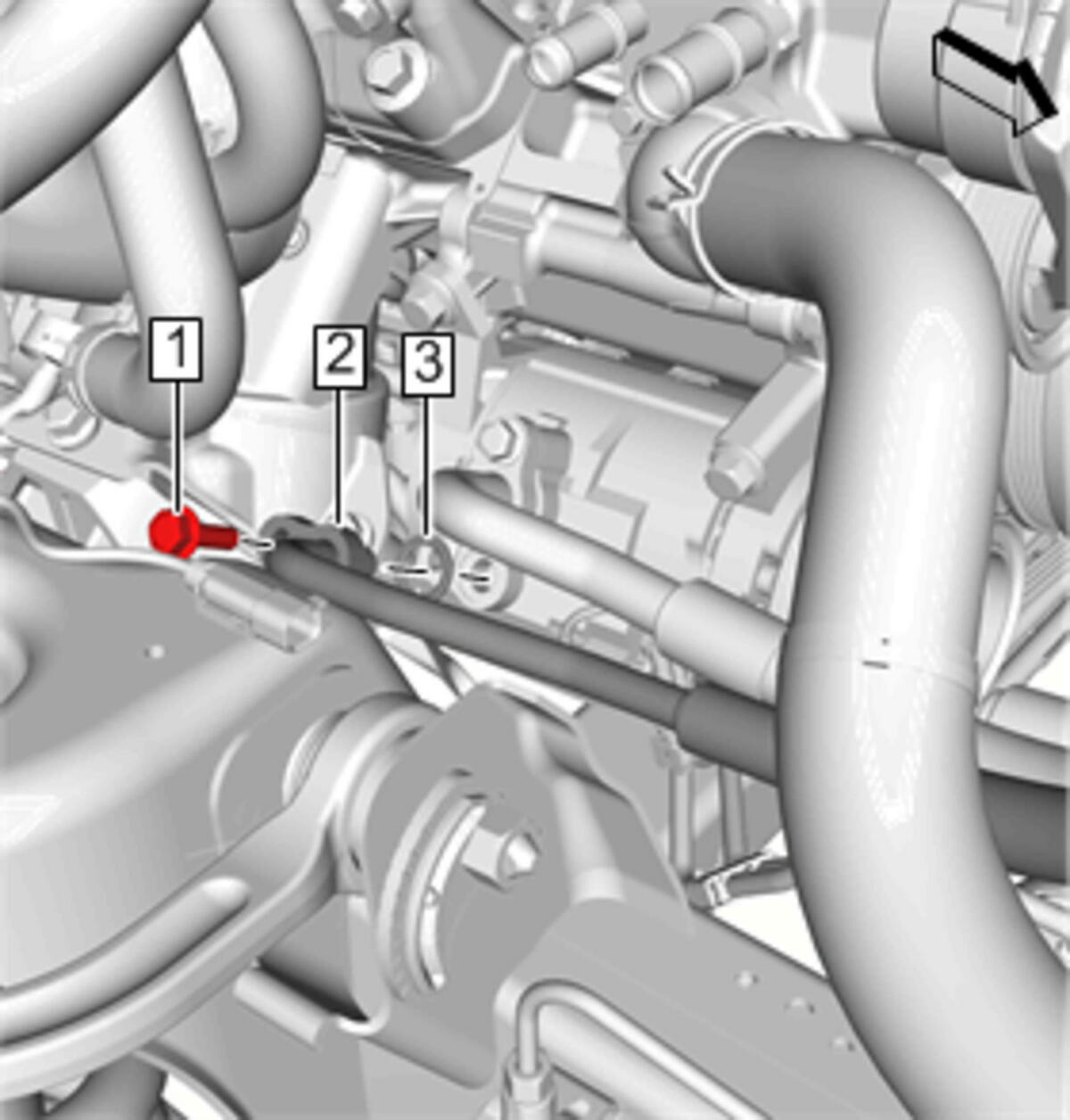

Air Conditioning Condenser Hose (2) @ Air Conditioning Compressor - Remove - Air Conditioning Condenser Hose Replacement (LV1)
Disconnect the electrical connector.

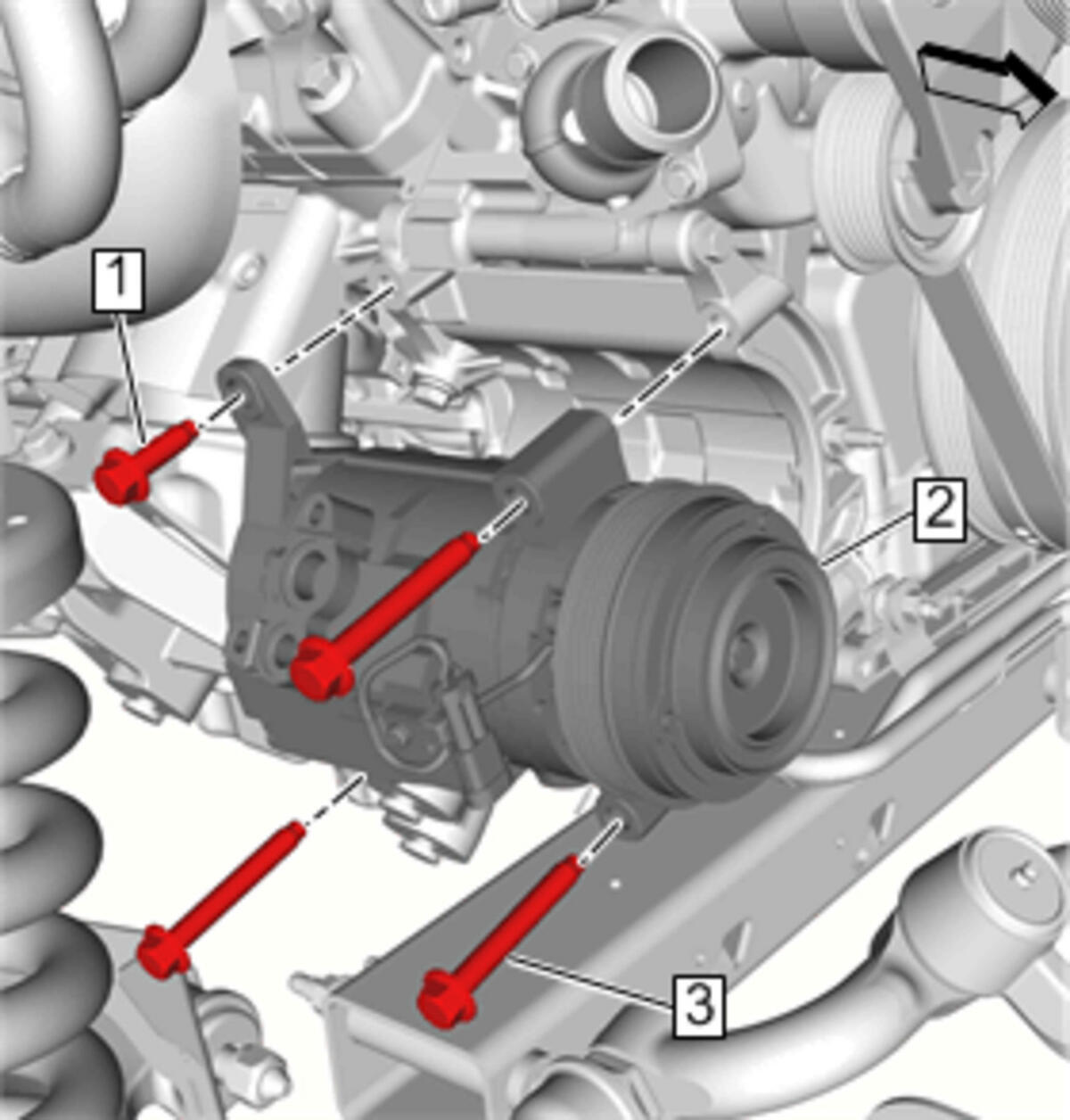

- Air Conditioning Compressor Bolt- Short (1) @ Air Conditioning Compressor (2) - Remove
- Air Conditioning Compressor Bolt- Long (3) @ Air Conditioning Compressor (2) - Remove [3x]
- Remove the air conditioning compressor (2) from the vehicle.
