Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
- Disable the parking brake cable adjuster. Parking Brake Cable Adjuster Disabling
- Raise and support the vehicle. Lifting and Jacking the Vehicle

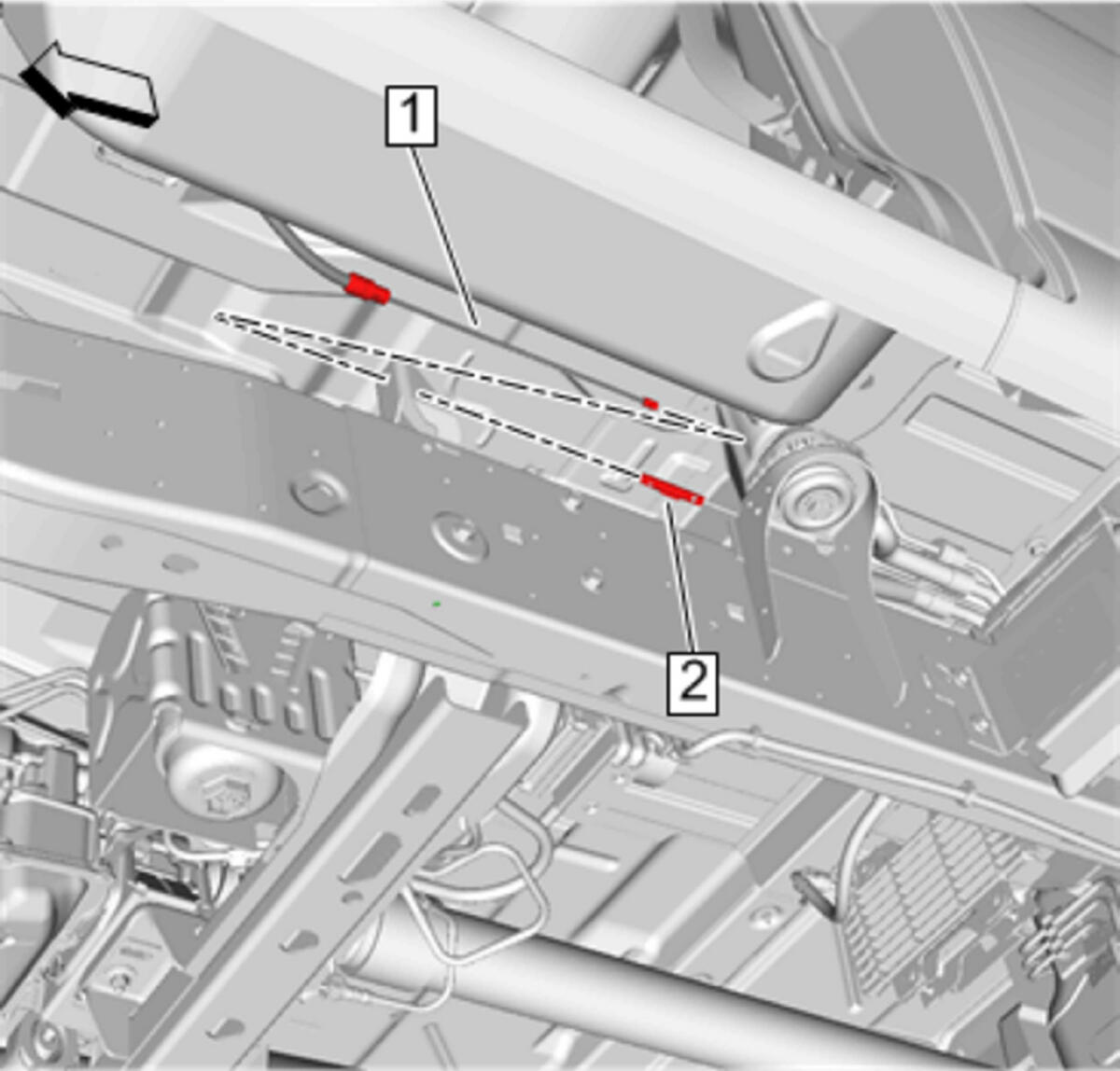

Parking Brake Front Cable (1) @ Parking Brake Intermediate Cable (2) - Disconnect
- Parking Brake Front Cable (1) @ Frame Bracket - Remove
- Remove the support and lower the vehicle.

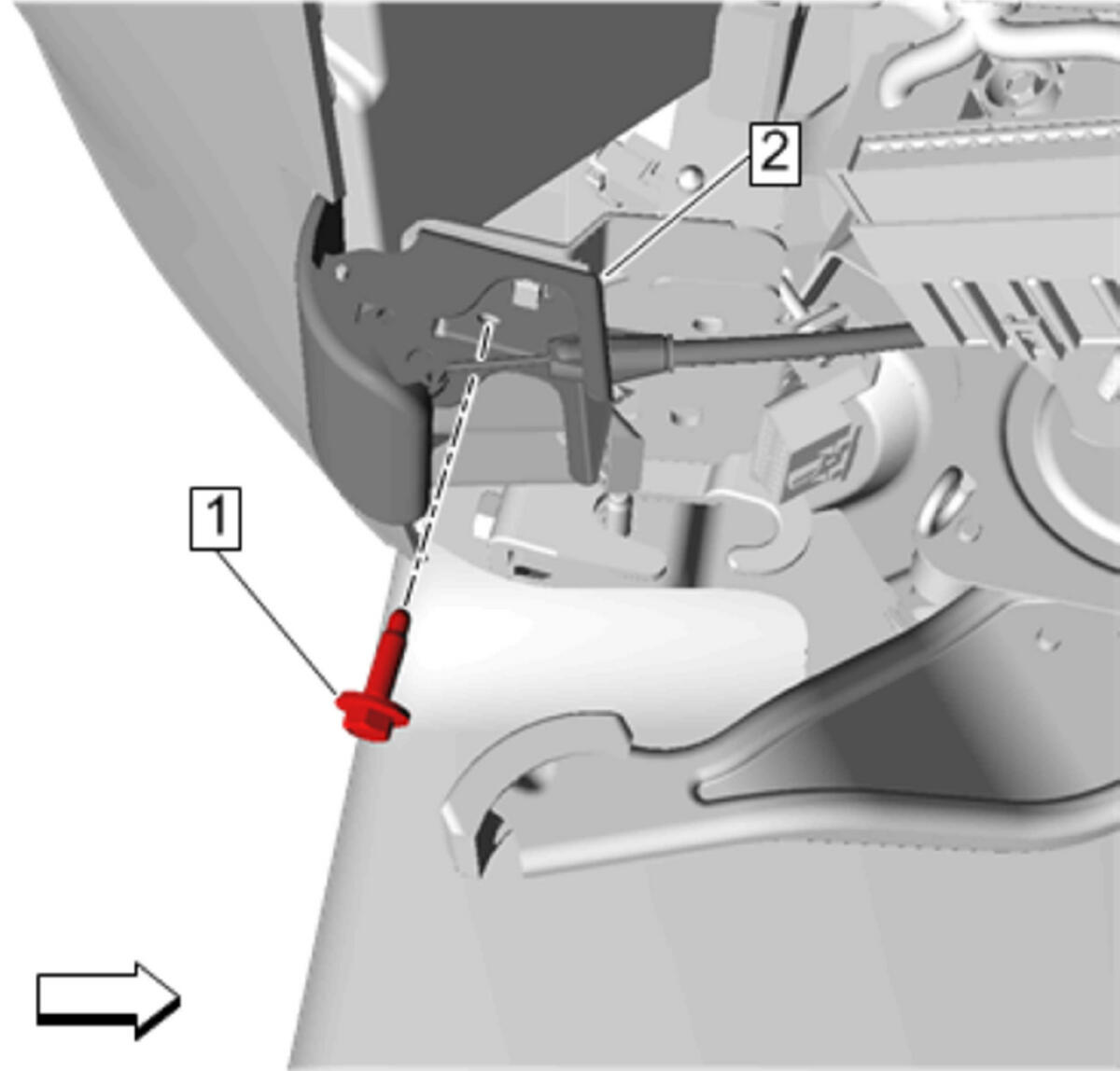

Parking Brake Lever Handle (2) - Remove - Parking Brake Lever Handle Replacement
Body Hinge Pillar Trim Panel (1) - Remove - Body Hinge Pillar Trim Panel Replacement
Floor Air Outlet Duct - Left Side (2) - Remove - Floor Air Outlet Duct Replacement - Left Side
- Front Floor Panel Carpet - Reposition - Front Floor Panel Carpet Replacement

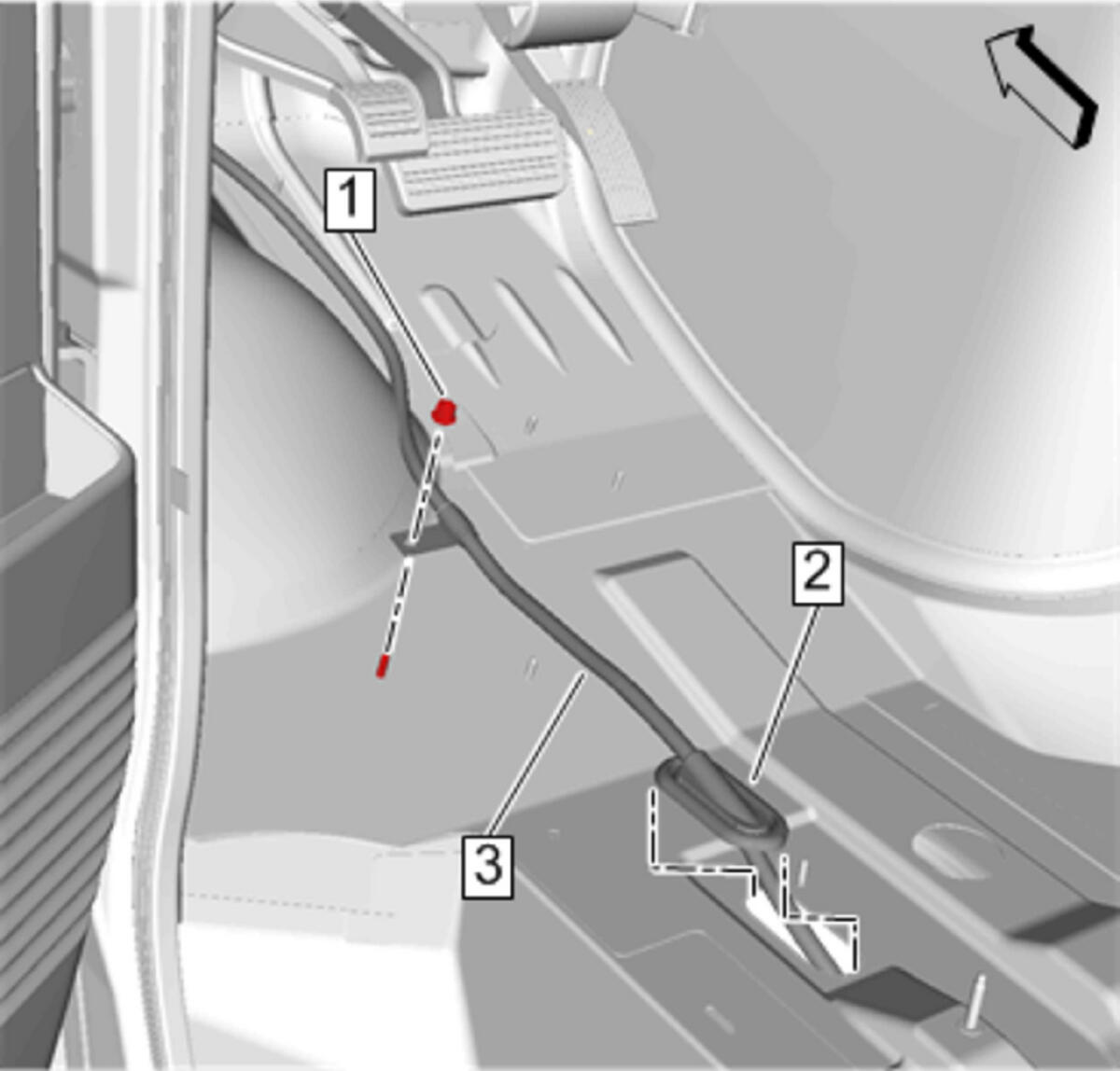

Parking Brake Cable Retainer Nut (1) - Remove
- Parking Brake Front Cable Grommet (2) - Release
- Parking Brake Front Cable (3) - Reposition
- Disconnect the electrical connector.

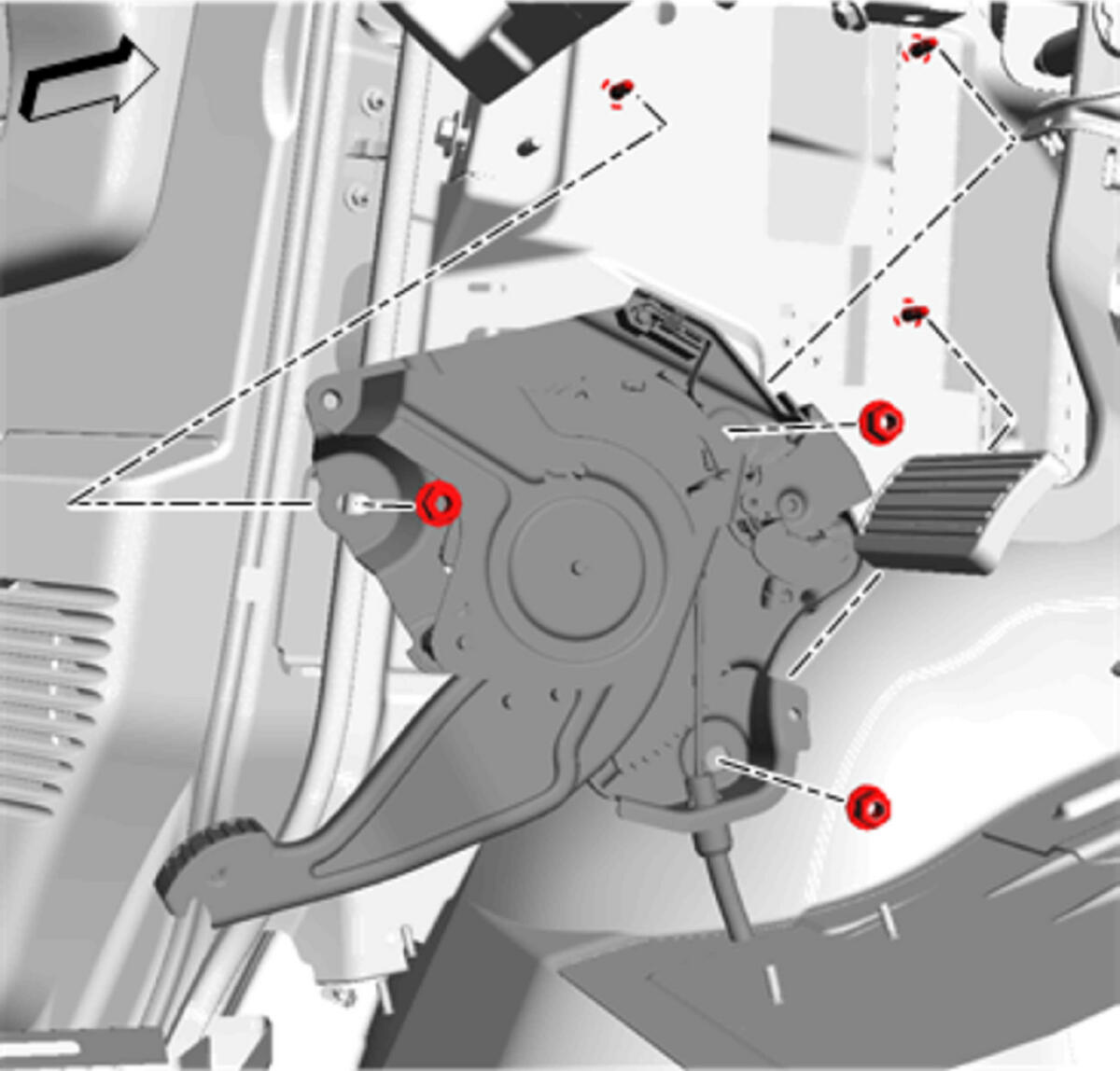

Parking Brake Lever Nut (1) - Remove [3x]
- Parking Brake Control Module (2) - Remove
NOTE:
It is only necessary to reposition the front floor panel carpet enough to access the parking brake front cable.
NOTE:
Remove the parking brake control module and the parking brake front cable from the vehicle as an assembly.
