Installation Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.

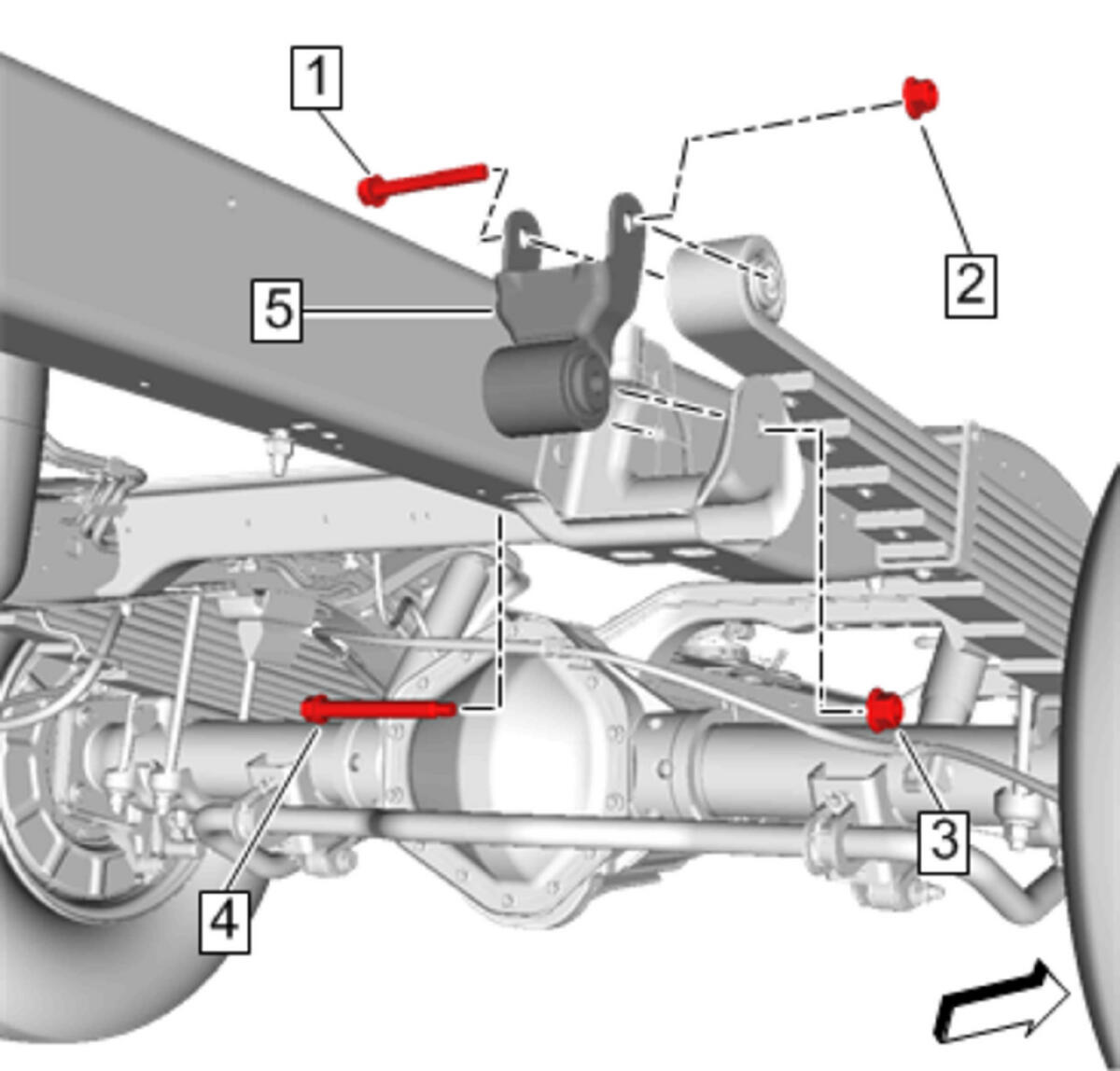

Rear Spring Shackle(5) - Install
- Rear Spring Bolt(1)@ Rear Eye - Install
- Rear Spring Nut(2)@ Rear Eye - Loosely install
- Rear Spring Bolt(4)@ Frame - Install
- Rear Spring Nut(3)@ Frame - Loosely install
- Remove the jack stand from the rear axle assembly.
- { If equipped }Fuel Tank- Rear - Install - Fuel Tank Replacement (Passenger/Cargo) , or Fuel Tank Replacement (Chassis Cab, Front Tank) , or Fuel Tank Replacement (Chassis Cab, Rear Tank)
- Lower the vehicle.
- Set the vehicle to curb height. Trim Height Specifications
Rear Spring Nut(2)@ Rear Eye - Tighten - Rear Leaf Spring Replacement (Chassis Cab) , or Rear Leaf Spring Replacement (Except Chassis Cab)
- Rear Spring Nut(3)@ Frame - Tighten - Rear Leaf Spring Replacement (Chassis Cab) , or Rear Leaf Spring Replacement (Except Chassis Cab)
