Turbocharger Oil Return Pipe Replacement
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.

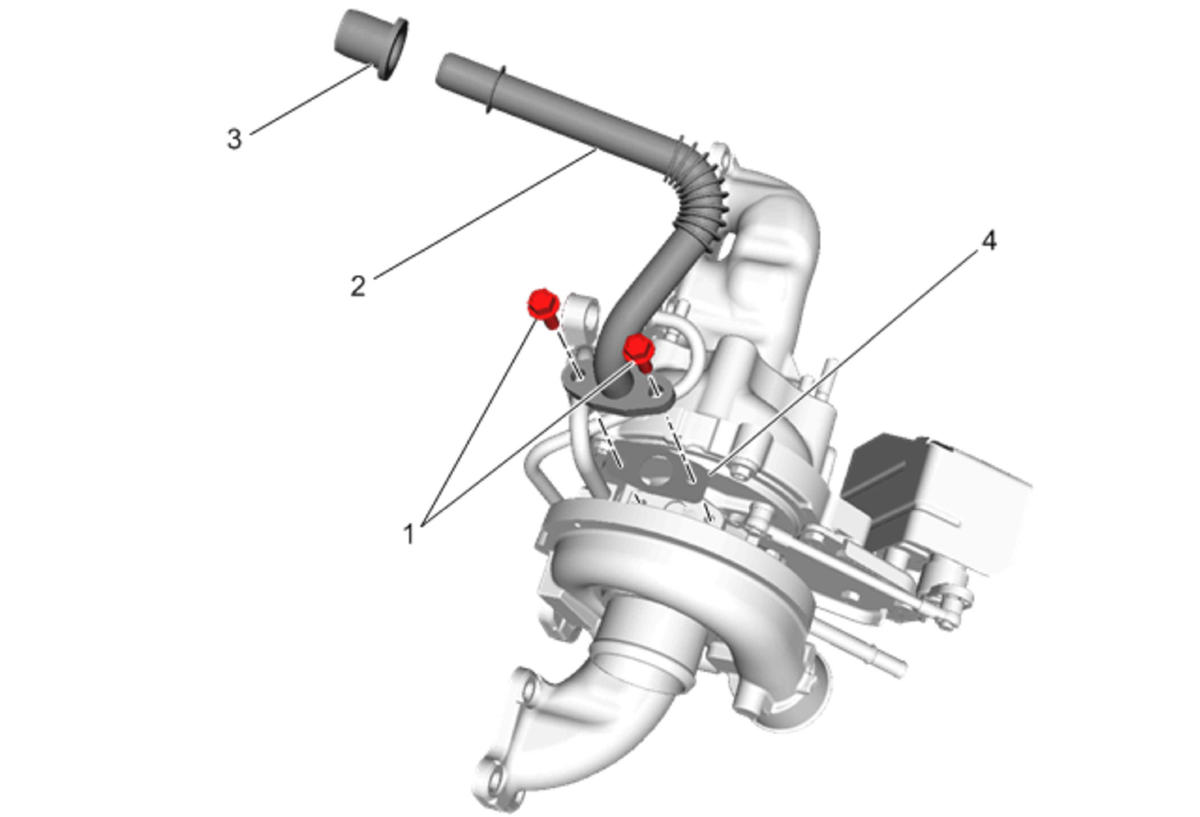

| Callout | Component Name |
|---|---|
| Preliminary Procedure Exhaust Manifold Replacement (LWN) |
|
| 1 | Turbocharger Oil Return Pipe Fastener[2x]
CAUTION:
Refer to Fastener Caution . Tighten 15 N. m (11 lb ft) |
| 2 | Turbocharger Oil Return Pipe |
| 3 | Turbocharger Oil Return Pipe Seal Procedure Install a NEW seal. |
| 4 | Turbocharger Oil Return Pipe Gasket Procedure Install a NEW gasket. |
