Installation Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
Vacuum Pump Rotor(1) - Install
- NOTE:
Install a NEW gasket.
Oil Pump Suction Pipe Gasket(1) - Install
- Fuel Injection Pump - Install - Fuel Injection Pump Replacement
Engine Front Cover Gasket(3) - Install
- Engine Front Cover(2) - Install
- Engine Front Cover Bolt(1) - Install, but do NOT tighten[8x]
Oil Pump Suction Pipe Bolt(1) - Install, but do NOT tighten[2x]
- CAUTION:
Refer to Fastener Caution .

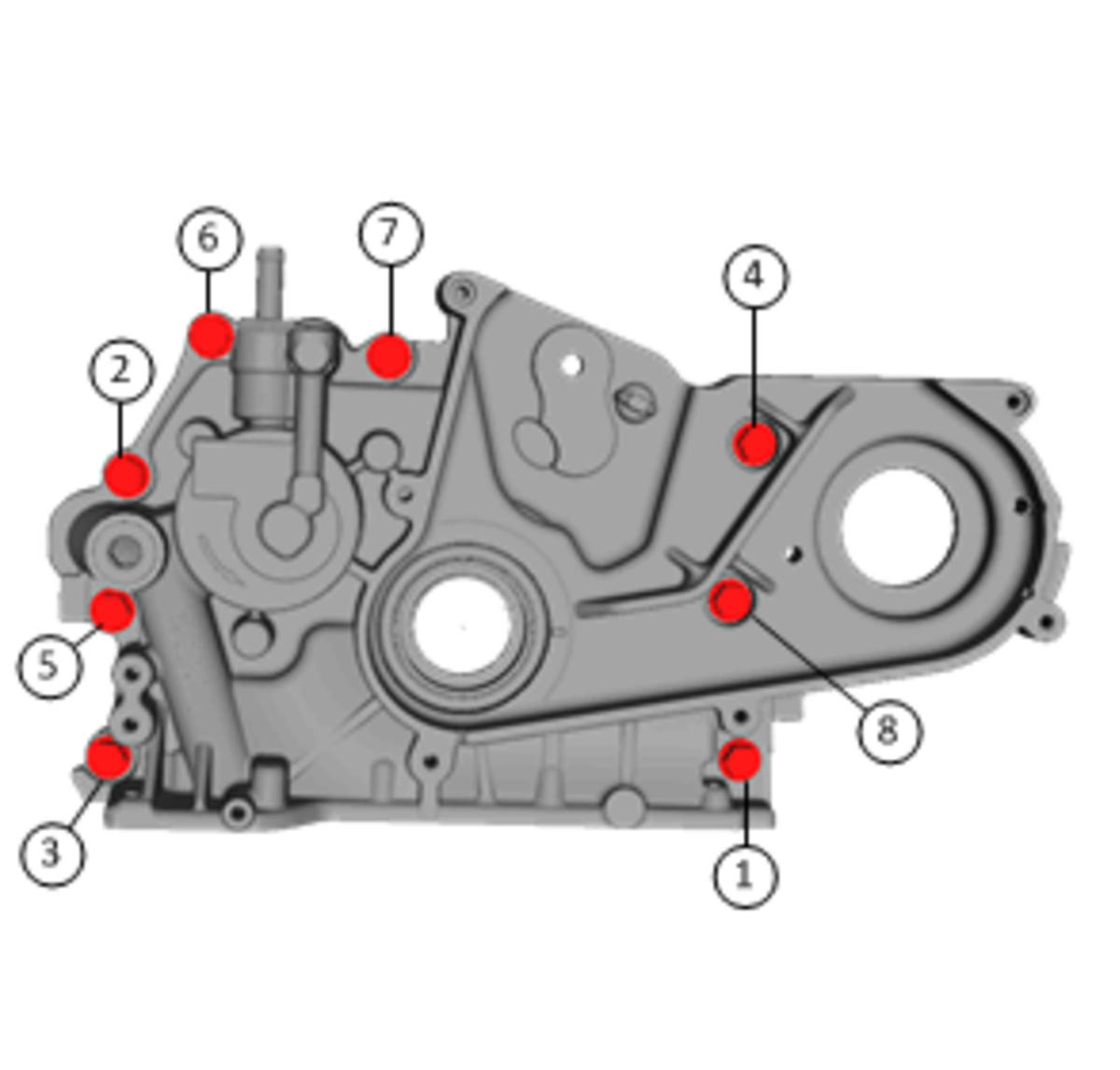

Engine Front Cover Bolt - Tighten in sequence[8x]32 N. m (24 lb ft)
Oil Pump Suction Pipe Bolt(1) - Tighten[2x]10 N. m (89 lb in)
- Upper Oil Pan - Install - Upper Oil Pan Replacement
- Fuel Injection Fuel Feed Pipe @ Fuel Injection Pump - Connect - Fuel Injection Fuel Feed Pipe Replacement (Fuel Injector to Fuel Rail) , or Fuel Injection Fuel Feed Pipe Replacement (Fuel Pump to Fuel Rail)
Electrical Connector(1) - Connect
- Wiring Harness Retainer(2) - Connect
Diesel Fuel Separator Hose(1) @ Fuel Injection Pump - Connect - Plastic Collar Quick Connect Fitting Service
Fuel Pump Fuel Feed Hose(1) @ Fuel Injection Pump - Connect - Fuel Pump Fuel Feed Hose Replacement
- Vacuum Pump Pipe - Install - Vacuum Pump Pipe Replacement
- Engine Oil Cooler Pipe - Install - Engine Oil Cooler Pipe Replacement (LWN) , or Engine Oil Cooler Pipe Replacement (LV1)
- Timing Belt Tensioner - Install - Timing Belt Tensioner Replacement
