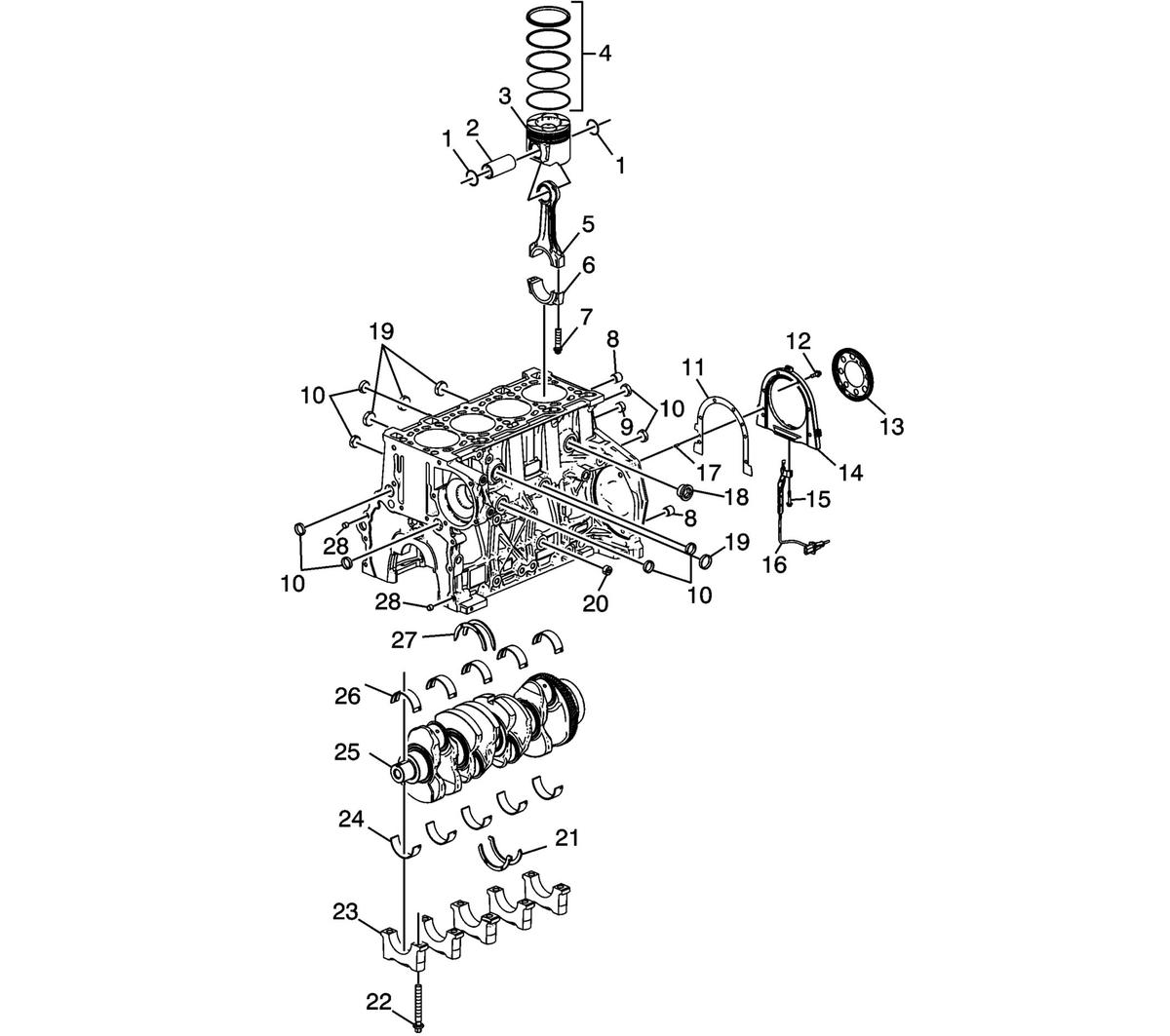

Engine Block and Components
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Piston Pin Retainer |
| 2 | Piston Pin |
| 3 | Piston |
| 4 | Piston Ring |
| 5 | Connecting Rod |
| 6 | Connecting Rod Cap |
| 7 | Connecting Rod Bolt |
| 8 | Transmission Locating Pin |
| 9 | Engine Block Oil Gallery Plug |
| 10 | Engine Block Oil Gallery Plug [8x] |
| 11 | Crankshaft Rear Oil Seal Housing Gasket |
| 12 | Crankshaft Rear Oil Seal Housing Bolt [6x] |
| 13 | Crankshaft Position Sensor Exciter Ring |
| 14 | Crankshaft Rear Oil Seal Housing |
| 15 | Crankshaft Position Sensor Bolt |
| 16 | Crankshaft Position Sensor |
| 17 | Crankshaft Rear Oil Seal Housing Locating Pin |
| 18 | Engine Block Core Hole Plug |
| 19 | Engine Block Oil Gallery Plug [4x] |
| 20 | Engine Block Core Hole Plug |
| 21 | Crankshaft Thrust Washer - Lower |
| 22 | Crankshaft Bearing Cap Bolt |
| 23 | Crankshaft Bearing Cap |
| 24 | Crankshaft Lower Bearing |
| 25 | Crankshaft |
| 26 | Crankshaft Upper Bearing |
| 27 | Crankshaft Thrust Washer |
| 28 | Engine Front Cover Locating Pin [2x] |
