Plug Installation - Left Side
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.

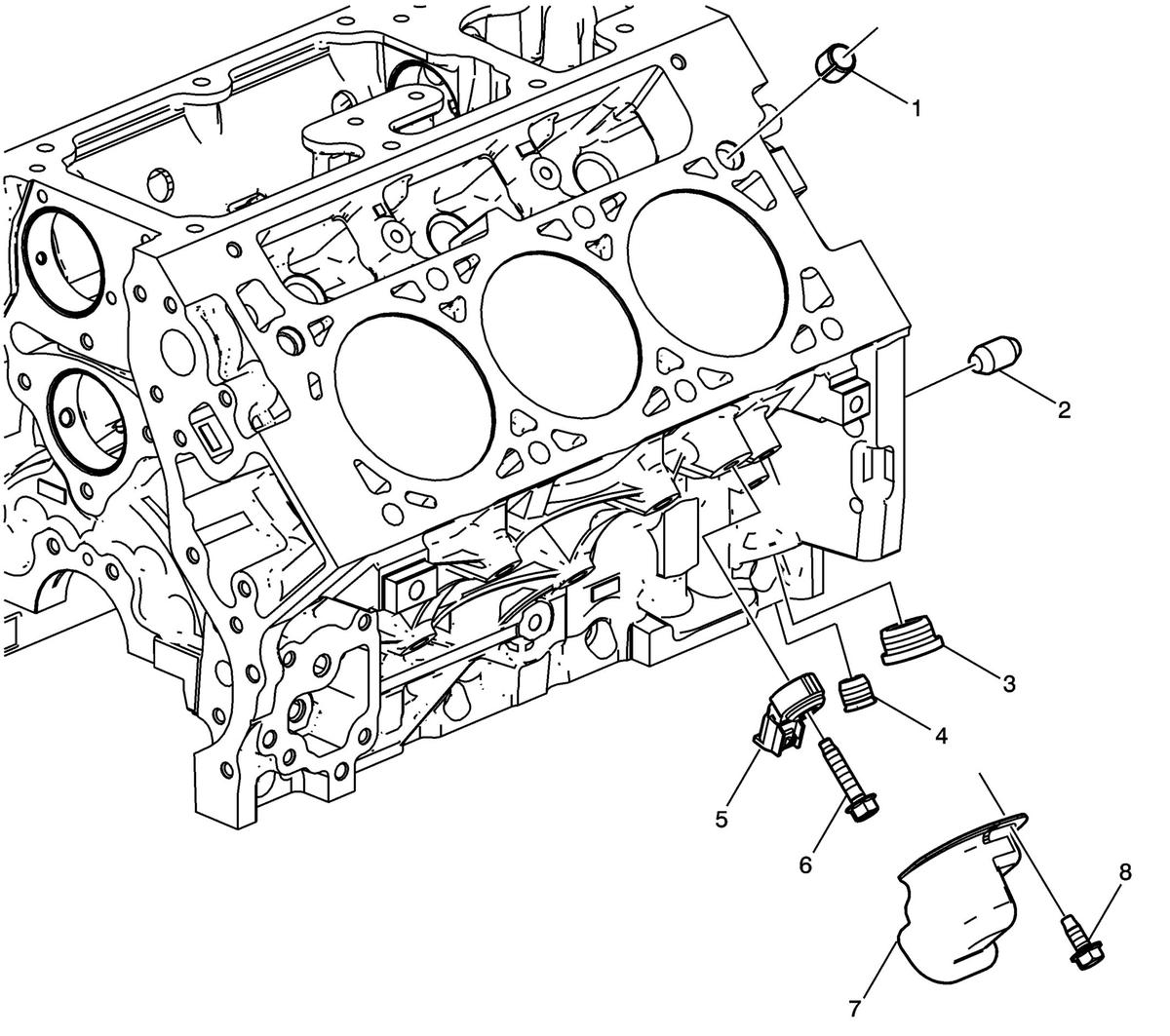

Plug Installation - Left Side
| Callout | Component Name |
|---|---|
| 1 | Cylinder Head Locating Pin |
| 2 | Transmission Locating Pin |
| 3 | Engine Block Plug Tighten 60 N.m (44 lb ft) |
| 4 | Engine Block Plug Tighten 30 N.m (22 lb ft) |
| 5 | Knock Sensor Assembly |
| 6 | Knock Sensor Bolt Tighten 25 N.m (18 lb ft) |
| 7 | Knock Sensor Shield |
| 8 | Knock Sensor Shield Bolt Tighten 25 N.m (18 lb ft) |
