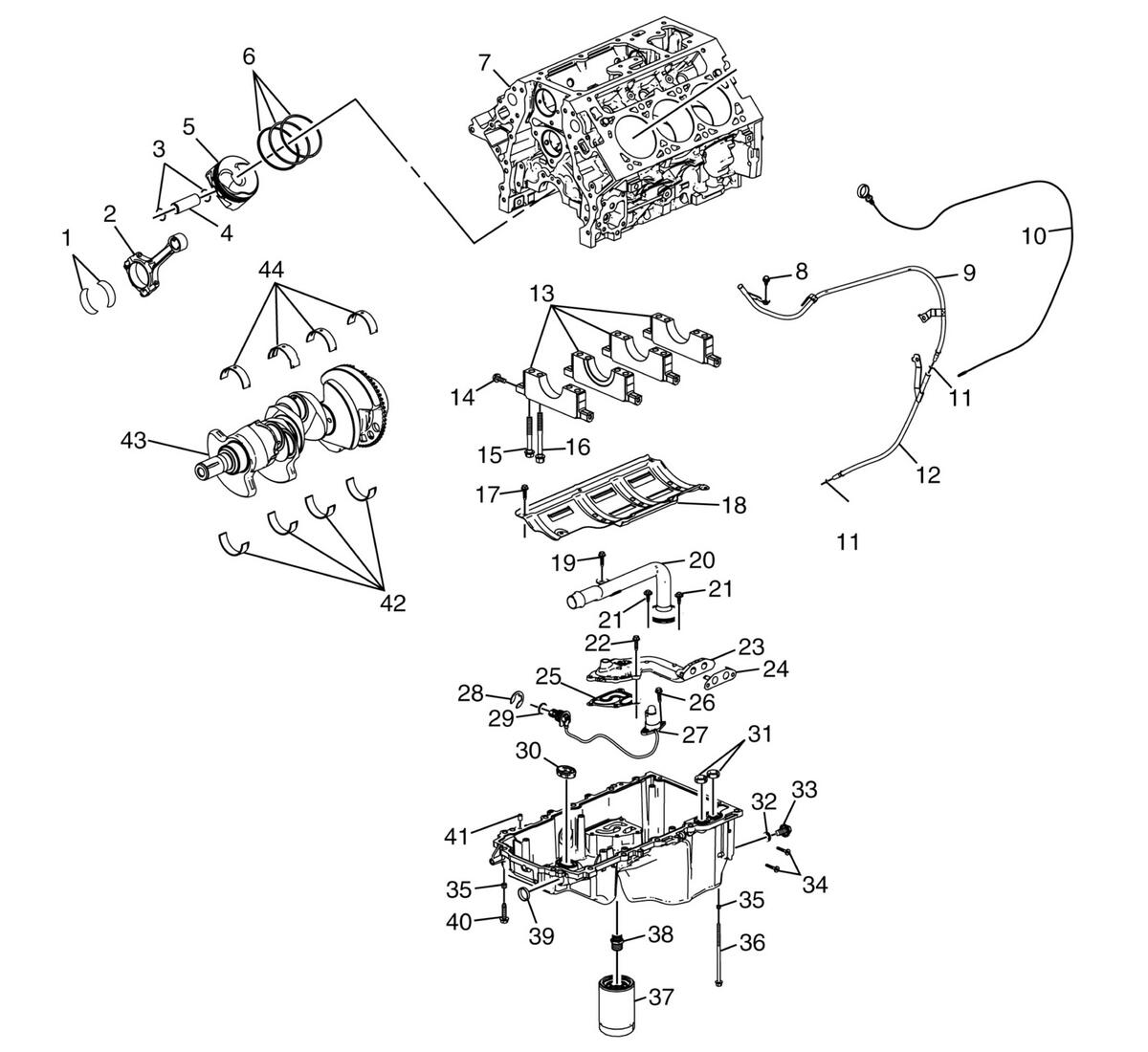

Lower Engine and Components
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Connecting Rod Bearing |
| 2 | Connecting Rod |
| 3 | Piston Pin Retainer |
| 4 | Piston Pin |
| 5 | Piston |
| 6 | Piston Ring Set |
| 7 | Engine Block |
| 8 | Oil Level Indicator Tube Bolt |
| 9 | Oil Level Indicator Tube |
| 10 | Oil Level Indicator |
| 11 | Oil Level Indicator Tube Seal |
| 12 | Oil Level Indicator Tube |
| 13 | Crankshaft Bearing Cap |
| 14 | Crankshaft Bearing Cap Bolt - Side |
| 15 | Crankshaft Bearing Cap Bolt - Short |
| 16 | Crankshaft Bearing Cap Bolt - Long |
| 17 | Crankshaft Oil Deflector Bolt |
| 18 | Crankshaft Oil Deflector |
| 19 | Oil Pump Suction Pipe Bracket Bolt |
| 20 | Oil Pump Suction Pipe |
| 21 | Oil Pump Suction Pipe Bolt |
| 22 | Oil Filter Adapter Bolt |
| 23 | Oil Filter Center Tube |
| 24 | Oil Filter Pipe Adapter Gasket |
| 25 | Oil Filter Adapter Gasket |
| 26 | Engine Oil Level Indicator Switch Bolt |
| 27 | Engine Oil Level Indicator Switch |
| 28 | Engine Oil Level Switch Clip |
| 29 | Engine Oil Level Indicator Switch O- Ring Seal |
| 30 | Oil Pan Front Seal |
| 31 | Oil Pan High Pressure Port Seal |
| 32 | Oil Pan Drain Plug Seal |
| 33 | Oil Pan Drain Plug |
| 34 | Oil Filter Adapter Bolt |
| 35 | Oil Pan Bolt Retainer |
| 36 | Oil Pan Bolt |
| 37 | Oil Filter |
| 38 | Oil Filter Fitting |
| 39 | Oil Pan Plug |
| 40 | Oil Pan Bolt |
| 41 | Oil Pan Locating Pin |
| 42 | Crankshaft Lower Bearing |
| 43 | Crankshaft |
| 44 | Crankshaft Upper Bearing |
