Fuel Delivery System and Components
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.

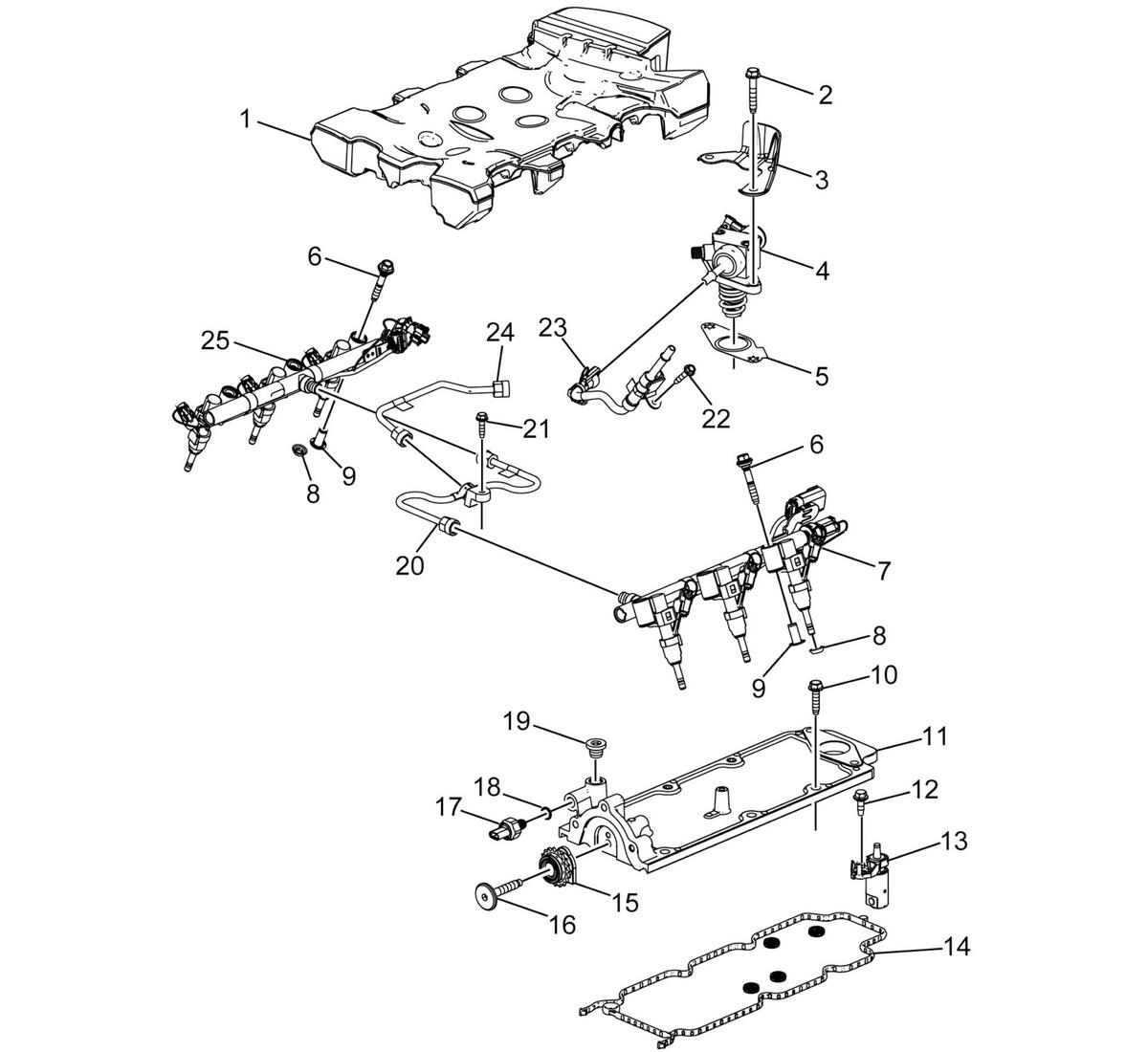

| Callout | Component Name |
|---|---|
| 1 | Fuel Pump Insulator |
| 2 | Fuel Pump Bolt |
| 3 | Fuel Pump Cover |
| 4 | Fuel Pump |
| 5 | Fuel Pump Bracket Gasket |
| 6 | Fuel Injection Fuel Rail Bolt |
| 7 | Direct Fuel Injection Fuel Rail - Left Side |
| 8 | Fuel Injector Seal |
| 9 | Fuel Injection Fuel Rail Insulator |
| 10 | Engine Block Valley Cover Bolt |
| 11 | Engine Block Valley Cover |
| 12 | Valve Lifter Follower Guide Bolt |
| 13 | Valve Lifter Follower Guide |
| 14 | Engine Block Valley Cover Gasket |
| 15 | Balancer Shaft Sprocket |
| 16 | Balancer Shaft Sprocket Fastener |
| 17 | Engine Oil Pressure Sensor |
| 18 | Engine Oil Pressure Sensor Seal |
| 19 | Engine Block Oil Gallery Plug |
| 20 | Fuel Feed Intermediate Pipe |
| 21 | Fuel Feed Intermediate Pipe Bolt |
| 22 | Fuel Feed Pipe Bolt |
| 23 | Fuel Feed Pipe |
| 24 | Fuel Feed Intermediate Pipe |
| 25 | Direct Fuel Injection Fuel Rail - Right Side |
