Removal Procedure
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.

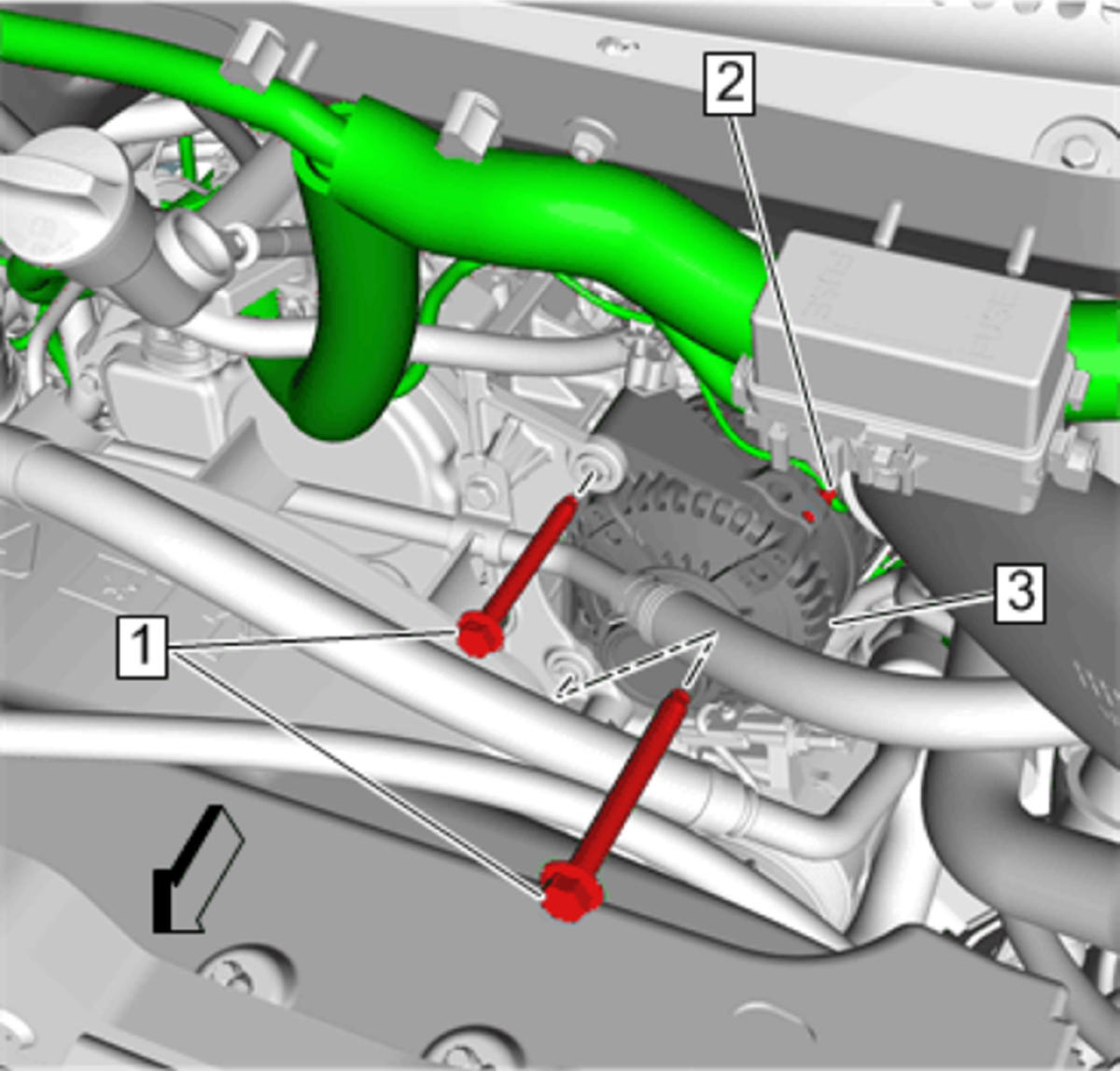

Generator(3) - Remove - Generator Replacement (LWN) Generator Replacement (L96, LC8) Generator Replacement (LV1 with K68) Generator Replacement (LV1 with KW5/KG4)

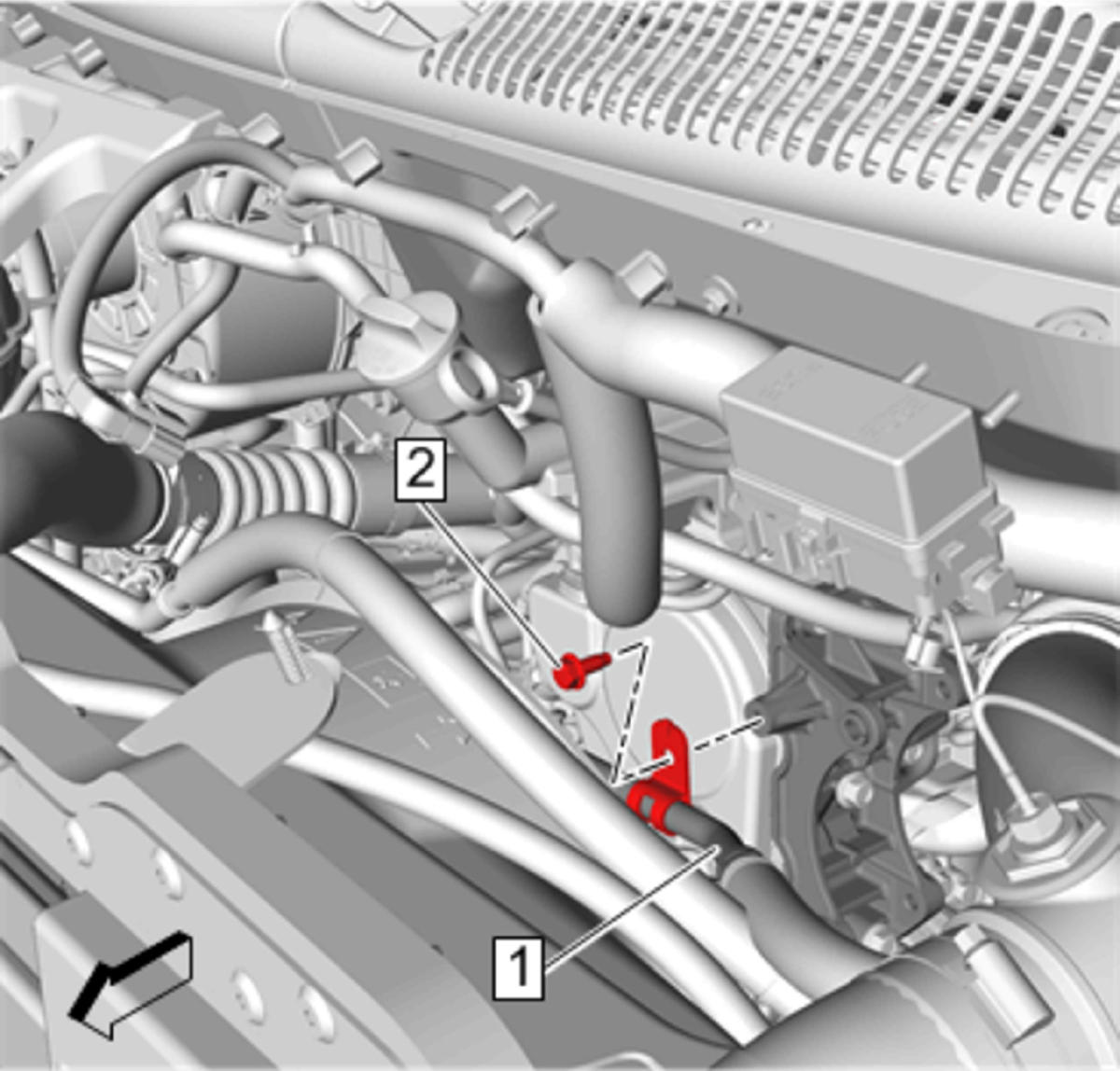

Power Steering Fluid Reservoir Outlet Hose(1) - Reposition away - Power Steering Fluid Reservoir Outlet Hose Replacement (With LWN)Power Steering Fluid Reservoir Outlet Hose Replacement (Without LWN)

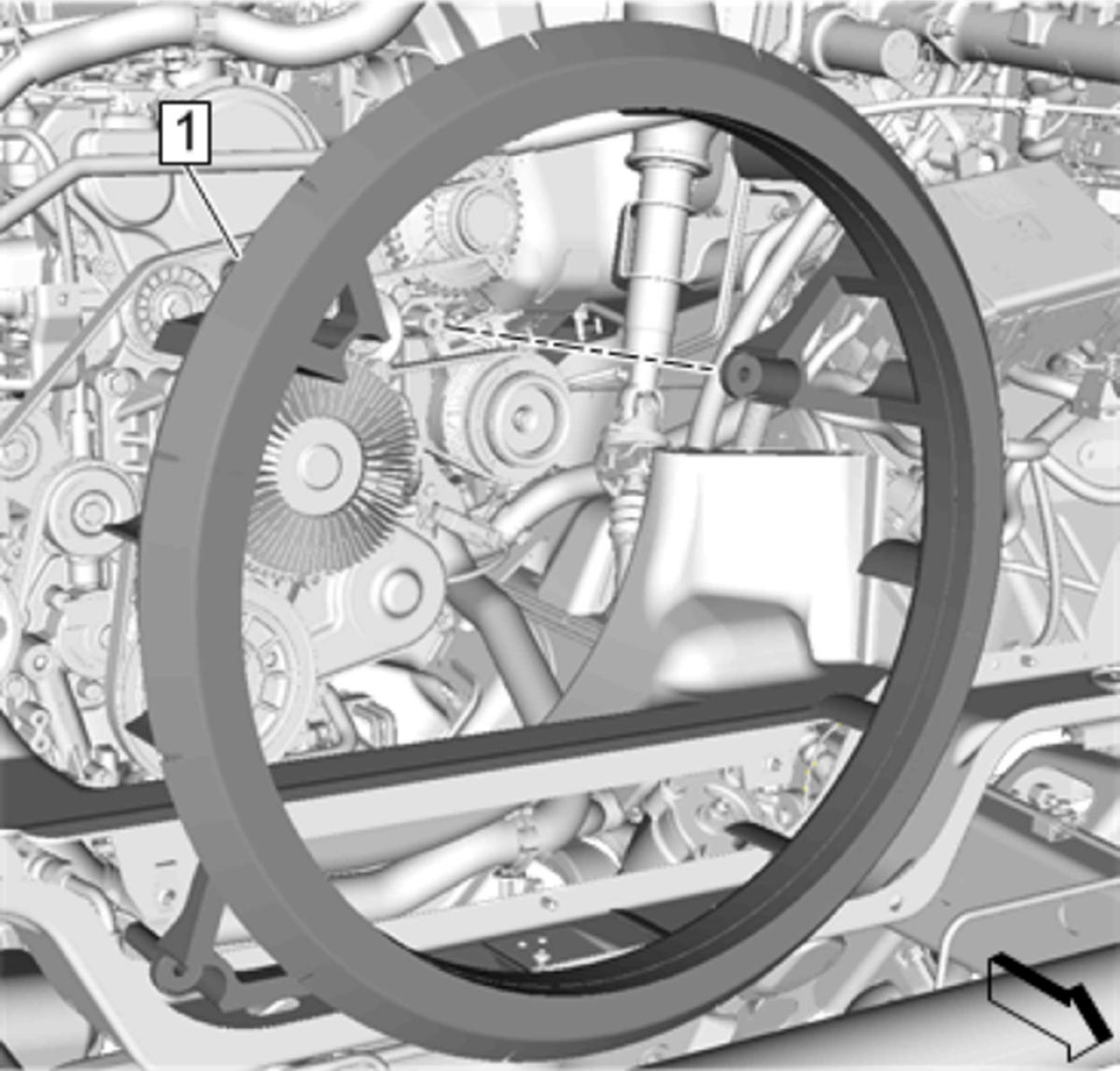

Engine Coolant Fan Rear Shroud (1) - Remove - Engine Coolant Fan Rear Shroud Replacement (LWN)Engine Coolant Fan Rear Shroud Replacement (LV1)

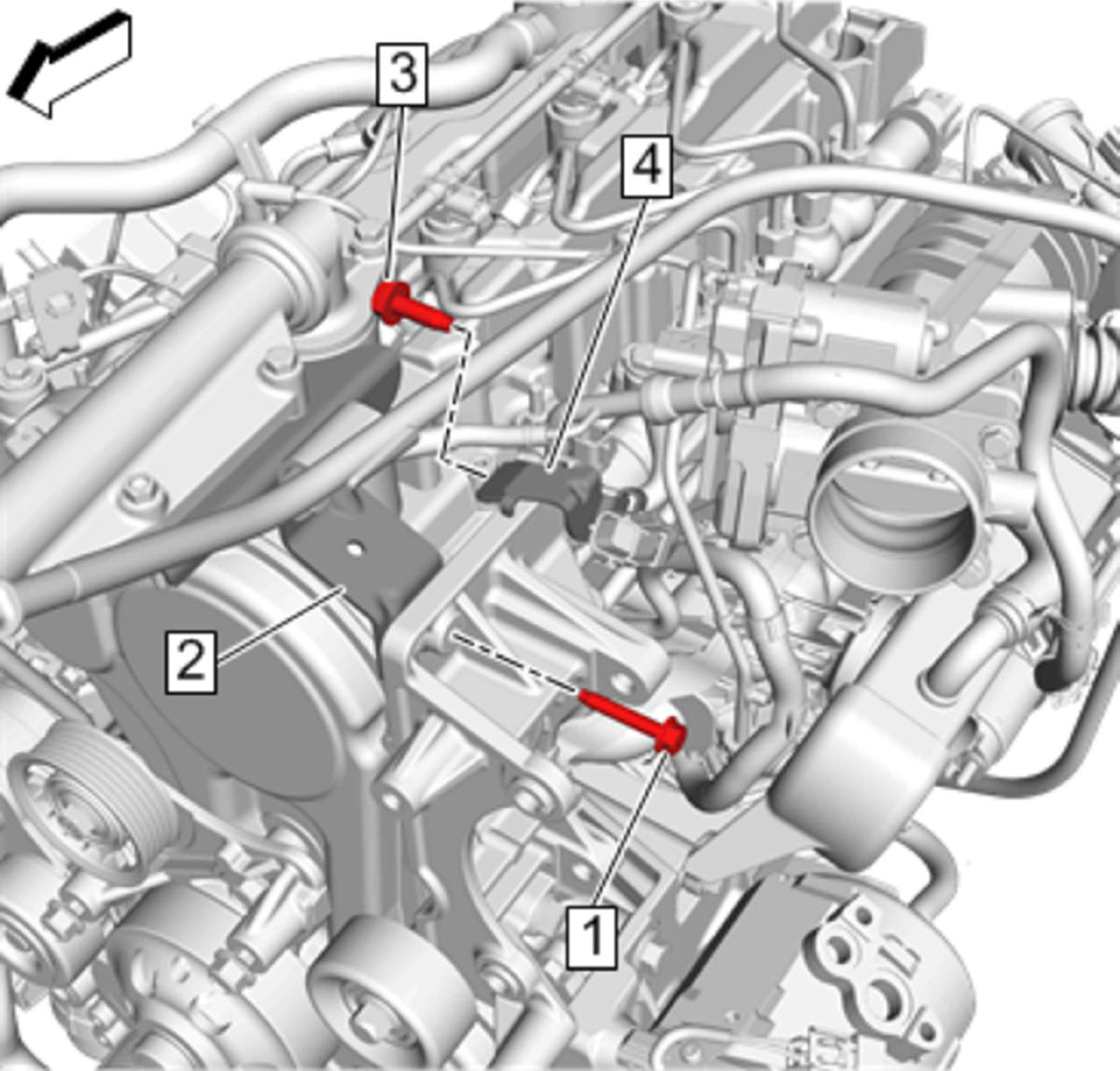

Engine Oil Fill Tube Bracket Bolt (1) - Remove
- Engine Oil Fill Tube Bracket (2) - Reposition away
- Engine Wiring Harness Bracket Bolt(3) - Remove
- Engine Wiring Harness Bracket(4) - Reposition away

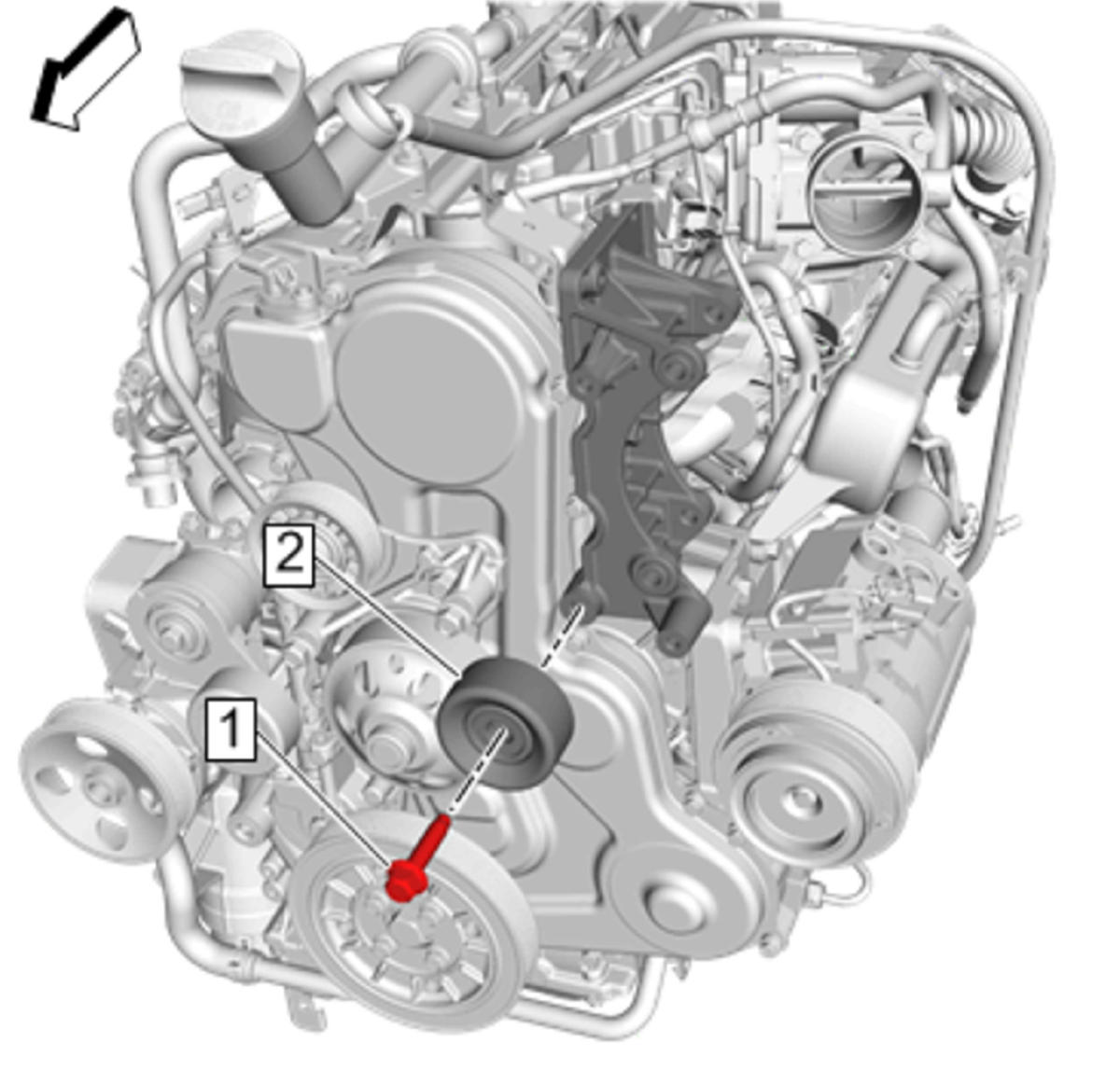

Drive Belt Idler Pulley- Left Side(2) - Remove - Drive Belt Idler Pulley Replacement - Left Side

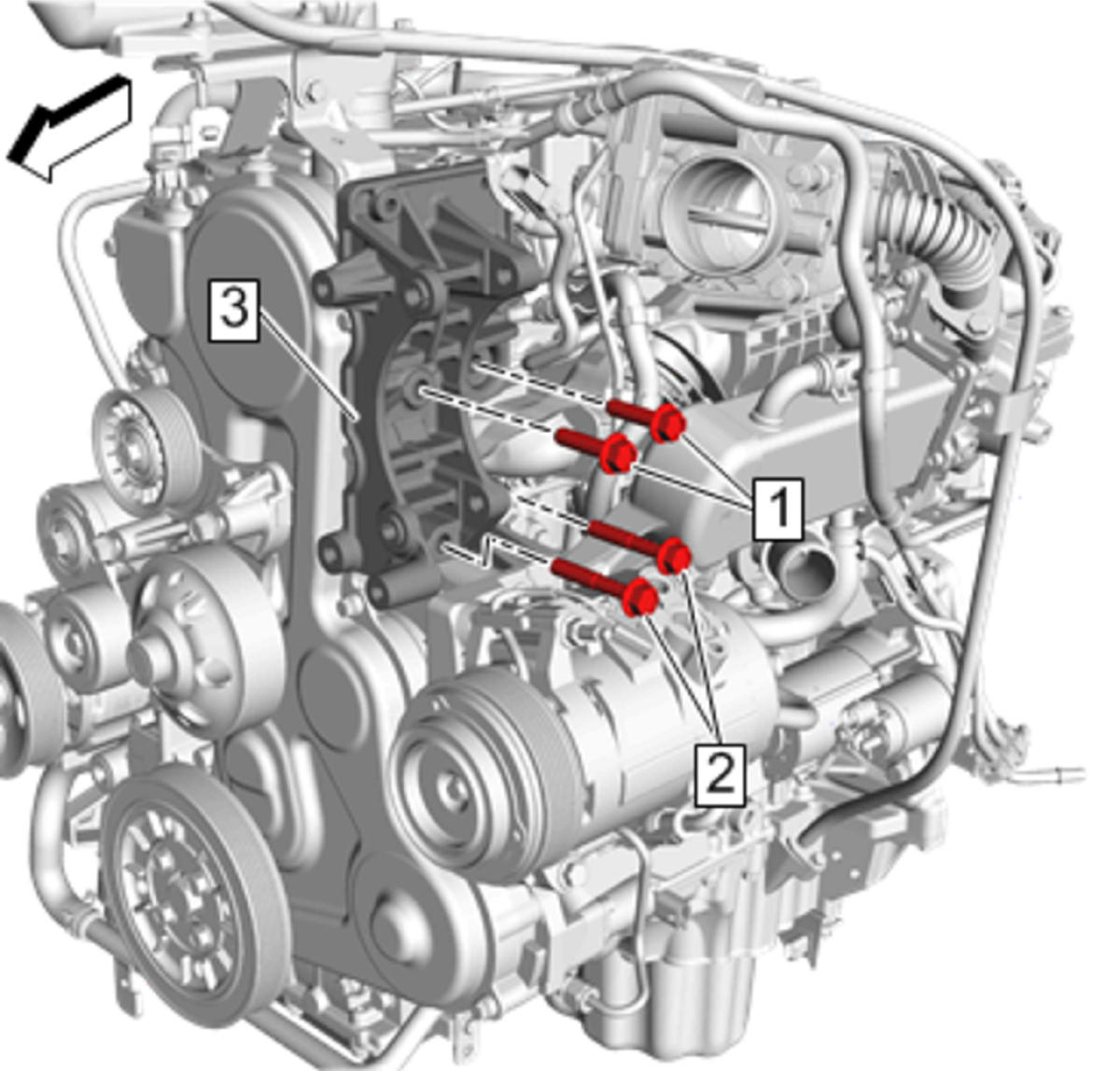

Generator Bracket Bolt(1) - Remove[2x]
- Generator Bracket Bolt(2) - Remove[2x]
- Generator Bracket(3) - Remove
