Output Carrier to Output Shaft Assemble
WARNING: This page is about a different car, the 2019 GMC Savana 3500, 2019 GMC Savana 2500, 2019 Chevrolet Express 3500, and 2019 Chevrolet Express 2500. However, it is still accessible from the selected car via links, so may be relevant.

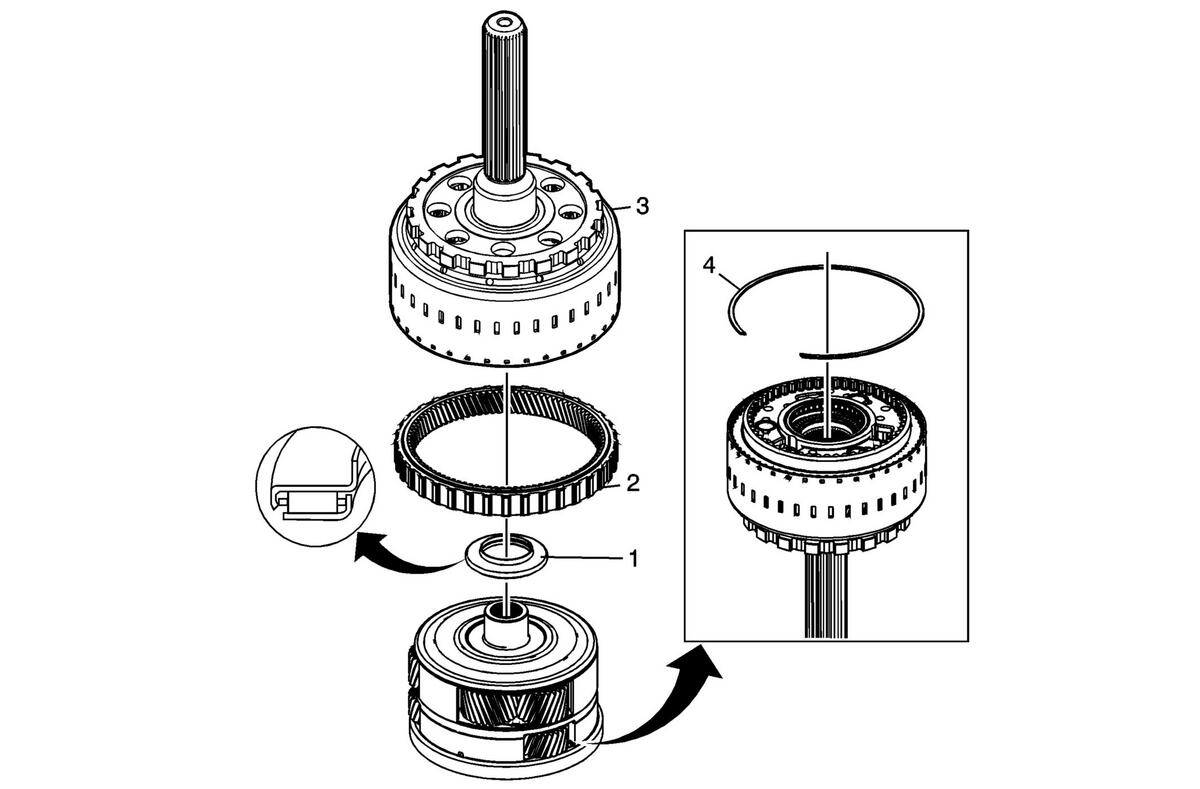

| Callout | Component Name |
|---|---|
| 1 | Output Carrier Thrust Bearing Assembly |
| 2 | Output Carrier Internal Front Gear
CAUTION:
Install the gear flat side down. Failure to install the gear flat side down may result in transmission damage. |
| 3 | Output Shaft |
| 4 | Output Carrier Internal Gear Retaining Ring
NOTE:
Grasp the output shaft and carrier with both hands to turn over. |
