Removal Procedure
- Disconnect the battery negative cable. Battery Negative Cable Disconnection and Connection
- Remove the left front tire and wheel assembly. Tire and Wheel Removal and Installation

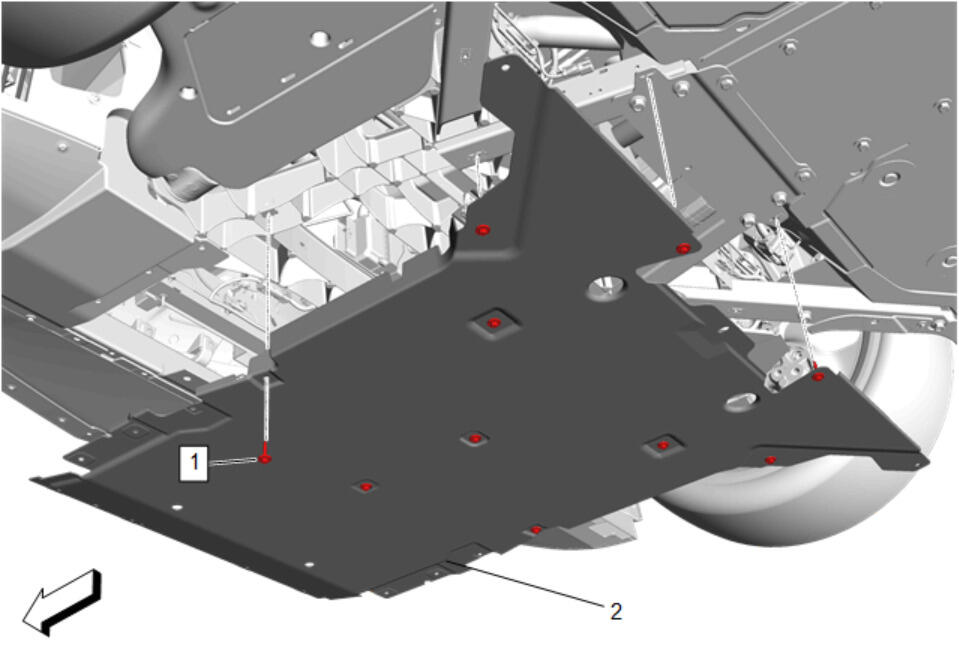

Front Compartment Insulator (2) - Remove - Front Compartment Insulator Replacement

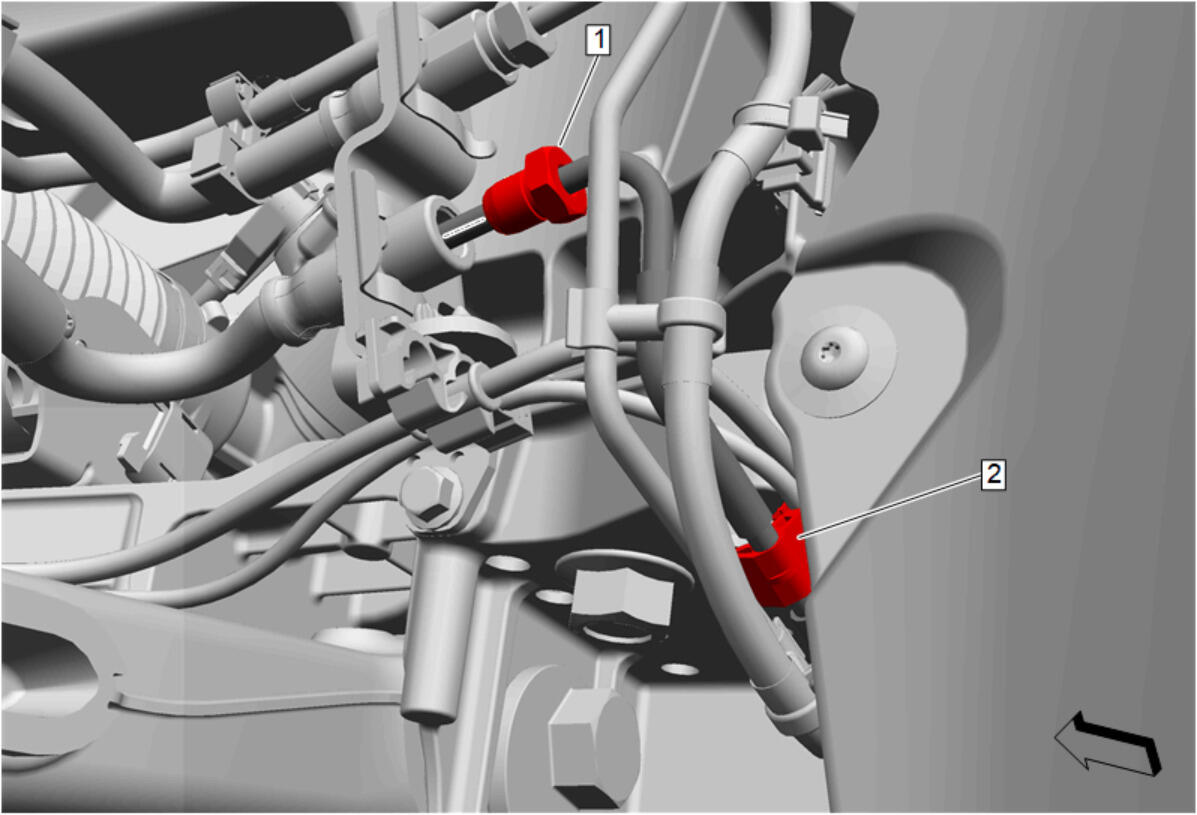

Brake Pressure Modulator Valve Master Cylinder Reservoir Front Pipe Nut (1) - Remove
- Plug the front brake hose inlet to prevent brake fluid loss and contamination.
- Cap the brake pressure modulator valve master cylinder reservoir front pipe to prevent brake fluid loss and contamination.
- Retainer (2) - Release

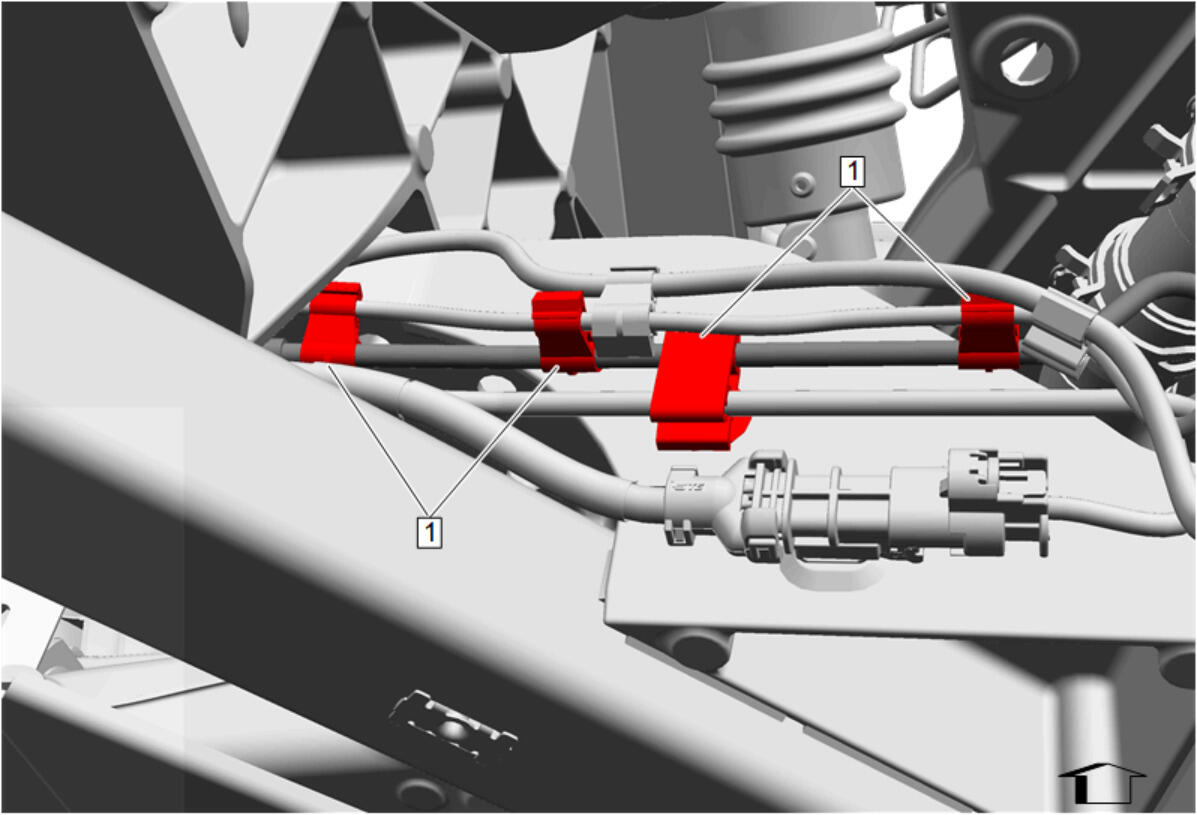

Retainer (1) - Release [4x]

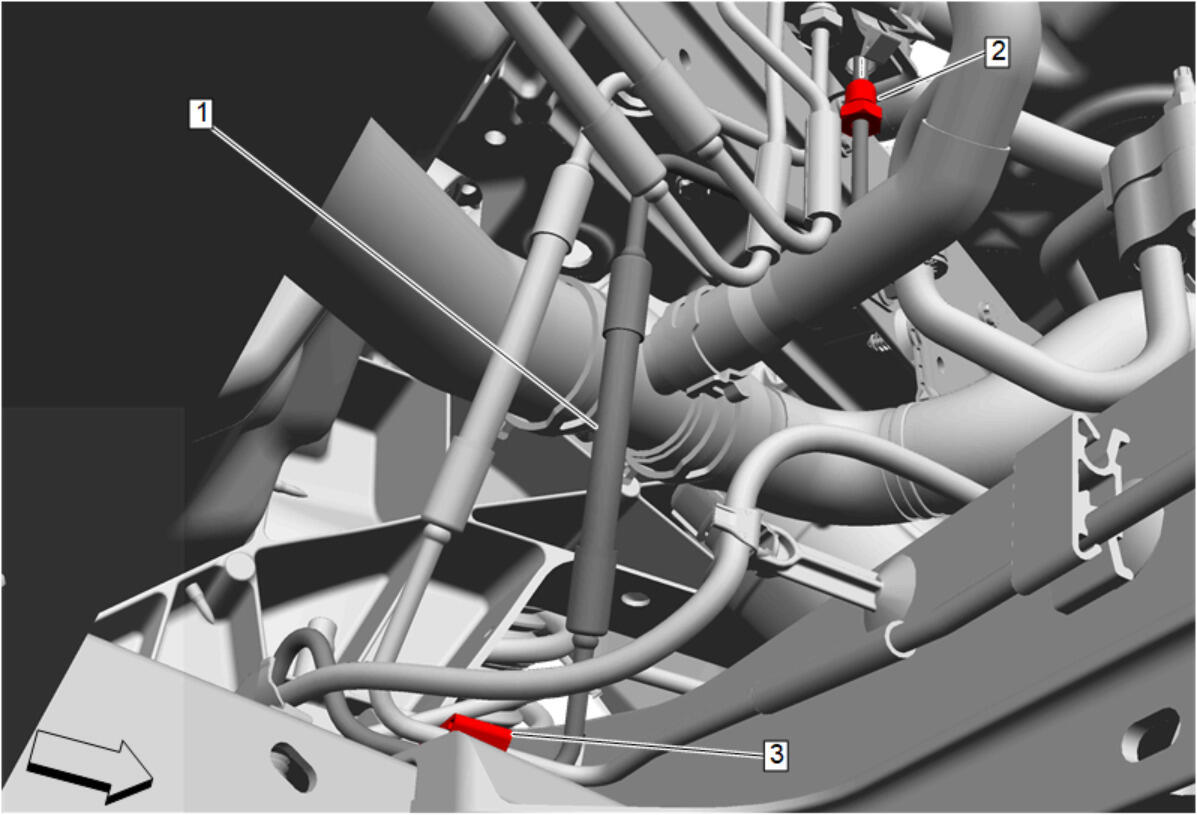

Retainer (3) - Release
- Brake Pressure Modulator Valve Master Cylinder Reservoir Front Pipe Nut (2) - Remove
- Plug the front brake crossover pipe connector inlet port to prevent brake fluid loss and contamination.
- Cap the brake pressure modulator valve master cylinder reservoir front pipe to prevent brake fluid loss and contamination.
- Brake Pressure Modulator Valve Master Cylinder Reservoir Front Pipe (1) - Remove
