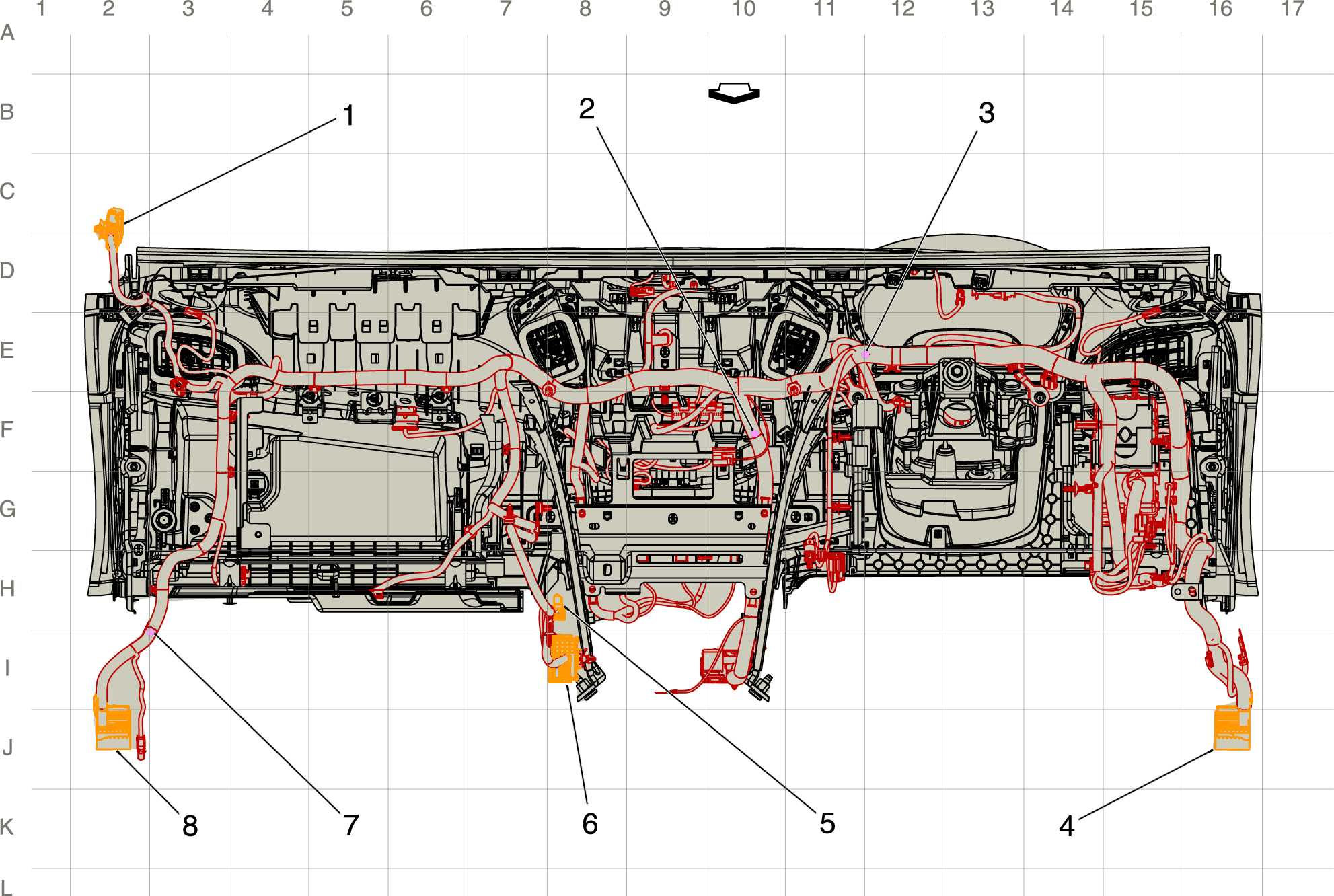

Instrument Panel Harness Routing

GM4165847Courtesy of GENERAL MOTORS COMPANY
Items
1. X325 Headliner Harness to Instrument Panel Harness X325 Headliner Harness to Instrument Panel Harness
2. J303 Body Harness
3. J221 Instrument Panel Harness
4. X225 Instrument Panel Harness to Body Harness X225 Instrument Panel Harness to Body Harness
5. X316 Instrument Panel Harness to Floor Console Harness (USB) X316 Instrument Panel Harness to Floor Console Harness
6. X315 Floor Console Harness to Instrument Panel Harness X315 Floor Console Harness to Instrument Panel Harness
7. J232 Instrument Panel Harness
8. X275 Instrument Panel Harness to Body Harness X275 Instrument Panel Harness to Body Harness
