Front Floor Console Armrest Hinge Replacement

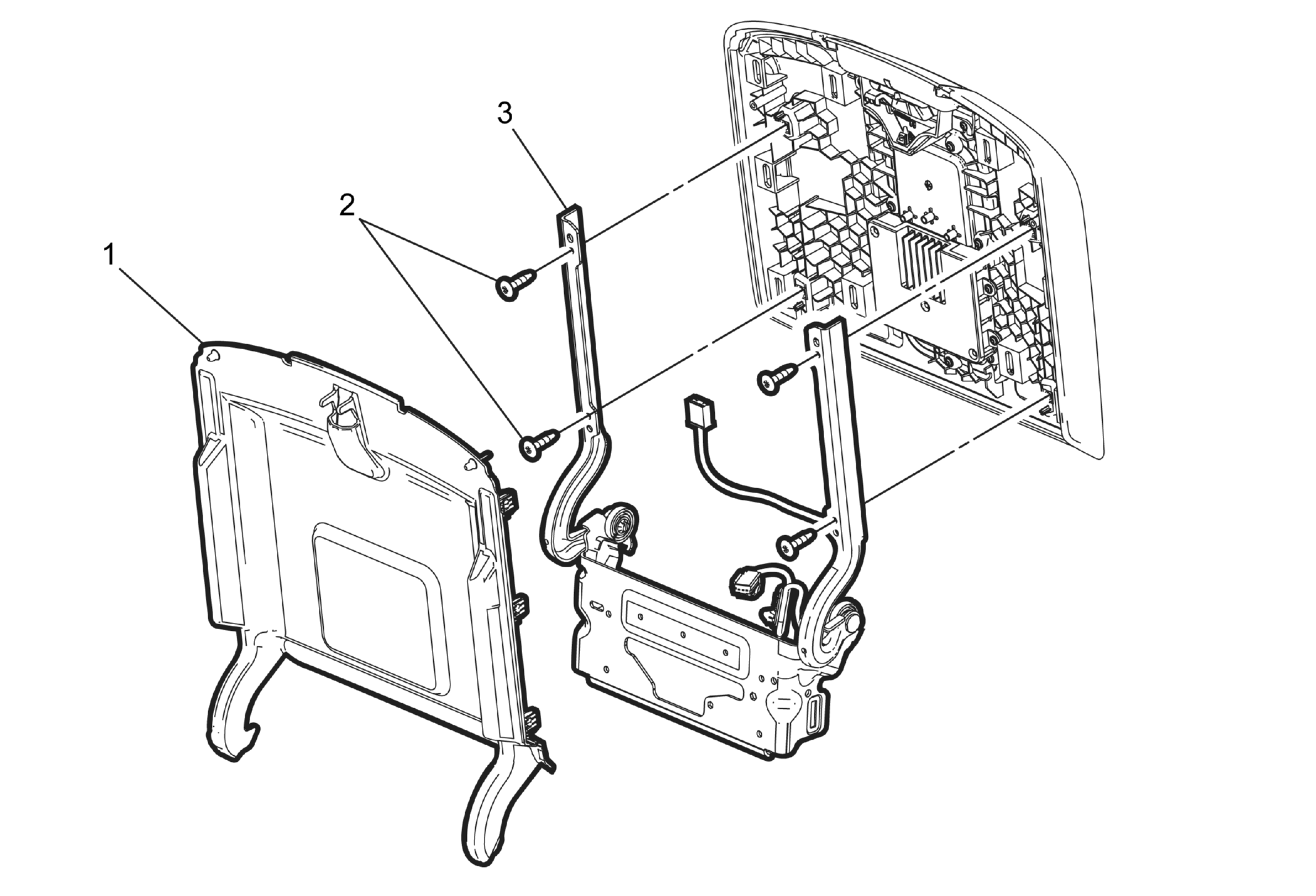

| Callout | Component Name |
|---|---|
| Preliminary Procedure Remove the front floor console armrest. Refer to Front Floor Console Armrest Replacement . |
|
| 1 | Front Floor Console Armrest Hinge Cover Procedure Use a flat bladed plastic trim tool in order to release the retainer clips securing the hinge cover to the outer armrest. |
| 2 | Front Floor Console Bolt (Qty: 4)
CAUTION:
Refer to Fastener Caution . Tighten 2.5 N.m (22 lb in) |
| 3 | Front Floor Console Armrest Hinge Procedure Disconnect the electrical connector. |
