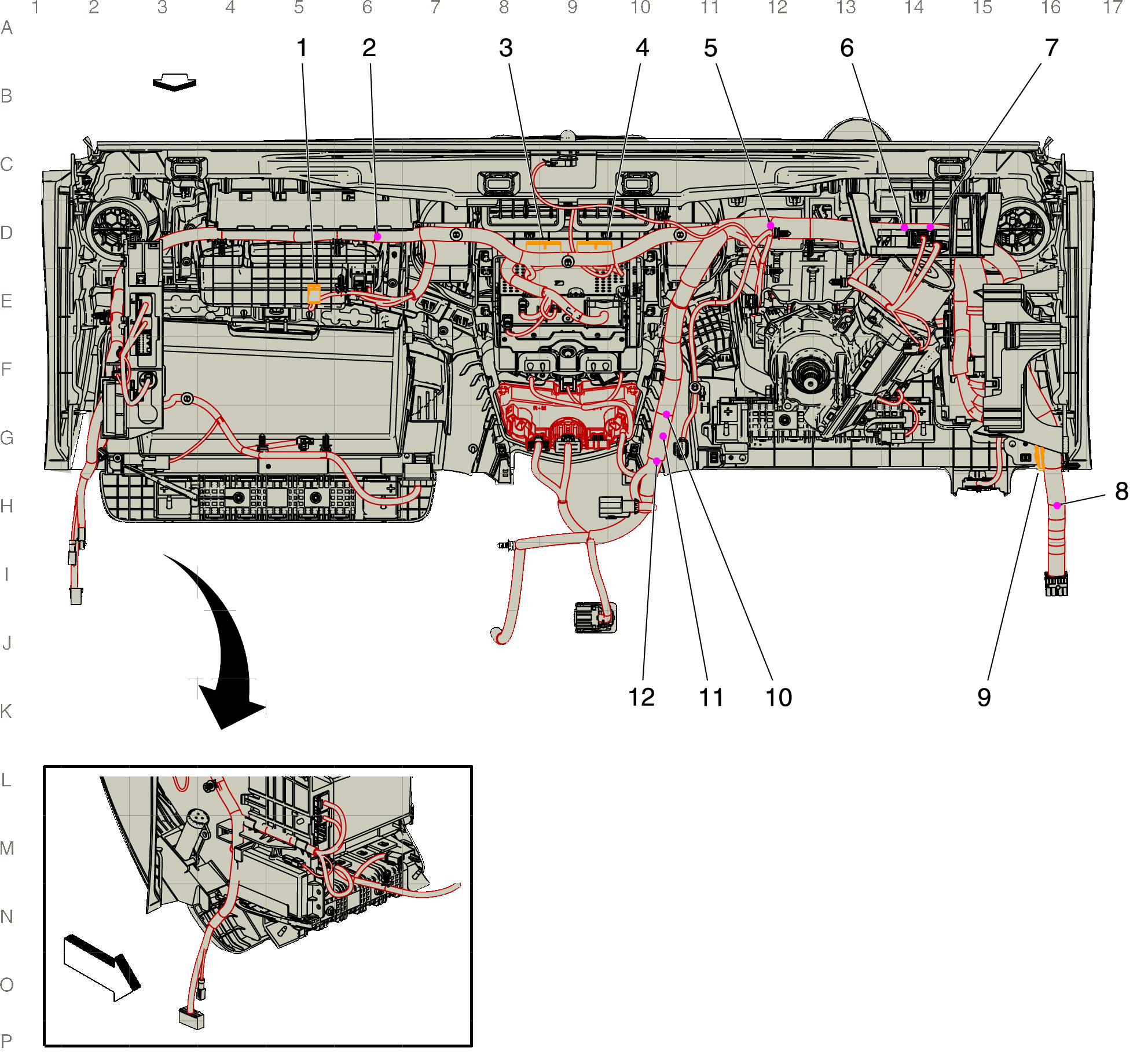

Instrument Panel Harness Routing

GM4787857Courtesy of GENERAL MOTORS COMPANY
Items
1. X207 Instrument Panel Harness to Instrument Panel Air Bag Jumper Harness (4 cavities) X207 Instrument Panel Harness to Instrument Panel Air Bag Jumper Harness
2. J216 Instrument Panel Harness
3. JX200 Instrument Panel Harness JX200 Splice Pack
4. JX202 Instrument Panel Harness JX202 Splice Pack
5. J224 Instrument Panel Harness
6. J236 Instrument Panel Harness
7. J212 Instrument Panel Harness
8. J215 Instrument Panel Harness
9. JX203 Instrument Panel Harness JX203 Splice Pack
10. J203 Instrument Panel Harness
11. J214 Instrument Panel Harness
12. J202 Instrument Panel Harness
