Drive Chain, Drive Sprocket, and Driven Sprocket Disassemble
WARNING: This page is about a different variant/trim than selected.

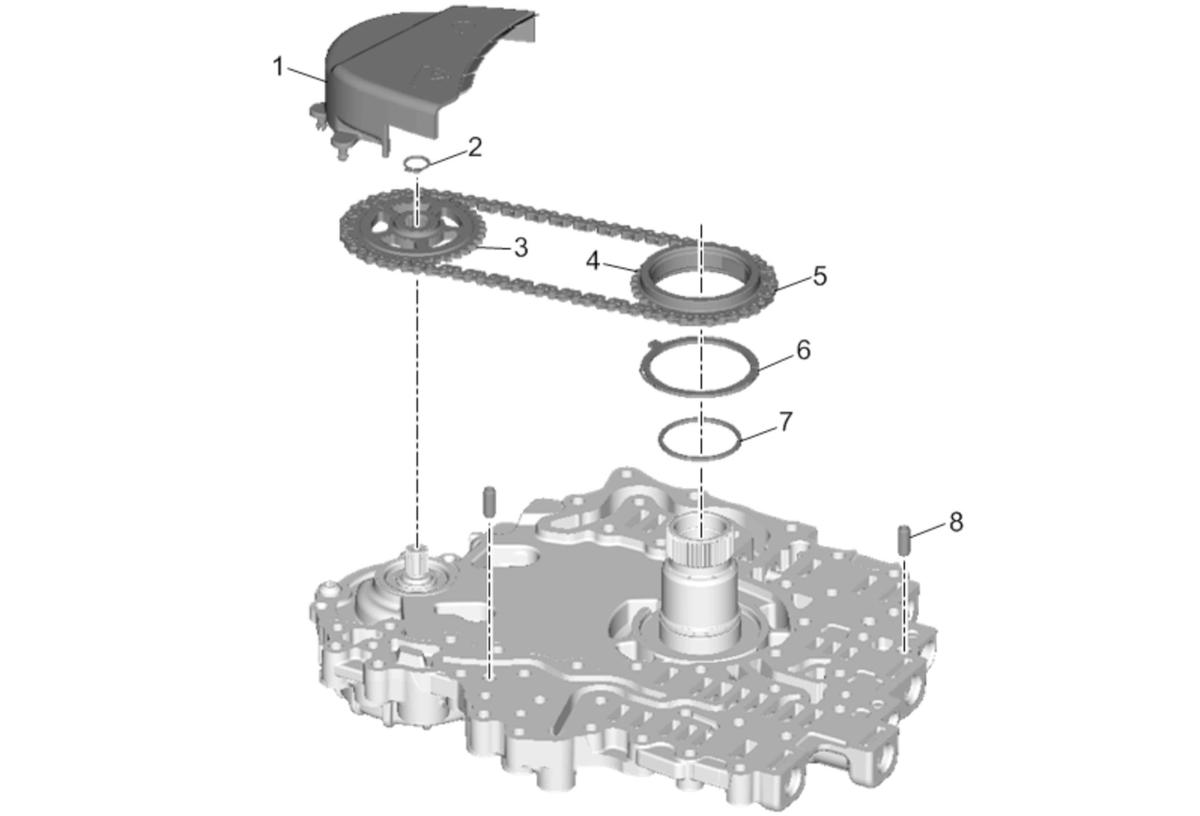

Drive Chain, Drive Sprocket, and Driven Sprocket Disassemble
| Callout | Component Name |
|---|---|
| 1 | Automatic Transmission Fluid Baffle |
| 2 | Drive Sprocket Retaining Ring |
| 3 | Driven Sprocket
NOTE:
Remove the sprockets and chain at the same time. |
| 4 | Drive Sprocket |
| 5 | Drive Link |
| 6 | Driven Sprocket Thrust Washer |
| 7 | Torque Converter Fluid Seal Ring |
| 8 | Automatic Transmission Fluid Pump Locating Pin [2x] |
