Automatic Transmission Fluid Pump Assemble
WARNING: This page is about a different variant/trim than selected.
Automatic Transmission Fluid Pump Assemble

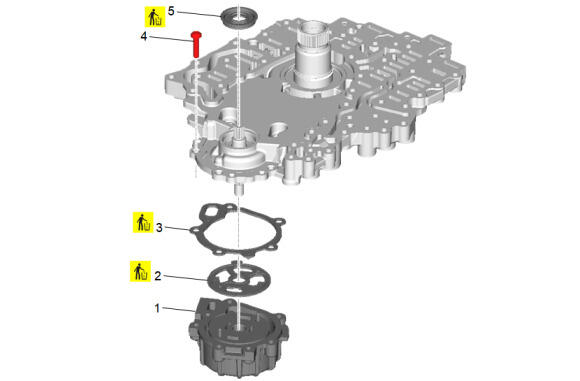

| Callout | Component Name |
|---|---|
| 1 | Automatic Transmission Fluid Pump |
| 2 | Automatic Transmission Fluid Pump Seal Procedure Install a NEW seal. Do NOT reuse the old seal. |
| 3 | Automatic Transmission Fluid Pump Gasket Procedure Install NEW gaskets. Do NOT reuse old gaskets. |
| 4 | Automatic Transmission Fluid Pump Cover Bolt [5x]
CAUTION:
Refer to Fastener Caution . Tighten 9 N.m (80 lb in) |
| 5 | Automatic Transmission Fluid Pump Shaft Seal Procedure Install a NEW seal. Do NOT reuse the old seal. |
