2-9 and 4 Clutch Piston Housing Disassemble
WARNING: This page is about a different variant/trim than selected.

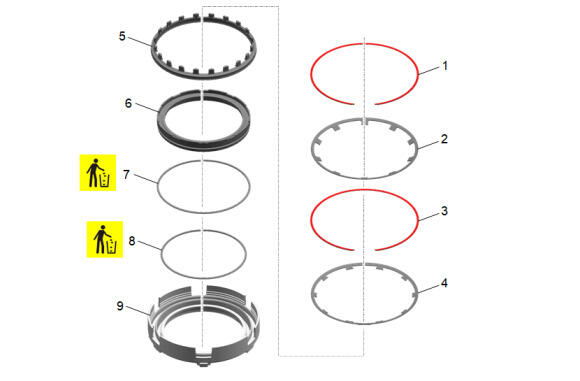

| Callout | Component Name |
|---|---|
| 1 | 4th Clutch Piston Retaining Ring |
| 2 | 4th Clutch Piston Return Spring |
| 3 | 2-9 Clutch Piston Retaining Ring |
| 4 | 2-9 Clutch Piston Return Spring |
| 5 | 2-9 Clutch Piston |
| 6 | 4th Clutch Piston |
| 7 | 4th Clutch Piston Inner Seal
NOTE:
Remove and DISCARD the seal. |
| 8 | 2-9 and 4 Clutch Piston Housing |
