Emission Reduction Fluid Tank Support Bracket Replacement
WARNING: This page is about a different variant/trim than selected.

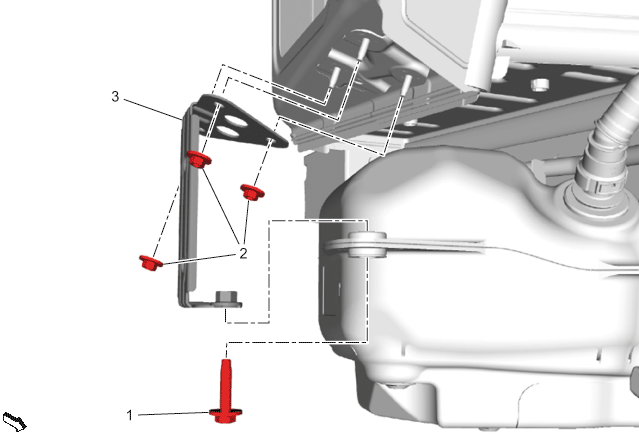

| Callout | Component Name |
|---|---|
| Preliminary Procedure Rear Bumper Fascia Replacement (Notchback)Rear Bumper Fascia Replacement (Hatchback) |
|
| 1 | Emission Reduction Fluid Tank Bolt
CAUTION:
Refer to: Fastener Caution . Tighten 22 N.m (16 lb ft) |
| 2 | Emission Reduction Fluid Tank Support Bracket Nut Tighten 9 N.m (80 lb in) |
| 3 | Emission Reduction Fluid Tank Support Bracket |
