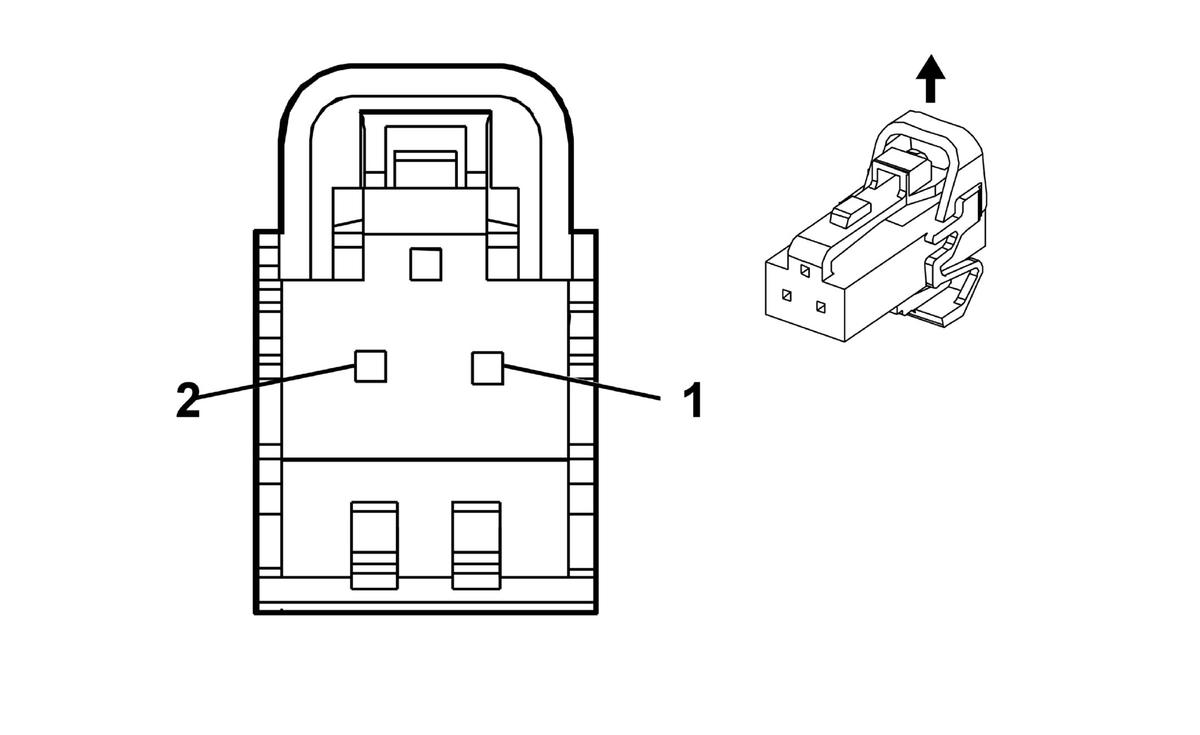

P2 Transmission Shift Lever Position Indicator (MM1)
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-35 (VT) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| II | Not Required | J-35616-40 (BU) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.5 0.5 |
YE YE |
6817 6817 |
LED Backlight Dimming Control LED Backlight Dimming Control |
I II |
MM1 MM1 |
| 2 | 0.5 0.5 |
BK BK |
1550 1550 |
Ground Ground |
I II |
MM1 MM1 |
