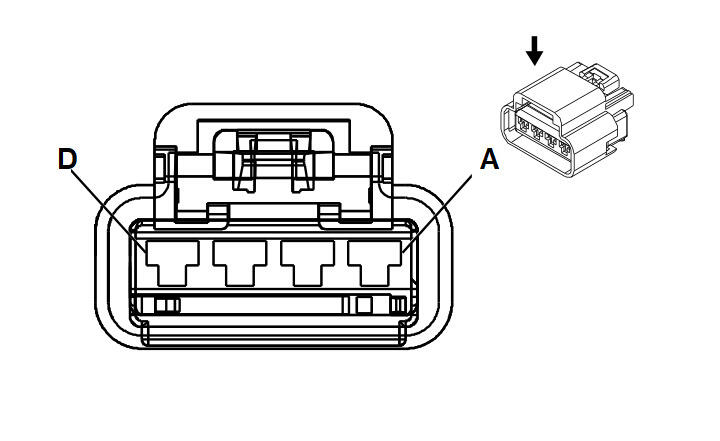

M68 Steering Column Tilt Motor (N38)
|
|
Connector Part Information
- Harness Type: Steering Column Jumper
- OEM Connector: 15326886
- Service Connector: Service by Harness - See Part Catalog
- Description: 4-Way F 280 GT Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-4A (PU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| A |
1 |
PU |
2111 |
Steering Column Tilt Motor Up Control |
I |
- |
| B |
0.35 |
BU |
2157 |
Steering Column Tilt Motor Low Reference |
I |
- |
| C |
0.35 |
BN |
2154 |
Steering Column Tilt Motor Signal |
I |
- |
| D |
1 |
OG |
2112 |
Steering Column Tilt Motor Down Control |
I |
- |
