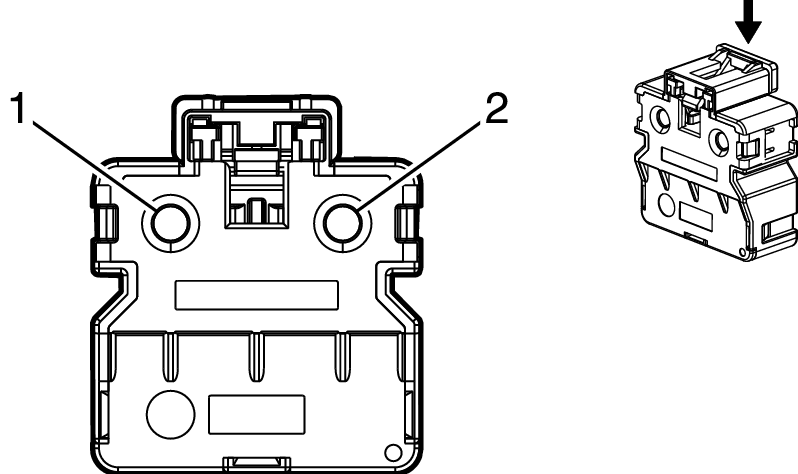

E40 Electrical Auxiliary Heater X2 (C32)
|
|
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: C380-G01-041-E1
- Service Connector: Service by Harness - See Part Catalog
- Description: 2-Way F 3.6 Radsok Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-4A (PU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
10 |
RD/WH |
1040 |
Battery Positive Voltage |
I |
C32 |
| 2 |
10 |
BK |
1650 |
Ground |
I |
C32 |
