X400 Body Harness to Rear Fascia Harness

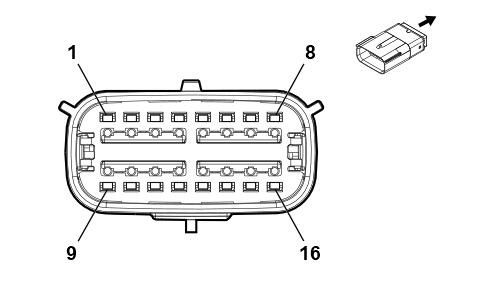

Connector Part Information
|

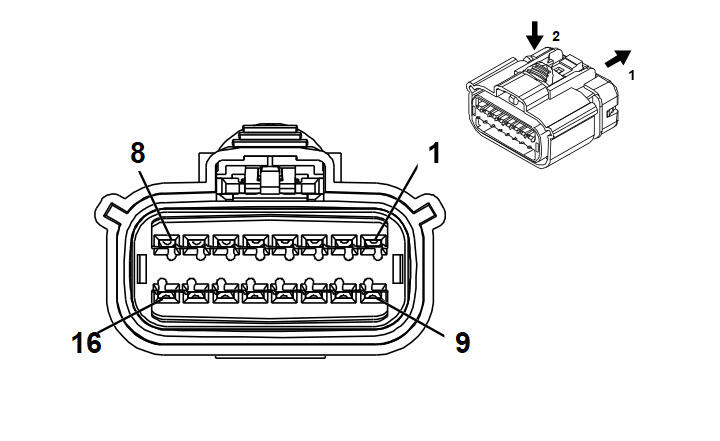

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575808 | J-35616-2A (GY) | J-38125-217 | Not Available | Not Available | Not Available | Not Available |
| II | 19300432 | J-35616-2A (GY) | J-38125-217 | Not Available | Not Available | Not Available | Not Available |
| III | 19300635 | J-35616-2A (GY) | J-38125-217 | Not Available | Not Available | Not Available | Not Available |
| IV | 19301767 | J-35616-14 (GN) | J-38125-557 | Not Available | Not Available | Not Available | Not Available |
| V | Not Required | J-35616-3 (GY) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.5 0.5 |
RD/BN RD/BN |
4940 4940 |
IV II |
UKC+UEU UKC+UEU-UGN |
Battery Positive Voltage Battery Positive Voltage |
1 | 0.35 | RD/BN | 4940 | V | - |
| 2 | 0.5 | BN/WH | 2374 | IV | - | Object Sensor Control | 2 | 0.5 | BN/WH | 2374 | V | - |
| 3 | 0.5 | YE | 2375 | IV | - | Left Rear Corner Object Sensor Signal | 3 | 0.5 | YE | 2375 | V | - |
| 4 | 0.5 | YE/BU | 2376 | IV | - | Left Rear Middle Object Sensor Signal | 4 | 0.5 | YE/BU | 2376 | V | - |
| 5 | 0.5 | BK/GY | 2379 | II | UD5/UD7 | Object Sensor Low Reference | 5 | 0.5 | BK/GY | 2379 | V | - |
| 6 | 0.5 | YE/VT | 2378 | IV | - | Right Rear Corner Object Sensor Signal | 6 | 0.5 | YE/VT | 2378 | V | - |
| 7 | 0.5 | YE/WH | 2377 | IV | UD5/UD7 | Right Rear Middle Object Sensor Signal | 7 | 0.5 | YE/WH | 2377 | V | - |
| 8 | 0.35 | GN/BN | 4118 | III | TC2 | Local Interconnect Network Serial Data Bus 18 | 8 | 0.5 | GN/BN | 4118 | V | TC2 |
| 9 | 0.35 | BK/WH | 1351 | III | UKC/TC2 | Signal Ground | 9 | 0.35 0.35 |
BK/WH BK/WH |
1351 151 |
V V |
UKC TC2-UKC |
| 10 | 0.35 | GY/YE | 5853 | III | - | Driver Side Object Detection LED Signal 1 | 10 | 0.35 | GY/YE | 5853 | V | - |
| 11 | 0.35 | GY | 5861 | III | - | Passenger Side Object Detection LED Signal 1 | 11 | 0.35 | GY | 5861 | V | - |
| 12 | 0.35 | GY | 2066 | III | TC2 | Handsfree Projection Lamp Control | 12 | 0.35 | GY | 2066 | V | TC2 |
| 13 | 0.75 | BK | 1350 | I | T79/TC2 | Ground | 13 | 0.35 0.75 |
BK BK |
1350 1350 |
V V |
TC2-T79 T79 |
| 14 | 0.35 | RD/WH | 1340 | III | TC2 | Battery Positive Voltage | 14 | 0.5 | RD/WH | 1340 | V | TC2 |
| 15 | 0.35 | YE/GY | 122 | III | T79 | Rear Fog Lamp Control | 15 | 0.75 | YE/GY | 122 | V | T79 |
| 16 | 0.35 | GN | 5060 | III | UKC | Low Speed GMLAN Serial Data | 16 | 0.35 | GN | 5060 | V | - |
