Plug Installation - Left Side
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, 2018 Chevrolet Suburban, and 2018 Cadillac Escalade ESV. However, it is still accessible from the selected car via links, so may be relevant.

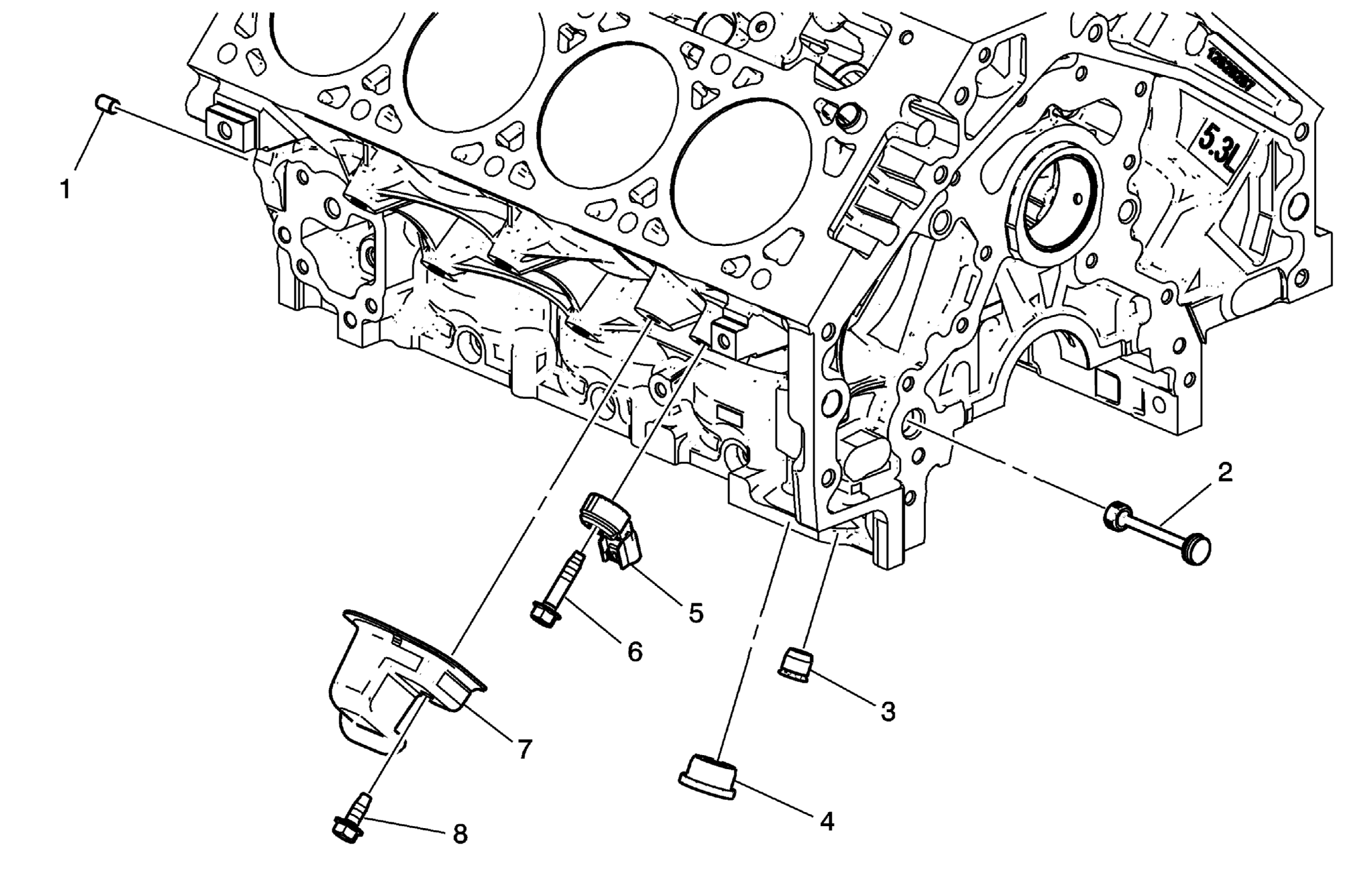

Plug Installation - Left Side
| Callout | Component Name |
|---|---|
| 1 | Oil Pump Locating Pin |
| 2 | Engine Block Oil Gallery Plug |
| 3 | Engine Block Plug Tighten 30 N.m (22 lb ft) |
| 4 | Engine Block Plug Tighten 60 N.m (44 lb ft) |
| 5 | Knock Sensor Assembly |
| 6 | Knock Sensor Bolt
CAUTION:
Refer to Fastener Caution . Tighten 25 N.m (18 lb ft) |
| 7 | Knock Sensor Shield |
| 8 | Knock Sensor Shield Bolt Tighten 25 N.m (18 lb ft) |
