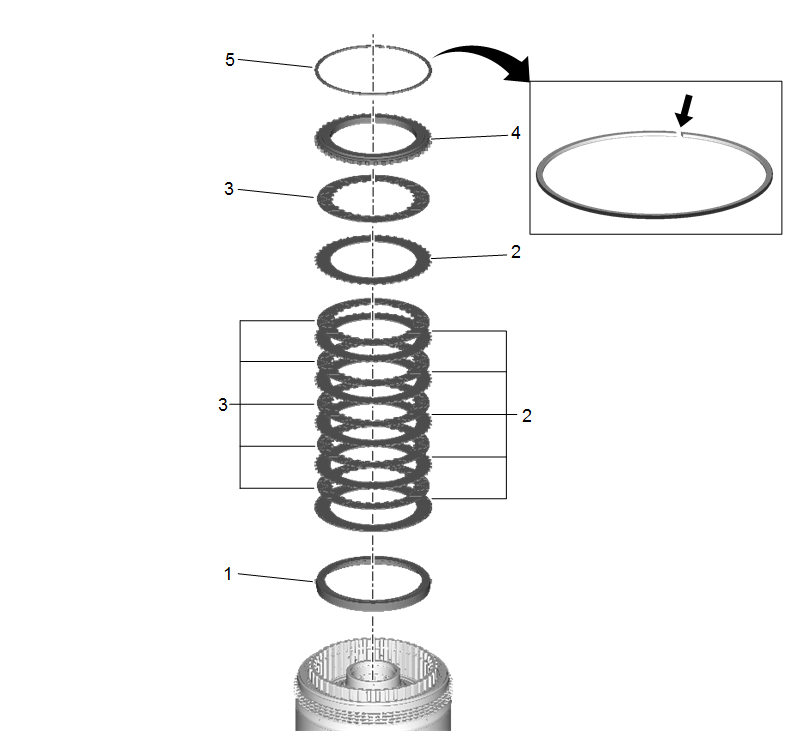

1-2-3-4-6-7-8-10-Reverse Clutch Plates Installation
| Callout | Component Name |
|---|---|
| 1 | 1-2-3-4-6-7-8-10-Reverse Clutch Apply Ring |
| 2 | 1-2-3-4-6-7-8-10-Reverse Steel Clutch Plate |
| 3 | 1-2-3-4-6-7-8-10-Reverse Fiber Clutch Plate |
| 4 | 1-2-3-4-6-7-8-10-Reverse Clutch Backing Plate |
| 5 | 1-2-3-4-6-7-8-10-Reverse Clutch Backing Plate Retaining Ring-Selective Procedure Install the longer outside diameter side of the ring first. CalloutCallout |
