Automatic Transmission Seal Kit (2 of 6)
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, 2018 Cadillac Escalade ESV, and 2018 Cadillac Escalade. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

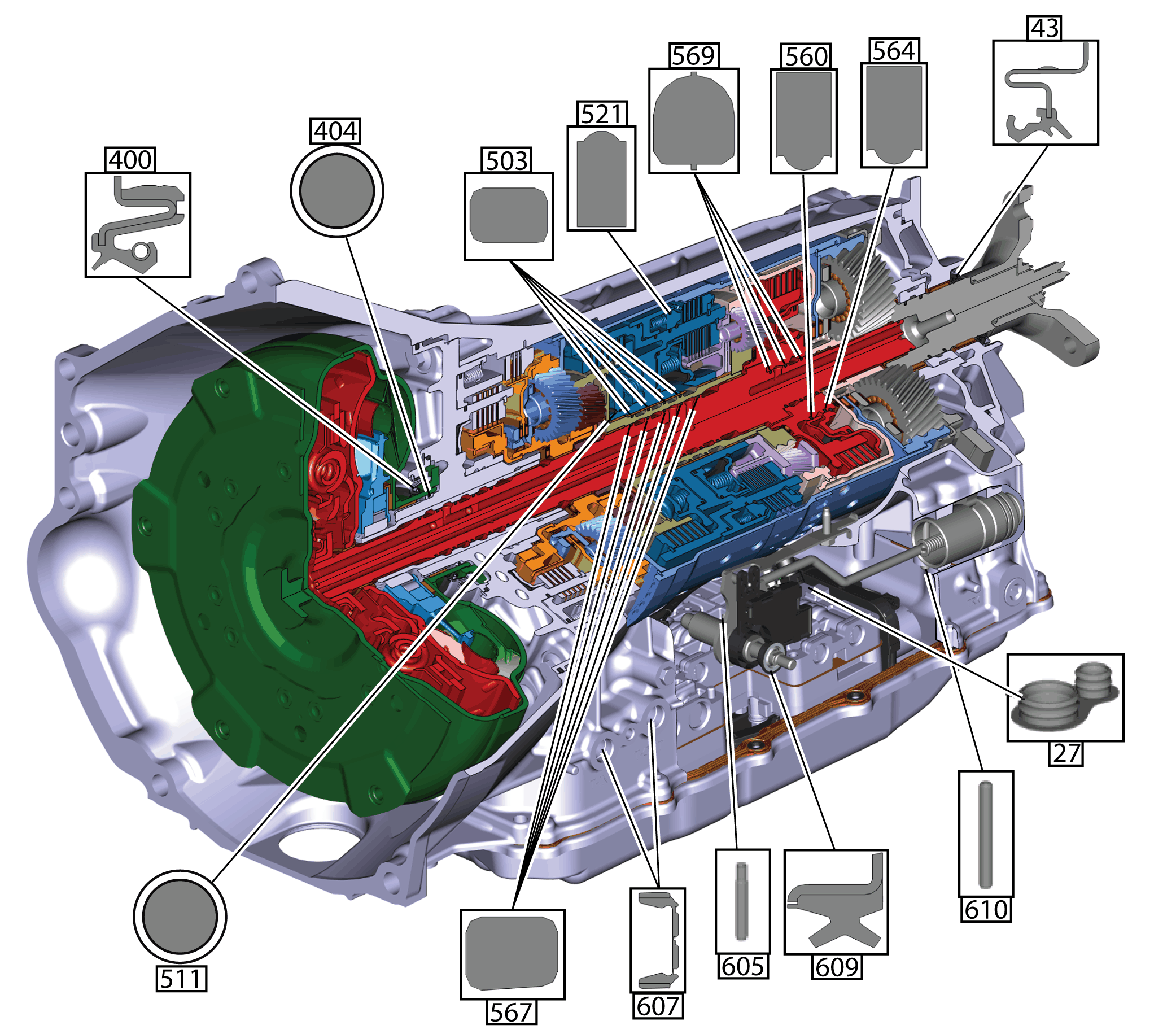

Callouts with boxes around them indicate part is included in the service kit. Callouts without boxes are shown for relationship purposes only.
Automatic Transmission Seal Kit (2 of 6)
| Callout | Quantity | Component Name |
|---|---|---|
| 27 | 1 | Automatic Transmission Fluid Pump Seal |
| 43 | 1 | Propeller Shaft Transmission Flange Fluid Seal |
| 400 | 1 | Torque Converter Fluid Seal |
| 404 | 1 | Torque Converter Fluid Seal |
| 503 | 4 | Direct Overdrive Sun Gear Shaft Seal |
| 511 | 1 | 4-5-6-7-8-9-10-Reverse Clutch Piston Seal- Outer |
| 521 | 1 | 2-3-4-5-7-9-10 Clutch Piston Seal- Inner |
| 560 | 1 | 1-3-5-6-7-8-9 Clutch Piston Seal |
| 564 | 1 | 1-3-5-6-7-8-9 Clutch Piston Dam Seal |
| 567 | 1 | Turbine Shaft Seal |
| 569 | 1 | Turbine Shaft Seal |
| 605 | 1 | Manual Shift Shaft Pin |
| 607 | 2 | Transmission Fluid Cooler Pipe Fitting Seal |
| 609 | 1 | Manual Shift Shaft Seal |
| 610 | 1 | Park Pawl Actuator Guide Pin |
