Automatic Transmission Seal Kit (1 of 6)
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, 2018 Cadillac Escalade ESV, and 2018 Cadillac Escalade. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:

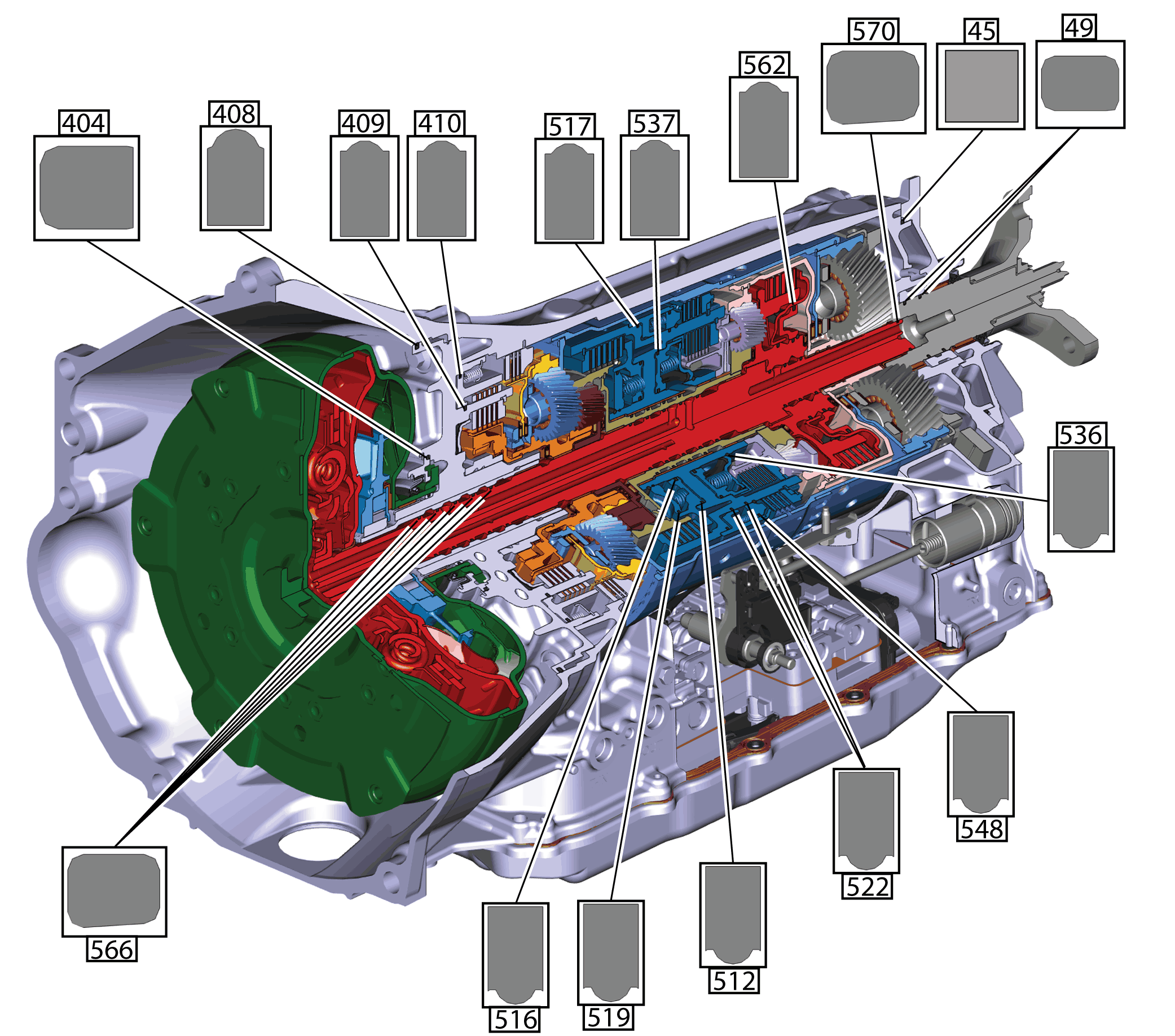

Callouts with boxes around them indicate part is included in the service kit. Callouts without boxes are shown for relationship purposes only.
Automatic Transmission Seal Kit (1 of 6)
| Callout | Quantity | Component Name |
|---|---|---|
| 45 | 1 | Automatic Transmission Case Extension Seal |
| 49 | 2 | Output Shaft Seal |
| 404 | 1 | Torque Converter Fluid Seal |
| 408 | 1 | Stator Shaft Support Seal |
| 409 | 1 | 1-2-3-4-5-6-Reverse Clutch Piston Seal- Inner |
| 410 | 1 | 1-2-3-4-5-6-Reverse Clutch Piston Seal- Outer |
| 512 | 2 | 2-3-4-5-7-9-10 Clutch Piston Seal- Outer |
| 516 | 1 | 2-3-4-5-7-9-10 Clutch Piston Dam Seal- Inner |
| 517 | 1 | 2-3-4-5-7-9-10 Clutch Piston Seal- Inner |
| 519 | 1 | 2-3-4-5-7-9-10 Clutch Piston Dam Seal- Outer |
| 522 | 2 | 4-5-6-7-8-9-10-Reverse Clutch Piston Dam Seal- Inner |
| 536 | 1 | 1-2-3-4-6-7-8-10-Reverse Clutch Piston Seal- Inner |
| 537 | 1 | 1-2-3-4-6-7-8-10-Reverse Clutch Piston Seal- Outer |
| 548 | 1 | 4-5-6-7-8-9-10-Reverse Clutch Piston Dam Seal- Outer |
| 562 | 1 | 1-3-5-6-7-8-9 Clutch Piston Dam Seal |
| 566 | 5 | Turbine Shaft Seal |
| 570 | 1 | Turbine Shaft Seal |
