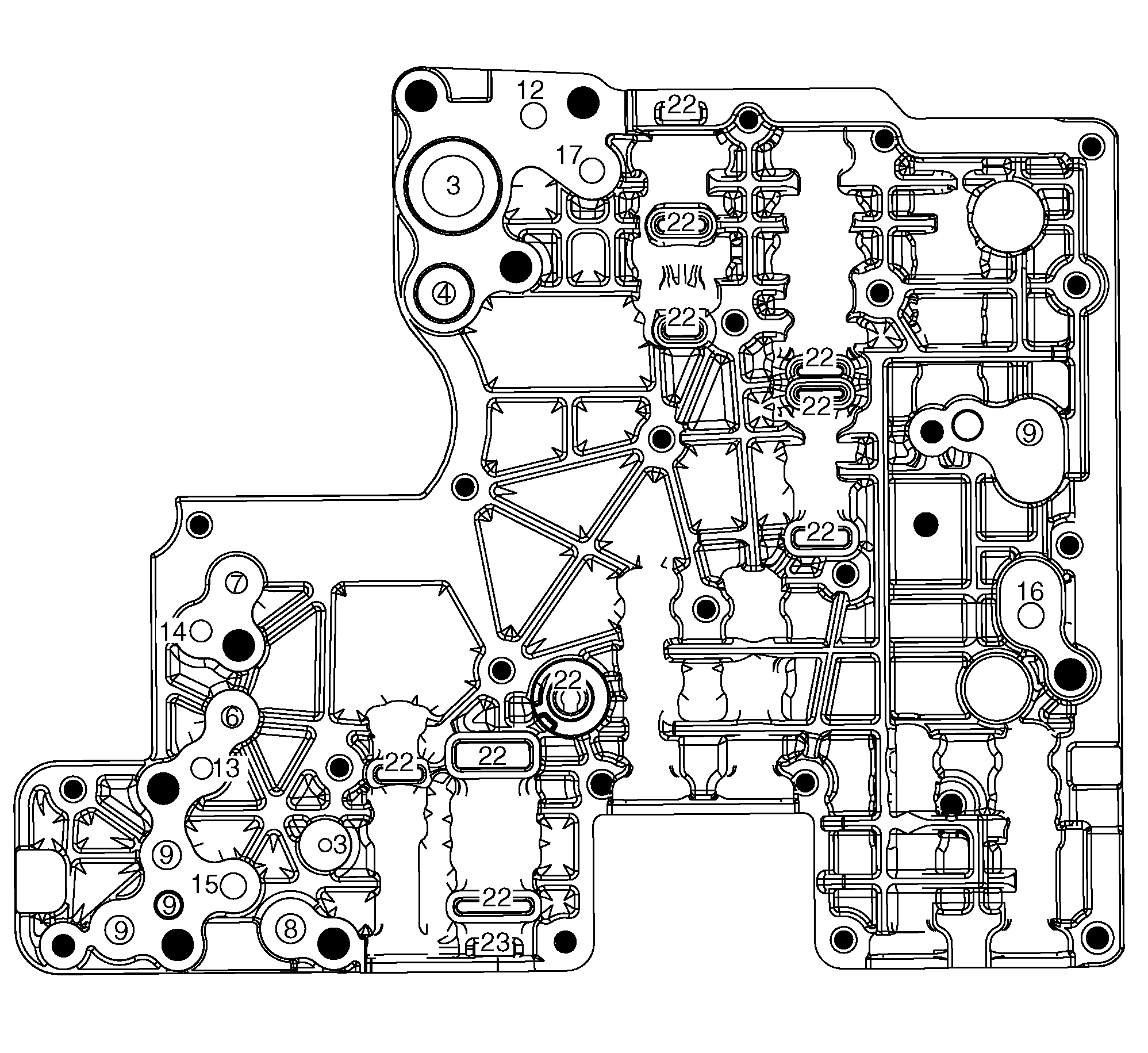

Control Valve Upper Body Assembly - Case Side
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, 2018 Cadillac Escalade ESV, and 2018 Cadillac Escalade. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS COMPANY
| Callout |
Component Name |
| 3 |
Secondary Line |
| 4 |
Decrease |
| 6 |
TCC Release |
| 7 |
TCC Apply |
| 8 |
Cooler Feed |
| 9 |
Lube |
| 12 |
1-2-3-4-5-6-Reverse Clutch |
| 13 |
4-5-6-7-8-9-10-Reverse Clutch |
| 14 |
2-3-4-5-7-9-10 Clutch |
| 15 |
1-2-8-9-10-Reverse Clutch |
| 16 |
1-3-5-6-7-8-9 Clutch |
| 17 |
1-2-3-4-6-7-8-10-Reverse Clutch |
| 22 |
Exhaust |
| 23 |
Void |
