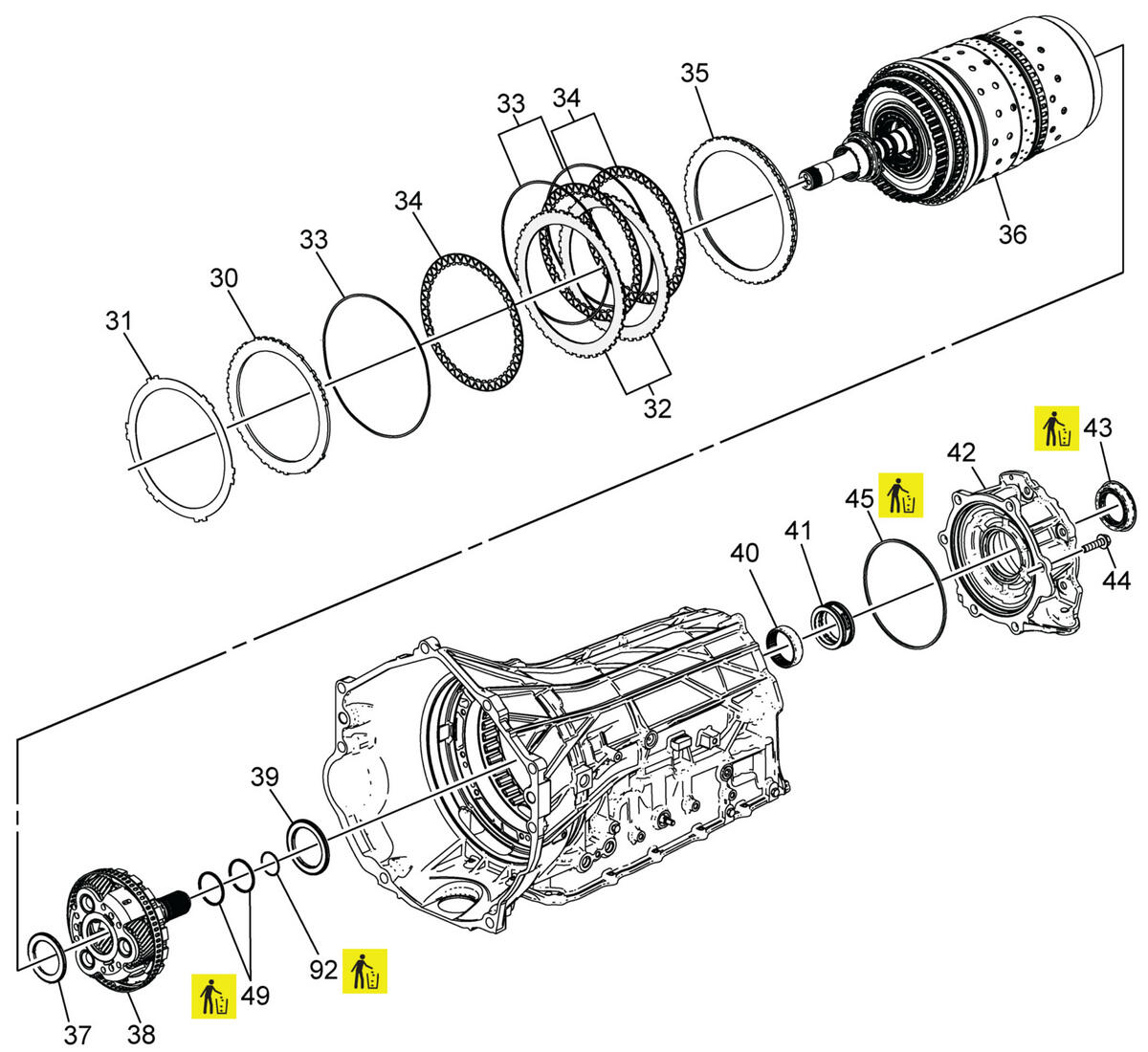

Case and Associated Parts (3 of 3)
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, 2018 Cadillac Escalade ESV, and 2018 Cadillac Escalade. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 30 | 1-2-3-4-5-6-Reverse Clutch Apply Plate |
| 31 | 1-2-3-4-5-6-Reverse Clutch Waved Plate |
| 32 | 1-2-3-4-5-6-Reverse Clutch Steel Plate |
| 33 | 1-2-3-4-5-6-Reverse Clutch Piston Return Spring |
| 34 | 1-2-3-4-5-6-Reverse Clutch Friction Plate |
| 35 | 1-2-3-4-5-6-Reverse Clutch Backing Plate |
| 36 | Rotating Clutch, Gear, and Shaft Shell |
| 37 | Output Carrier Thrust Bearing |
| 38 | Output Carrier |
| 39 | Output Carrier Thrust Bearing |
| 40 | Output Shaft Bearing |
| 41 | Output Shaft Sleeve |
| 42 | Automatic Transmission Case Extension |
| 43 | Propeller Shaft Transmission Flange Fluid Seal |
| 44 | Automatic Transmission Case Extension Bolt |
| 45 | Automatic Transmission Case Extension Seal |
| 49 | Output Shaft Seal [2x] |
| 92 | Output Shaft Seal |
