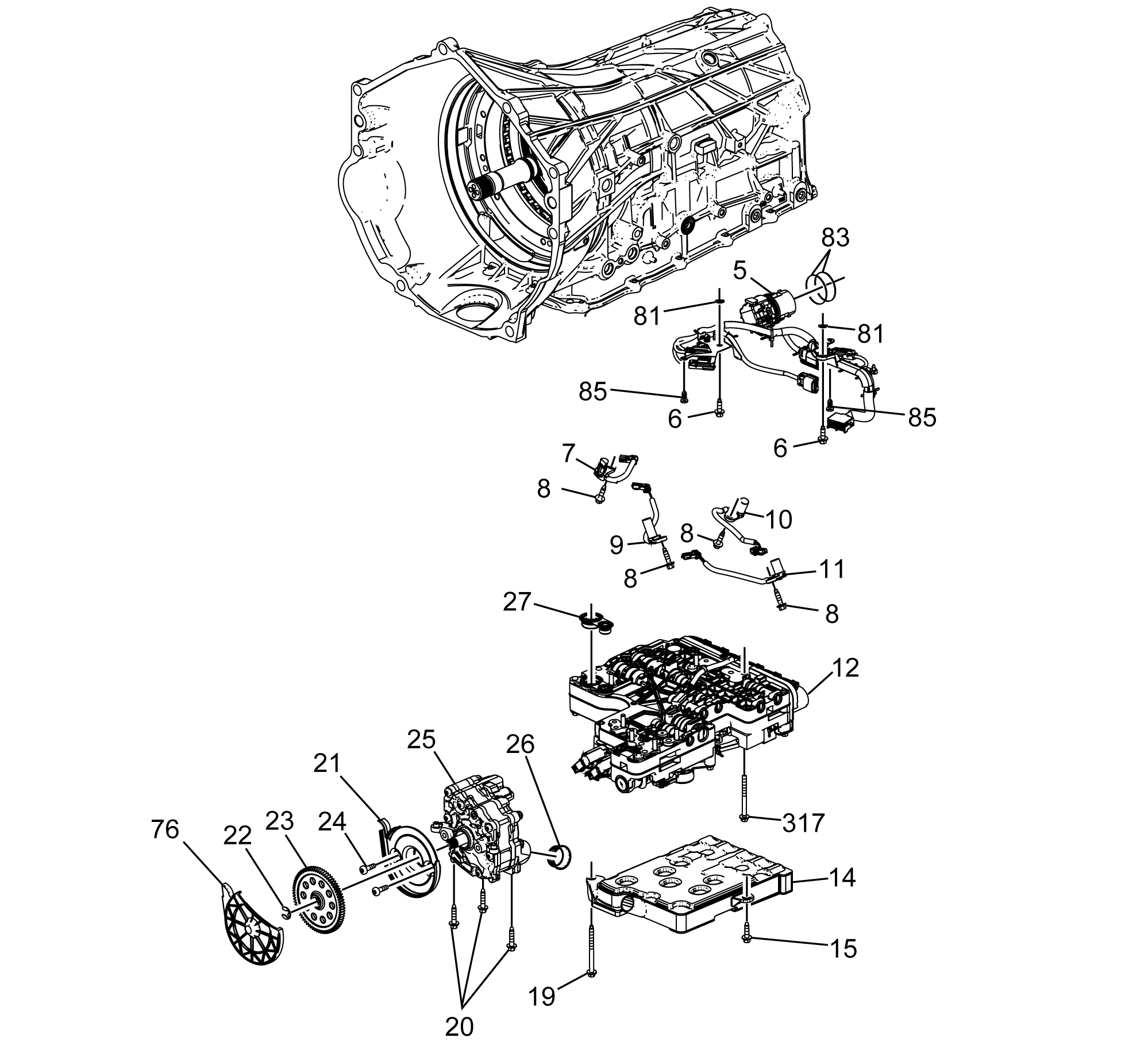

Case and Associated Parts (2 of 3)
WARNING: This page is about a different car, the 2018 GMC Yukon XL, 2018 GMC Yukon, 2018 Chevrolet Tahoe, 2018 Cadillac Escalade ESV, and 2018 Cadillac Escalade. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 5 | Automatic Transmission Wiring Harness |
| 6 | Automatic Transmission Control Wiring Harness Clip Bracket Bolt [3x] |
| 7 | Automatic Transmission Intermediate Speed Sensor - A |
| 8 | Automatic Transmission Intermediate Speed Sensor Bolt |
| 9 | Automatic Transmission Turbine Speed Sensor |
| 10 | Automatic Transmission Output Speed Sensor |
| 11 | Automatic Transmission Intermediate Speed Sensor - B |
| 12 | Control Valve |
| 14 | Automatic Transmission Fluid Filter |
| 15 | Automatic Transmission Fluid Filter Bolt |
| 19 | Valve Body Bolt |
| 20 | Automatic Transmission Fluid Pump Bolt [3x] |
| 21 | Automatic Transmission Fluid Pump Driven Gear Baffle - Base |
| 22 | Automatic Transmission Fluid Pump Drive Shaft Retaining Ring |
| 23 | Automatic Transmission Fluid Pump Driven Gear |
| 24 | Automatic Transmission Fluid Pump Cover Bolt |
| 25 | Automatic Transmission Fluid Pump |
| 26 | Automatic Transmission Fluid Pump Seal |
| 27 | Automatic Transmission Fluid Pump Seal |
| 76 | Automatic Transmission Fluid Pump Driven Gear Baffle - Shroud |
| 81 | Automatic Transmission Control Wiring Harness Retainer [2x] |
| 83 | Wiring Harness Connector Seal [2x] |
| 91 | Automatic Transmission Control Wiring Harness Retainer [2x] |
| 317 | Automatic Transmission Park Interlock Solenoid Bolt [8x] |
