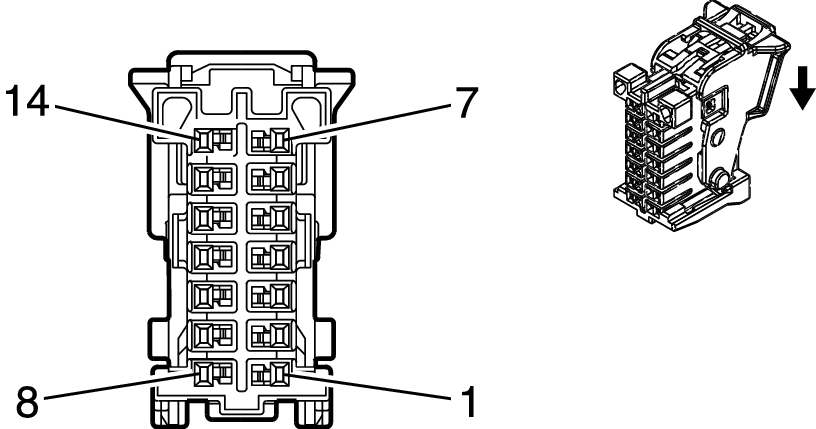

X176 Transmission Case Harness To Transmission Control Harness (MF6)
|
|
|
Connector Part Information
- Harness Type: Transmission Case
- OEM Connector: 7289-4764
- Service Connector: Service by Harness - See Part Catalog
- Description: 14-Way F 1.2 MCON Series (NA)
|

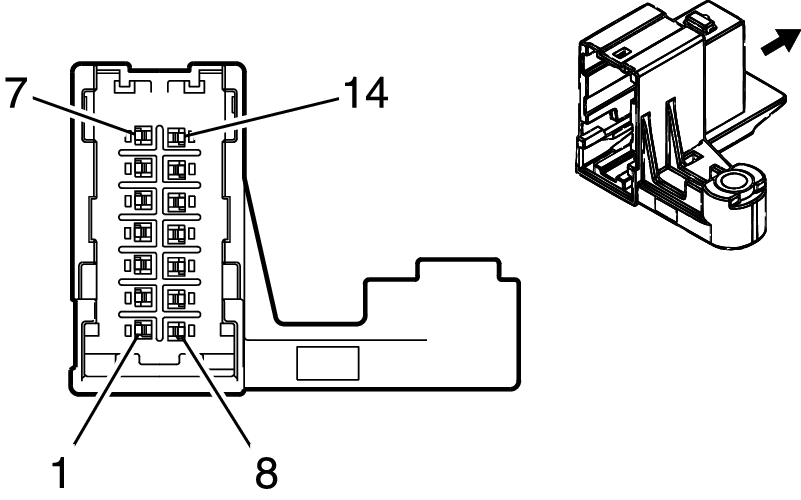

Connector Part Information
- Harness Type: Transmission Control
- OEM Connector: 7288-4763
- Service Connector: Service by Harness - See Part Catalog
- Description: 14-Way M 1.2 MCON Series (NA)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-16 (LT GN) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| II |
Not Required |
J-35616-13 (BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
0.5 |
BU/BN |
586 |
I |
- |
Transmission Oil Temperature Sensor Low Reference |
1 |
0.5 |
BN/BU |
586 |
II |
- |
| 2 |
0.5 |
BN/YE |
585 |
I |
- |
Transmission Oil Temperature Sensor Signal |
2 |
0.5 |
BN/YE |
585 |
II |
- |
| 3 |
0.5 |
YE/VT |
6403 |
I |
- |
Clutch D Control |
3 |
0.5 |
YE/VT |
6403 |
II |
- |
| 4 |
0.5 |
BU/GY |
4509 |
I |
- |
Transmission Clutch F Control |
4 |
0.5 |
BU/GY |
4509 |
II |
- |
| 5 |
0.5 |
BU/GN |
6388 |
I |
- |
Transmission High Side Driver 2 Signal |
5 |
0.5 |
BU/GN |
6388 |
II |
- |
| 6 |
- |
- |
- |
- |
- |
Not Occupied |
6 |
- |
- |
- |
- |
- |
| 7 |
0.5 |
GY/BN |
4507 |
I |
- |
Transmission Clutch H Control |
7 |
0.5 |
GY/BN |
4507 |
II |
- |
| 8 |
0.5 |
BU/GN |
6400 |
I |
- |
Clutch A Control |
8 |
0.5 |
BU/GN |
6400 |
II |
- |
| 9 |
0.5 |
GN/BN |
6401 |
I |
- |
Clutch B Control |
9 |
0.5 |
GN/BN |
6401 |
II |
- |
| 10 |
0.5 |
GY/OG |
6402 |
I |
- |
Clutch C Control |
10 |
0.5 |
GY/OG |
6402 |
II |
- |
| 11 |
0.5 |
BN/WH |
6404 |
I |
- |
Clutch E Control |
11 |
0.5 |
BN/WH |
6404 |
II |
- |
| 12 |
0.5 |
BN |
6387 |
I |
- |
Transmission High Side Driver 1 Signal Driver |
12 |
0.5 |
BN |
6387 |
II |
- |
| 13 |
- |
- |
- |
- |
- |
Not Occupied |
13 |
- |
- |
- |
- |
- |
| 14 |
0.5 |
GN/OG |
4508 |
I |
- |
Transmission Clutch G Control |
14 |
0.5 |
GN/OG |
4508 |
II |
- |
