Crankshaft Oil Deflector Installation
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.

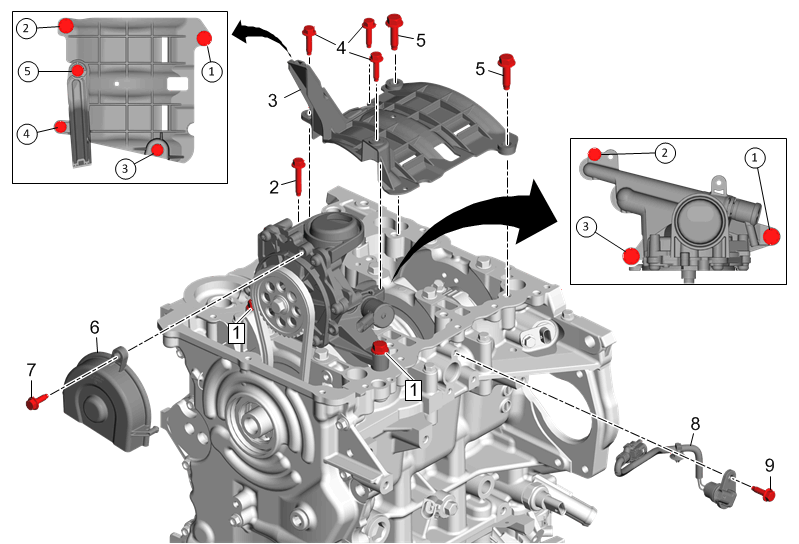

Crankshaft Oil Deflector Installation
| Callout | Component Name |
|---|---|
| 1 | Oil Pump Bolt (Qty: 2)
CAUTION:
Refer to Fastener Caution . Tighten Tighten the oil pump bolts in sequence to 25 N.m (18 lb ft) |
| 2 | Oil Pump Bolt Tighten Tighten the oil pump bolt in sequence to 10 N.m (89 lb in) |
| 3 | Crankshaft Oil Deflector
NOTE:
Install a NEW crankcase vent passage seal. |
| 4 | Crankshaft Oil Deflector Bolt (Qty: 3) Tighten Tighten the crankshaft oil deflector bolts in sequence to 10 N.m (89 lb in) |
| 5 | Crankshaft Oil Deflector Bolt (Qty: 2) Tighten Tighten the crankshaft oil deflector bolts in sequence to 25 N.m (18 lb ft) |
| 6 | Oil Pump Drive Chain Cover |
| 7 | Oil Pump Drive Chain Cover Bolt Tighten 10 N.m (89 lb in) |
| 8 | Engine Oil Level Indicator Control Module Wiring Harness |
| 9 | Wiring Harness Connector Bolt Tighten 10 N.m (89 lb in) |
