Lower Crankcase Disassemble
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.

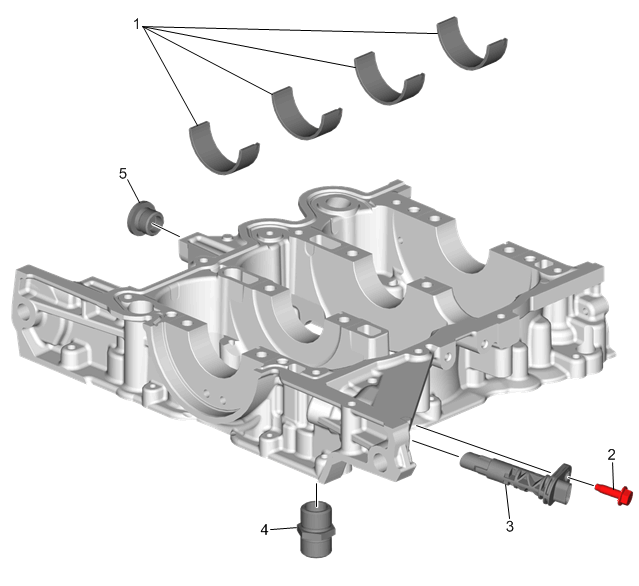

Courtesy of GENERAL MOTORS COMPANY Lower Crankcase Disassemble
| Callout |
Component Name |
| 1 |
Crankshaft Lower Bearing (Qty: 4) |
| 2 |
Crankshaft Position Sensor Bolt |
| 3 |
Crankshaft Position Sensor |
| 4 |
Oil Filter Fitting |
| 5 |
Oil Pump Housing Plug |
