Transmission Fluid Filler Tube and Seal Replacement
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.

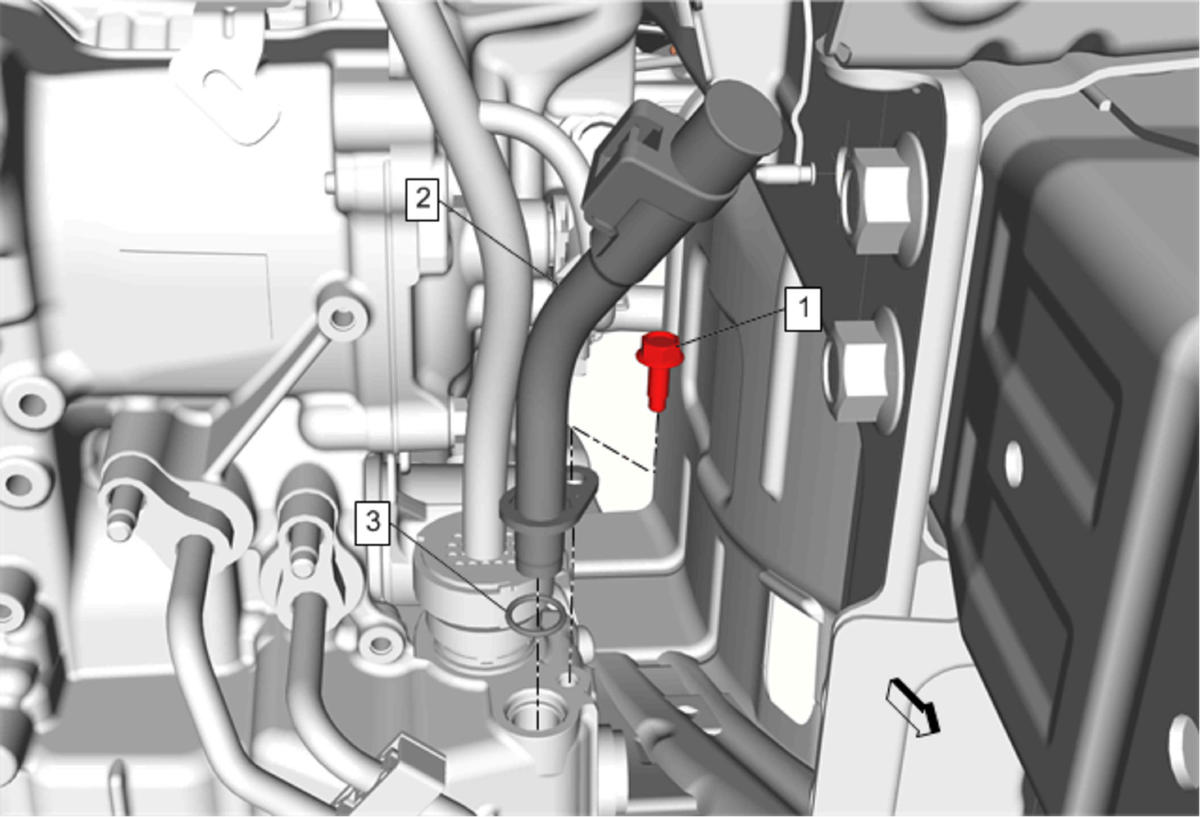

| Callout | Component Name |
|---|---|
| Preliminary Procedure Front Bumper Fascia Opening Lower Cover Replacement |
|
| 1 | Transmission Fluid Filler Tube Bolt
CAUTION:
Refer to Fastener Caution Tighten 5 N.m (44 lb in) |
| 2 | Transmission Fluid Filler Tube |
| 3 | Transmission Fluid Filler Tube Seal
NOTE:
Install the NEW fluid filler tube seal.
|
