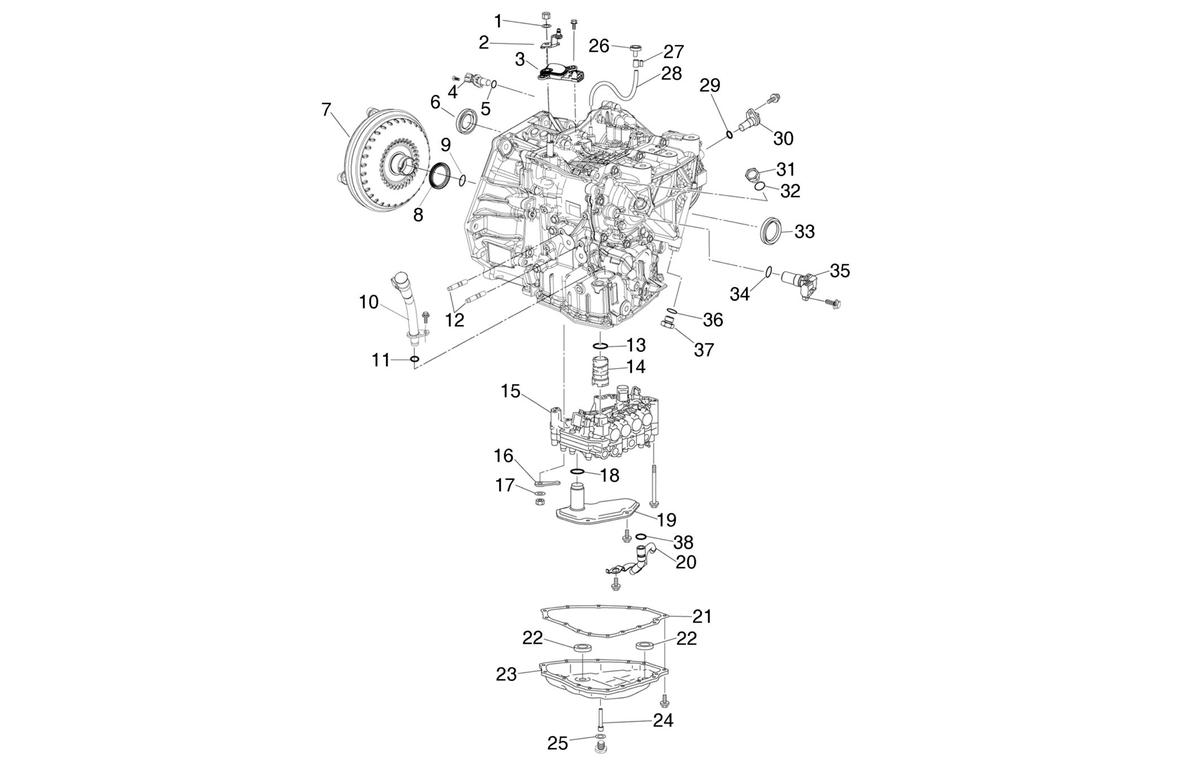

Case and Associated Parts
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Washer |
| 2 | Manual Lever |
| 3 | Transmission Range Switch |
| 4 | Output Speed Sensor |
| 5 | O-Ring |
| 6 | Side Oil Seal |
| 7 | Torque Convertor |
| 8 | TC Oil Seal |
| 9 | O-Ring |
| 10 | Charging Pipe |
| 11 | O-Ring |
| 12 | Stud Bolt |
| 13 | O-Ring |
| 14 | Terminal Assembly |
| 15 | Control Valve |
| 16 | Manual Plate |
| 17 | Spring Washer |
| 18 | O-Ring |
| 19 | Fluid Strainer |
| 20 | Sub Strainer |
| 21 | Oil Pan Gasket |
| 22 | Magnet |
| 23 | Oil Pan |
| 24 | Overflow Tube |
| 25 | Drain Plug Gasket |
| 26 | Air Breather Plug |
| 27 | Clip |
| 28 | Air Breather Plug |
| 29 | O-Ring |
| 30 | Secondary Speed Sensor |
| 31 | Plug |
| 32 | O-Ring |
| 33 | Side Oil Seal |
| 34 | O-Ring |
| 35 | Primary Speed Sensor |
| 36 | O-Ring |
| 37 | Plug |
| 38 | O-Ring |
