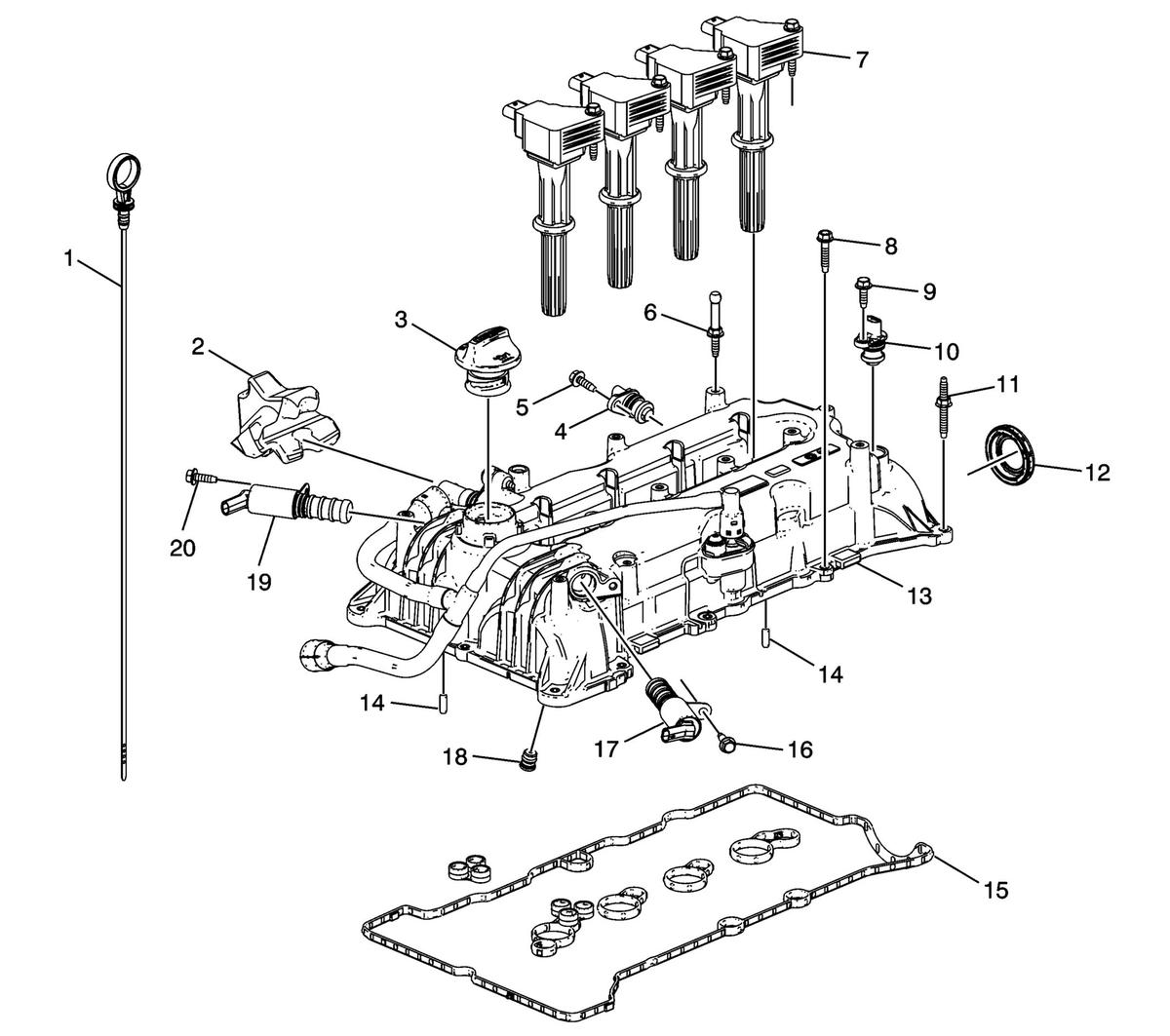

Camshaft Cover and Components
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Oil Level Indicator |
| 2 | Camshaft Housing Cover Insulator |
| 3 | Oil Filler Cap |
| 4 | Intake Camshaft Position Sensor |
| 5 | Camshaft Position Sensor Bolt |
| 6 | Camshaft Housing Stud [2x] |
| 7 | Ignition Coil [4x] |
| 8 | Camshaft Cover Bolt [13x] |
| 9 | Camshaft Position Sensor Bolt |
| 10 | Exhaust Camshaft Position Sensor |
| 11 | Camshaft Cover Stud [4x] |
| 12 | Vacuum Pump Seal |
| 13 | Camshaft Cover |
| 14 | Camshaft Cover Locating Pin [2x] |
| 15 | Camshaft Cover Gasket |
| 16 | Camshaft Position Actuator Solenoid Valve Bolt |
| 17 | Camshaft Position Actuator Solenoid Valve |
| 18 | Positive Crankcase Ventilation Valve |
| 19 | Camshaft Position Actuator Solenoid Valve |
| 20 | Camshaft Position Actuator Solenoid Valve Bolt |
