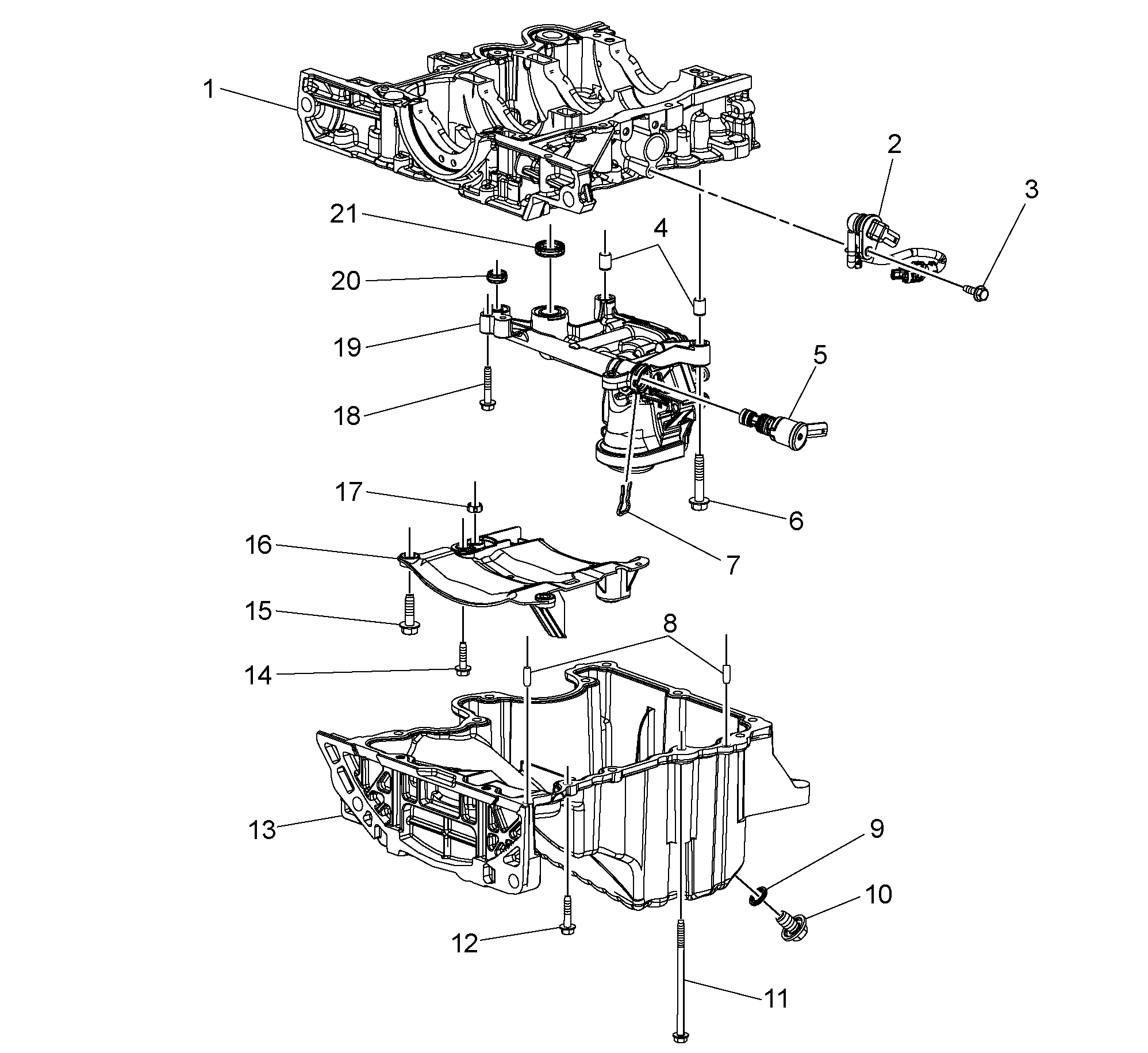

Oil Pan and Components
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Lower Crankcase |
| 2 | Engine Oil Level Indicator Control Module Wiring Harness |
| 3 | Wiring Harness Connector Bolt |
| 4 | Oil Pump Locating Pin [2x] |
| 5 | Oil Pump Flow Control Solenoid Valve |
| 6 | Oil Pump Assembly Bolt [2x] |
| 7 | Oil Pump Flow Control Solenoid Valve Retainer |
| 8 | Oil Pan Locating Pin [2x] |
| 9 | Oil Pan Drain Plug Seal |
| 10 | Oil Pan Drain Plug |
| 11 | Oil Pan Bolt [4x] |
| 12 | Oil Pan Bolt [9x] |
| 13 | Oil Pan |
| 14 | Crankshaft Oil Deflector Bolt [3x] |
| 15 | Crankshaft Oil Deflector Bolt [2x] |
| 16 | Crankshaft Oil Deflector |
| 17 | Crankcase Vent Passage Seal |
| 18 | Oil Pump Bolt |
| 19 | Oil Pump |
| 20 | Oil Pump Gasket |
| 21 | Oil Pump Gasket |
