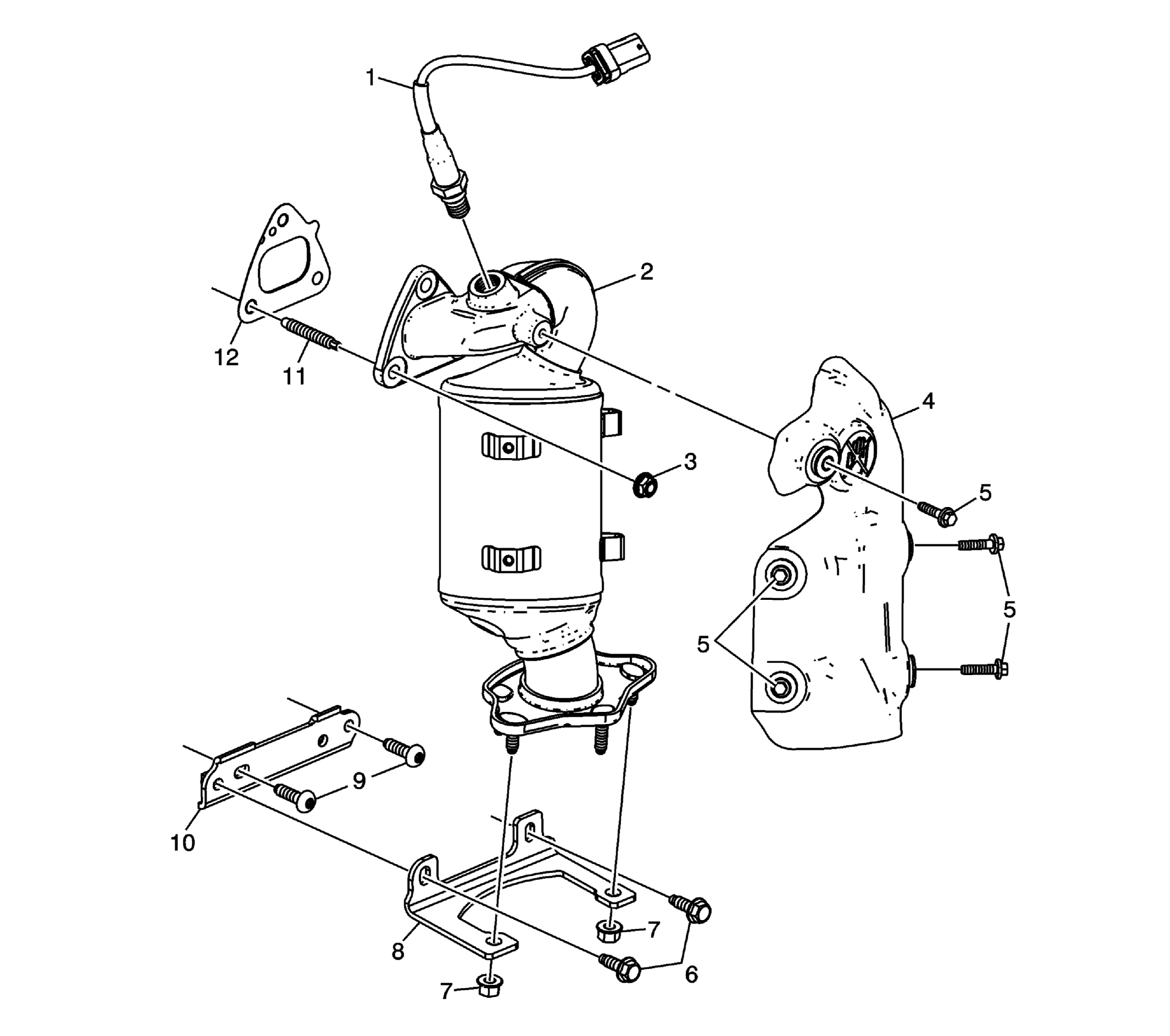

Catalytic Converter and Components (L5Q)
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Heated Oxygen Sensor |
| 2 | Catalytic Converter |
| 3 | Catalytic Converter Nut [3x] |
| 4 | Catalytic Converter Heat Shield |
| 5 | Catalytic Converter Heat Shield Bolt [5x] |
| 6 | Catalytic Converter Brace Bolt [2x] |
| 7 | Catalytic Converter Brace Nut [2x] |
| 8 | Catalytic Converter Brace |
| 9 | Catalytic Converter Brace Bracket Bolt [2x] |
| 10 | Exhaust Front Bracket |
| 11 | Catalytic Converter Stud [3x] |
| 12 | Catalytic Converter Gasket |
