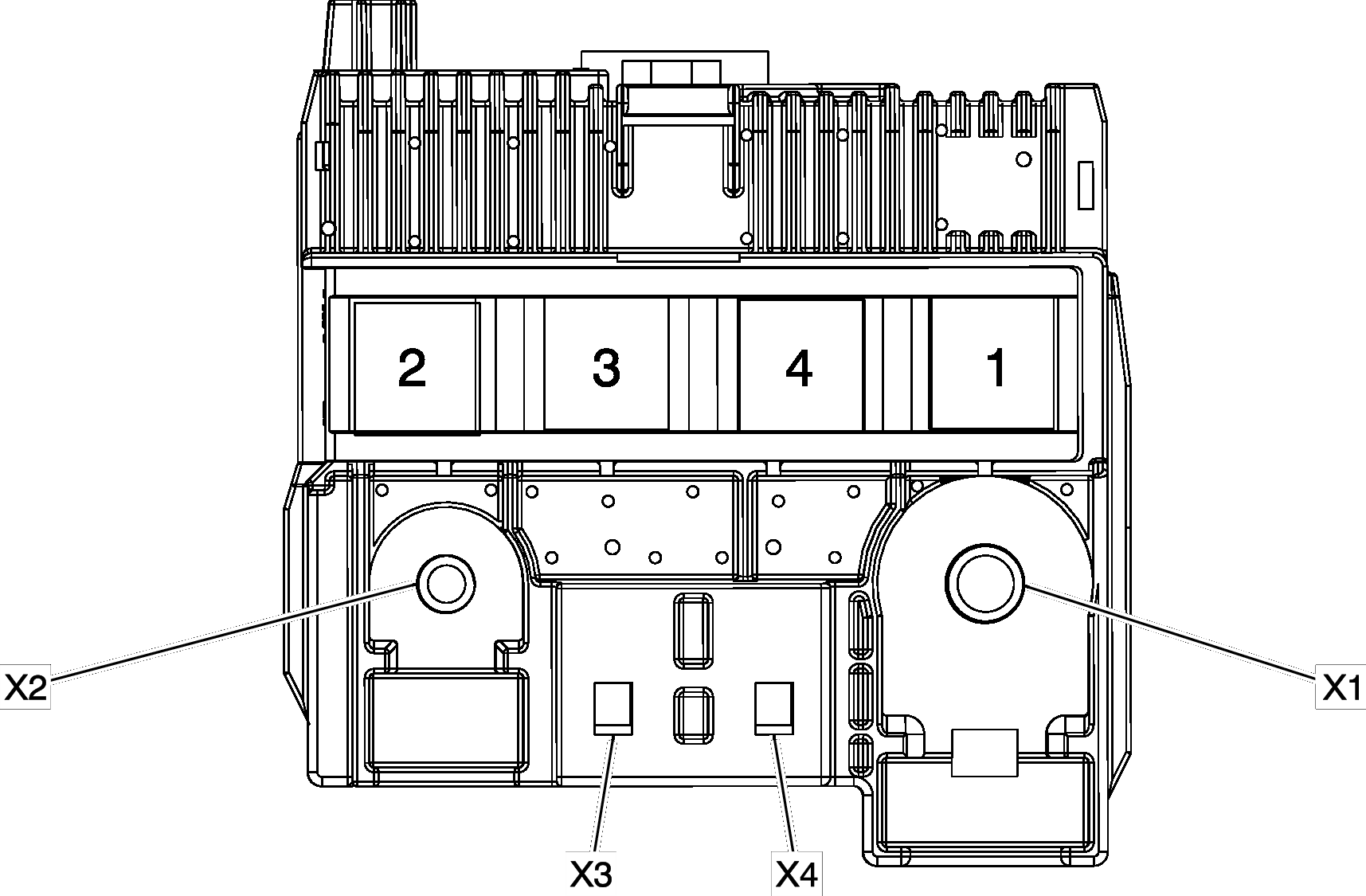

X50D Fuse Block - Battery Top View
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
X50D FUSE BLOCK - BATTERY FUSE IDENTIFICATION
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| Fuses | ||||
| F1 | - | F1UD | 400 A | G13 Generator, M64 Starter Motor |
| F2 | - | F2UD | 150 A | X50A Fuse Block - Underhood |
| F3 | - | F3UD | 100 A | X51A Fuse Block - Instrument Panel |
| F4 | - | F4UD | 80 A | K43 Power Steering Control Module |
