KR74 Ignition Run Relay, KR76A Retained Accessory Power Relay 1 and KR76B Retained Accessory Power Relay 2
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.

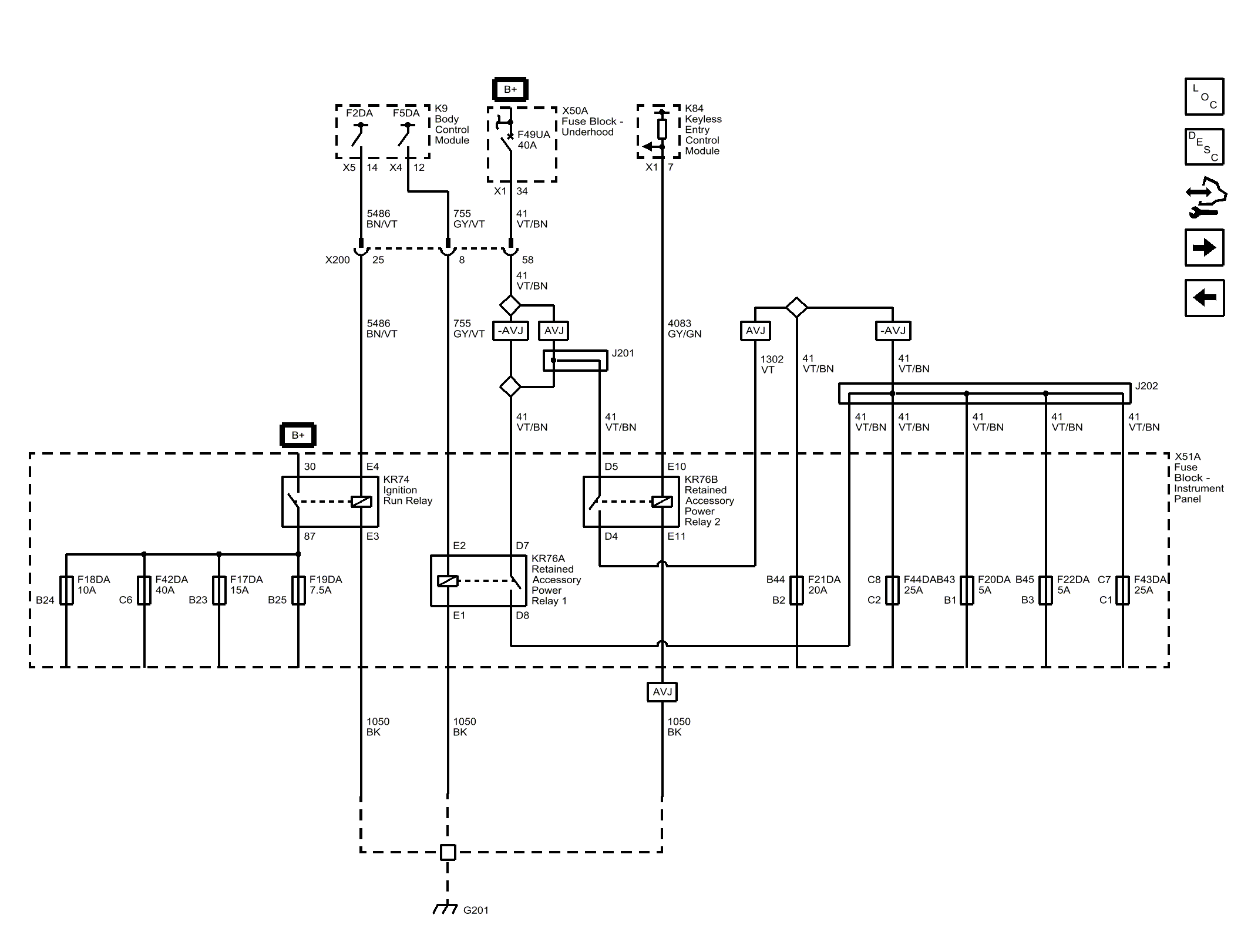

Fig 1: KR74 Ignition Run Relay, KR76A Retained Accessory Power Relay 1 and KR76B Retained Accessory Power Relay 2
| Callout | Component Name |
|---|---|
| CAV_12 | 12 |
| CONN_X4 | X4 |
| CAV_D7 | D7 |
| CAV_D8 | D8 |
| 1050_BK | 1050 BK |
| CAV_E2 | E2 |
| CAV_E1 | E1 |
| 41 | Run Ignition 3 Voltage |
| 41_VT/BN | 41 VT/BN |
| CAV_34 | 34 |
| CONN_X1 | X1 |
| 41_VT/BN | 41 VT/BN |
| 755_GY/VT | 755 GY/VT |
| 755_GY/VT | 755 GY/VT |
| CAV_E4 | E4 |
| CAV_30 | 30 |
| CAV_E3 | E3 |
| CAV_87 | 87 |
| 1050_BK | 1050 BK |
| 1050 | Ground |
| 5486 | Run Relay Coil Control |
| 5486_BN/VT | 5486 BN/VT |
| 5486_BN/VT | 5486 BN/VT |
| CAV_14 | 14 |
| CONN_X5 | X5 |
| CAV_B24 | B24 |
| CAV_B23 | B23 |
| CAV_B25 | B25 |
| CAV_D5 | D5 |
| CAV_D4 | D4 |
| CAV_E10 | E10 |
| CAV_E11 | E11 |
| 41_VT/BN | 41 VT/BN |
| 4083 | RAP Relay 2 Coil Control |
| 4083_GY/GN | 4083 GY/GN |
| CAV_7 | 7 |
| CONN_X1 | X1 |
| 1050_BK | 1050 BK |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| CAV_B2 | B2 |
| CAV_B43 | B43 |
| CAV_B1 | B1 |
| CAV_B45 | B45 |
| CAV_B3 | B3 |
| 755 | RAP Relay Coil Control |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| CAV_B44 | B44 |
| 1302 | RAP Fuse Control |
| 1302_VT | 1302 VT |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| 41_VT/BN | 41 VT/BN |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| CAV_C6 | C6 |
| CAV_C8 | C8 |
| CAV_C2 | C2 |
| CAV_C7 | C7 |
| CAV_C1 | C1 |
| X200 | X200 |
| CAV_58 | 58 |
| CAV_25 | 25 |
| CAV_8 | 8 |
| F5DA | F5DA |
| F2DA | F2DA |
| F18DA | F18DA 10A |
| F17DA | F17DA 15A |
| F19DA | F19DA 7.5A |
| F49UA | F49UA 40A |
| F21DA | F21DA 20A |
| F20DA | F20DA 5A |
| F22DA | F22DA 5A |
| J201 | J201 |
| J202 | J202 |
| G201 | G201 |
| F42DA | F42DA 40A |
| F44DA | F44DA 25A |
| F43DA | F43DA 25A |
| X200 | X200 |
| KR74 | KR74 Ignition Run Relay |
| KR76B | KR76B Retained Accessory Power Relay 2 |
| KR76A | KR76A Retained Accessory Power Relay 1 |
| X50A | X50A Fuse Block - Underhood |
| K84 | K84 Keyless Entry Control Module (AVJ) |
| K9 | K9 Body Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
