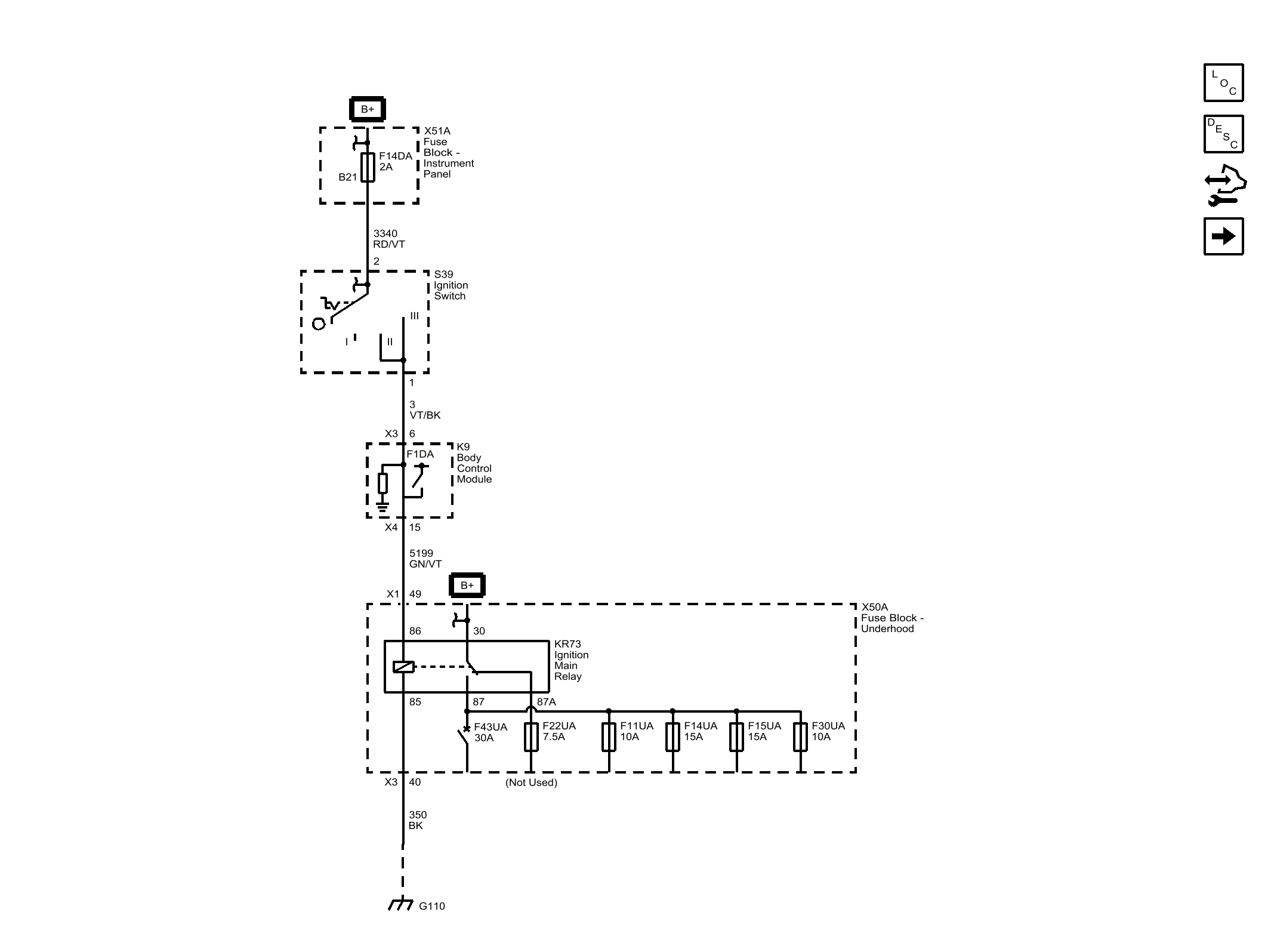

KR73 Ignition Main Relay
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 3340 | Battery Positive Voltage |
| 3340_RD/VT | 3340 RD/VT |
| CAV_2 | 2 |
| 3 | Run/Crank Ignition 1 Voltage |
| 3_VT/BK | 3 VT/BK |
| CAV_6 | 6 |
| CONN_X3 | X3 |
| CAV_1 | 1 |
| CAV_86 | 86 |
| CAV_30 | 30 |
| CAV_87 | 87 |
| CAV_87A | 87A |
| 5199 | Run/Crank Relay Coil Control |
| 5199_GN/VT | 5199 GN/VT |
| CAV_49 | 49 |
| CONN_X1 | X1 |
| CAV_15 | 15 |
| CONN_X4 | X4 |
| CAV_B21 | B21 |
| 350 | Ground |
| 350_BK | 350 BK |
| CAV_40 | 40 |
| CONN_X3 | X3 |
| CAV_85 | 85 |
| F14DA | F14DA 2A |
| F1DA | F1DA |
| F22UA | F22UA 7.5A |
| F11UA | F11UA 10A |
| F14UA | F14UA 15A |
| F15UA | F15UA 15A |
| F30UA | F30UA 10A |
| G110 | G110 |
| F43UA | F43UA 30A |
| X51A | X51A Fuse Block - Instrument Panel |
| K9 | K9 Body Control Module |
| KR73 | KR73 Ignition Main Relay |
| S39 | S39 Ignition Switch |
| X50A | X50A Fuse Block - Underhood |
