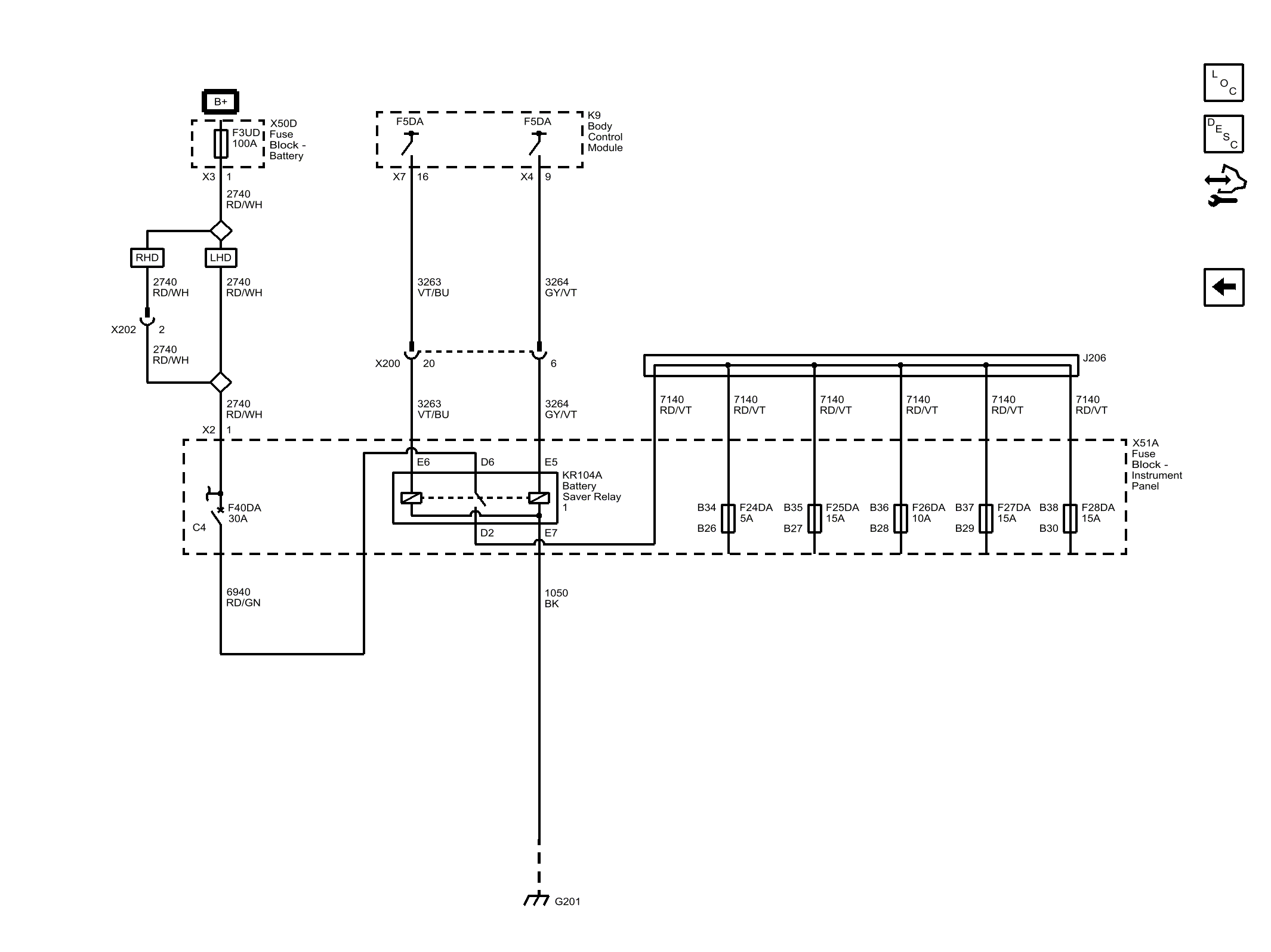

Battery Saver Relay
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| CAV_D6 | D6 |
| CAV_D2 | D2 |
| 6940_RD/GN | 6940 RD/GN |
| CAV_1 | 1 |
| CONN_X3 | X3 |
| 2740 | Battery Positive Voltage |
| 2740_RD/WH | 2740 RD/WH |
| 2740_RD/WH | 2740 RD/WH |
| 2740_RD/WH | 2740 RD/WH |
| CAV_1 | 1 |
| CONN_X2 | X2 |
| CAV_E5 | E5 |
| CAV_E6 | E6 |
| 3264 | Logistic Mode Relay Close Control |
| 3264_GY/VT | 3264 GY/VT |
| CAV_9 | 9 |
| CONN_X4 | X4 |
| 3263 | Logistic Mode Relay Open Control |
| 3263_VT/BU | 3263 VT/BU |
| 3264_GY/VT | 3264 GY/VT |
| 3263_VT/BU | 3263 VT/BU |
| CAV_16 | 16 |
| CONN_X7 | X7 |
| 1050 | Ground |
| 1050_BK | 1050 BK |
| 6940 | Battery Positive Voltage |
| CAV_2 | 2 |
| RHD | VEHICLE DRIVE-RIGHTHAND DRIVE |
| LHD | VEHICLE DRIVE-LEFTHAND DRIVE |
| CAV_C4 | C4 |
| CAV_B34 | B34 |
| CAV_B26 | B26 |
| CAV_B35 | B35 |
| CAV_B27 | B27 |
| CAV_B36 | B36 |
| CAV_B28 | B28 |
| CAV_B37 | B37 |
| CAV_B29 | B29 |
| CAV_B38 | B38 |
| CAV_B30 | B30 |
| 7140 | Battery Positive Voltage |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 2740_RD/WH | 2740 RD/WH |
| 2740_RD/WH | 2740 RD/WH |
| CAV_E7 | E7 |
| X200 | X200 |
| CAV_20 | 20 |
| CAV_6 | 6 |
| F3UD | F3UD 100A |
| F5DA | F5DA |
| F5DA | F5DA |
| G201 | G201 |
| X202 | X202 |
| F40DA | F40DA 30A |
| F24DA | F24DA 5A |
| F25DA | F25DA 15A |
| F26DA | F26DA 10A |
| F27DA | F27DA 15A |
| F28DA | F28DA 15A |
| J206 | J206 |
| X200 | X200 |
| KR104A | KR104A Battery Saver Relay 1 |
| X50D | X50D Fuse Block - Battery |
| K9 | K9 Body Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
