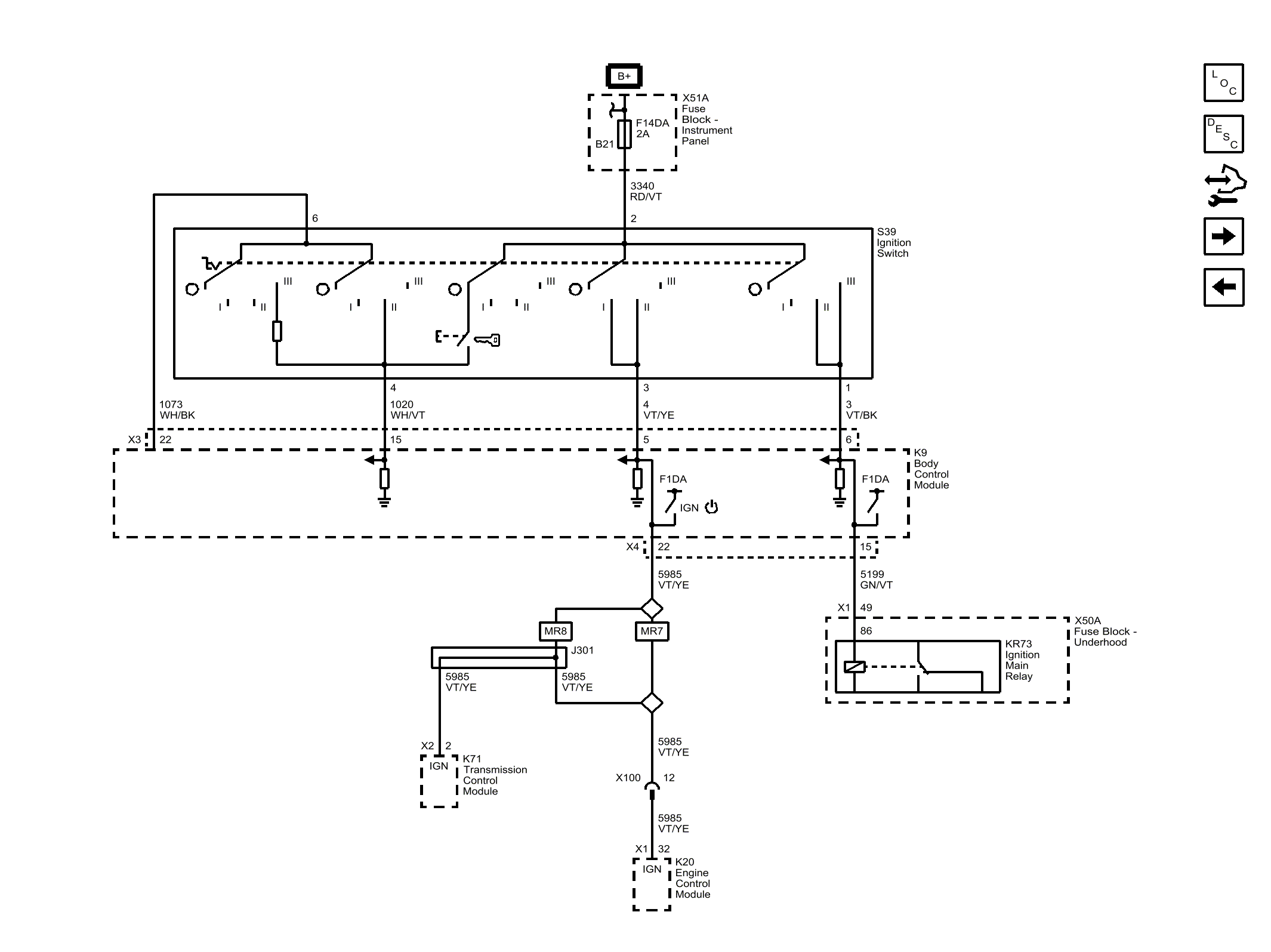

Ignition Switch
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 3340_RD/VT | 3340 RD/VT |
| CAV_2 | 2 |
| 1073 | Ignition Key Resistor Signal |
| 1073_WH/BK | 1073 WH/BK |
| CAV_22 | 22 |
| CONN_X3 | X3 |
| CAV_6 | 6 |
| 1020 | Off/Run/Crank Ignition Voltage |
| 1020_WH/VT | 1020 WH/VT |
| CAV_15 | 15 |
| CAV_4 | 4 |
| 4 | Accessory Ignition Voltage |
| 4_VT/YE | 4 VT/YE |
| CAV_5 | 5 |
| CAV_3 | 3 |
| 3 | Run/Crank Ignition 1 Voltage |
| 3_VT/BK | 3 VT/BK |
| CAV_6 | 6 |
| CAV_1 | 1 |
| 5199 | Run/Crank Relay Coil Control |
| 5199_GN/VT | 5199 GN/VT |
| CAV_49 | 49 |
| CONN_X1 | X1 |
| CAV_15 | 15 |
| CAV_22 | 22 |
| CONN_X4 | X4 |
| CAV_86 | 86 |
| CAV_B21 | B21 |
| 5985_VT/YE | 5985 VT/YE |
| 5985 | Accessory Wakeup Serial Data |
| CAV_32 | 32 |
| CONN_X1 | X1 |
| 5985_VT/YE | 5985 VT/YE |
| CAV_12 | 12 |
| 5985_VT/YE | 5985 VT/YE |
| 5985_VT/YE | 5985 VT/YE |
| MR8 | TRANSMISSION-AUTO, CONTINUOUSLY VARIABLE RATIO (CVT), FWD, VAR 2 |
| CAV_2 | 2 |
| CONN_X2 | X2 |
| MR7 | TRANSMISSION-MAN 5 SPD, 180MM, Y4M HD+, 1ST 3.636, 2ND 1.864, 3RD 1.242, 4TH 0.946, 5TH 0.756 |
| 5985_VT/YE | 5985 VT/YE |
| 3340 | Battery Positive Voltage |
| F14DA | F14DA 2A |
| F1DA | F1DA |
| F1DA | F1DA |
| X100 | X100 |
| J301 | J301 |
| S39 | S39 Ignition Switch |
| X50A | X50A Fuse Block - Underhood |
| K9 | K9 Body Control Module |
| X51A | X51A Fuse Block - Instrument Panel |
| KR73 | KR73 Ignition Main Relay |
| K20 | K20 Engine Control Module (L5Q or LV7) |
| K71 | K71 Transmission Control Module (MR8) |
