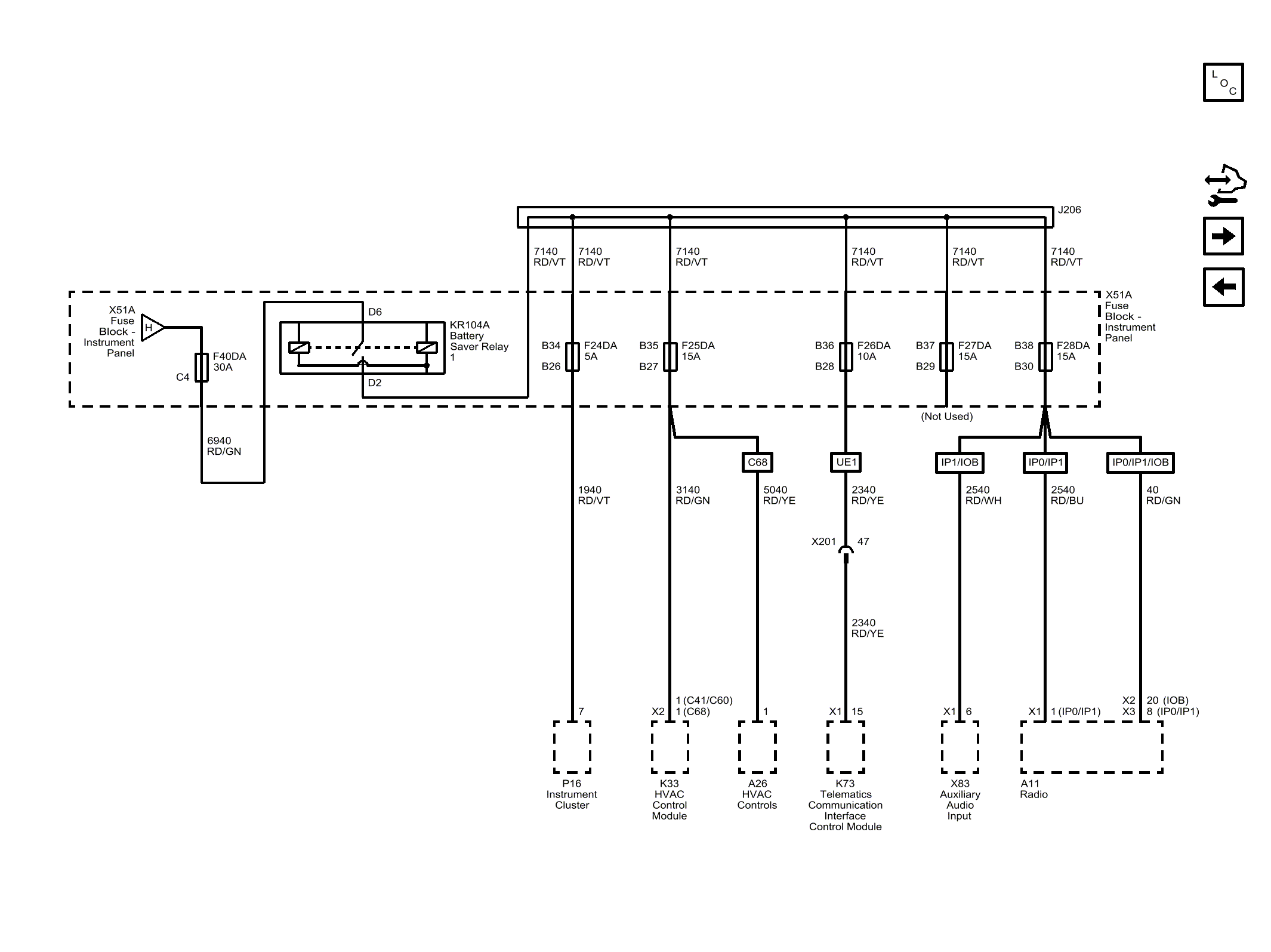

F24DA, F25DA, F26DA, F27DA, F28DA and F40DA Fuses
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1940 | Battery Positive Voltage |
| 1940_RD/VT | 1940 RD/VT |
| CAV_7 | 7 |
| CAV_B34 | B34 |
| CAV_B26 | B26 |
| CAV_B35 | B35 |
| CAV_B27 | B27 |
| CAV_B36 | B36 |
| CAV_B28 | B28 |
| CAV_B37 | B37 |
| CAV_B29 | B29 |
| CAV_B38 | B38 |
| CAV_B30 | B30 |
| 3140 | Battery Positive Voltage |
| 3140_RD/GN | 3140 RD/GN |
| CAV_1 | 1 |
| CAV_1 | 1 |
| CAV_1 | 1 |
| 5040 | Battery Positive Voltage |
| 5040_RD/YE | 5040 RD/YE |
| C68 | HVAC SYSTEM-AIR CONDITIONER FRT, AUTO, ELECTRONIC CONTROLS |
| 2340 | Battery Positive Voltage |
| 2340_RD/YE | 2340 RD/YE |
| CAV_15 | 15 |
| CONN_X1 | X1 |
| CAV_47 | 47 |
| 2340_RD/YE | 2340 RD/YE |
| UE1 | COMMUNICATION SYSTEM-VEHICLE, ONSTAR |
| 2540 | Battery Positive Voltage |
| 2540_RD/BU | 2540 RD/BU |
| CAV_1 | 1 |
| CONN_X1 | X1 |
| 40 | Battery Positive Voltage |
| 40_RD/GN | 40 RD/GN |
| CAV_8 | 8 |
| CONN_X3 | X3 |
| IP0 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI |
| IP1 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI, ENTRY CONNECTIVITY |
| IP0 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI |
| IP1 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI, ENTRY CONNECTIVITY |
| IP0 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI |
| IP1 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI, ENTRY CONNECTIVITY |
| IOB | RADIO-INFOTAINMENT SYSTEM - MIDLEVEL HMI, MIDLEVEL CONNECTIVITY |
| CAV_20 | 20 |
| CONN_X2 | X2 |
| IOB | RADIO-INFOTAINMENT SYSTEM - MIDLEVEL HMI, MIDLEVEL CONNECTIVITY |
| IP0 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI |
| IP1 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI, ENTRY CONNECTIVITY |
| CAV_6 | 6 |
| CONN_X1 | X1 |
| 2540_RD/WH | 2540 RD/WH |
| IP1 | RADIO-INFOTAINMENT SYSTEM - BASE FACEPLATED HMI, ENTRY CONNECTIVITY |
| IOB | RADIO-INFOTAINMENT SYSTEM - MIDLEVEL HMI, MIDLEVEL CONNECTIVITY |
| CAV_D6 | D6 |
| CAV_D2 | D2 |
| 7140 | Battery Positive Voltage |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 7140_RD/VT | 7140 RD/VT |
| 6940_RD/GN | 6940 RD/GN |
| C68 | HVAC SYSTEM-AIR CONDITIONER FRT, AUTO, ELECTRONIC CONTROLS |
| C41 | HVAC SYSTEM-HEATER, OUTSIDE AIR, WITH FAN |
| C60 | HVAC SYSTEM-AIR CONDITIONER FRT, MAN CONTROLS |
| CONN_X2 | X2 |
| 7140_RD/VT | 7140 RD/VT |
| 6940 | Battery Positive Voltage |
| CAV_C4 | C4 |
| H_REF | H |
| F24DA | F24DA 5A |
| F25DA | F25DA 15A |
| F26DA | F26DA 10A |
| F27DA | F27DA 15A |
| F28DA | F28DA 15A |
| X201 | X201 |
| J206 | J206 |
| F40DA | F40DA 30A |
| X51A | X51A Fuse Block - Instrument Panel |
| P16 | P16 Instrument Cluster |
| K33 | K33 HVAC Control Module (C41, C60 or C68) |
| A26 | A26 HVAC Controls (C68) |
| K73 | K73 Telematics Communication Interface Control Module (UE1) |
| X83 | X83 Auxiliary Audio Input |
| X51A | X51A Fuse Block - Instrument Panel |
| KR104A | KR104A Battery Saver Relay 1 |
| A11 | A11 Radio (IOB, IP0 or IP1) |
