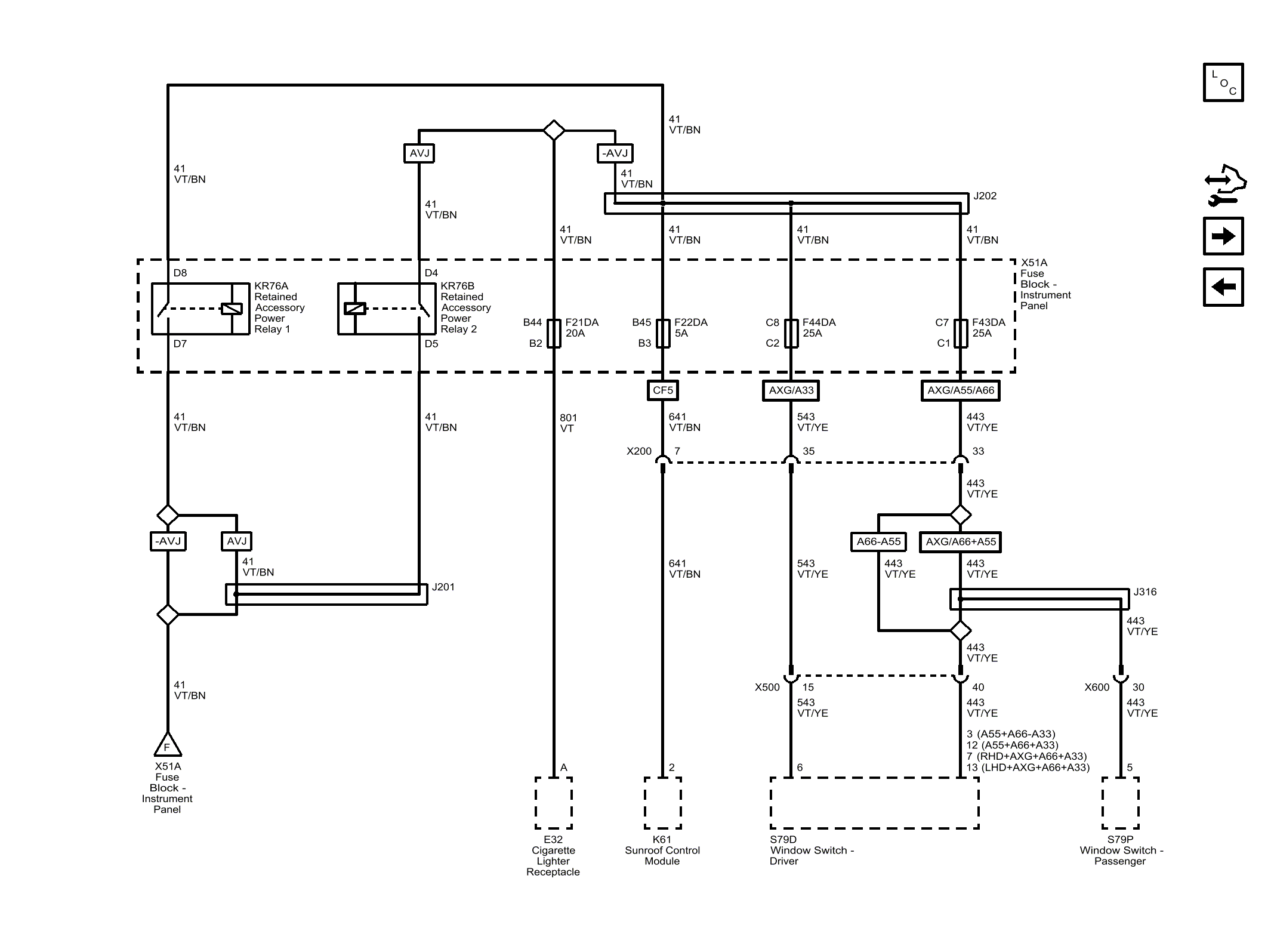

F21DA, F22DA, F43DA and F44DA Fuses
WARNING: This page is about a different car, the 2017 Chevrolet Spark. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 801 | Retained Accessory Power Fuse Control |
| 801_VT | 801 VT |
| 41 | Run Ignition 3 Voltage |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| CAV_B44 | B44 |
| CAV_B2 | B2 |
| CAV_A | A |
| CAV_B45 | B45 |
| CAV_B3 | B3 |
| 641 | Run Ignition 3 Voltage |
| 641_VT/BN | 641 VT/BN |
| CAV_2 | 2 |
| CF5 | ROOF-SUN, GLASS, SLIDING, ELEC |
| 641_VT/BN | 641 VT/BN |
| 443 | Accessory Ignition Voltage |
| 443_VT/YE | 443 VT/YE |
| CAV_13 | 13 |
| 443_VT/YE | 443 VT/YE |
| 443_VT/YE | 443 VT/YE |
| AXG | WINDOW REG DRVR DR-POWER OPERATED, EXPRESS UP/DOWN |
| A66 | WINDOW REG PASS DR-POWER OPERATED |
| A55 | WINDOW REG DRVR DR-POWER OPERATED |
| 443_VT/YE | 443 VT/YE |
| CAV_5 | 5 |
| 443_VT/YE | 443 VT/YE |
| CAV_30 | 30 |
| 443_VT/YE | 443 VT/YE |
| 443_VT/YE | 443 VT/YE |
| CAV_7 | 7 |
| CAV_12 | 12 |
| CAV_3 | 3 |
| LHD | VEHICLE DRIVE-LEFTHAND DRIVE |
| AXG | WINDOW REG DRVR DR-POWER OPERATED, EXPRESS UP/DOWN |
| A66 | WINDOW REG PASS DR-POWER OPERATED |
| A33 | WINDOW REG REAR DR-POWER OPERATED |
| RHD | VEHICLE DRIVE-RIGHTHAND DRIVE |
| AXG | WINDOW REG DRVR DR-POWER OPERATED, EXPRESS UP/DOWN |
| A66 | WINDOW REG PASS DR-POWER OPERATED |
| A33 | WINDOW REG REAR DR-POWER OPERATED |
| A55 | WINDOW REG DRVR DR-POWER OPERATED |
| A66 | WINDOW REG PASS DR-POWER OPERATED |
| A33 | WINDOW REG REAR DR-POWER OPERATED |
| A55 | WINDOW REG DRVR DR-POWER OPERATED |
| A66 | WINDOW REG PASS DR-POWER OPERATED |
| A33 | WINDOW REG REAR DR-POWER OPERATED |
| 543 | Accessory Ignition Voltage |
| 543_VT/YE | 543 VT/YE |
| CAV_6 | 6 |
| AXG | WINDOW REG DRVR DR-POWER OPERATED, EXPRESS UP/DOWN |
| A33 | WINDOW REG REAR DR-POWER OPERATED |
| 543_VT/YE | 543 VT/YE |
| AXG | WINDOW REG DRVR DR-POWER OPERATED, EXPRESS UP/DOWN |
| A55 | WINDOW REG DRVR DR-POWER OPERATED |
| A66 | WINDOW REG PASS DR-POWER OPERATED |
| 543_VT/YE | 543 VT/YE |
| CAV_D4 | D4 |
| CAV_D5 | D5 |
| CAV_D8 | D8 |
| CAV_D7 | D7 |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| A66 | WINDOW REG PASS DR-POWER OPERATED |
| A55 | WINDOW REG DRVR DR-POWER OPERATED |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| 41_VT/BN | 41 VT/BN |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| AVJ | LOCK CONTROL, ENTRY-REMOTE ENTRY, EXTENDED RANGE, PASSIVE ENTRY, FRONT DOORS |
| 443_VT/YE | 443 VT/YE |
| CAV_C8 | C8 |
| CAV_C2 | C2 |
| CAV_C7 | C7 |
| CAV_C1 | C1 |
| X200 | X200 |
| CAV_7 | 7 |
| CAV_35 | 35 |
| CAV_33 | 33 |
| X500 | X500 |
| CAV_15 | 15 |
| CAV_40 | 40 |
| F21DA | F21DA 20A |
| F22DA | F22DA 5A |
| X600 | X600 |
| J316 | J316 |
| F_REF | F |
| J201 | J201 |
| J202 | J202 |
| F44DA | F44DA 25A |
| F43DA | F43DA 25A |
| X200 | X200 |
| X500 | X500 |
| E32 | E32 Cigarette Lighter Receptacle |
| S79P | S79P Window Switch - Passenger (A66) |
| KR76B | KR76B Retained Accessory Power Relay 2 |
| X51A | X51A Fuse Block - Instrument Panel |
| KR76A | KR76A Retained Accessory Power Relay 1 |
| K61 | K61 Sunroof Control Module (CF5) |
| S79D | S79D Window Switch - Driver (A55 or AXG) |
| X51A | X51A Fuse Block - Instrument Panel |
